Газоанализаторы для обследования колодцев, емкостей, подземных помещений
Обеспечение безопасности при проведении работ, связанных со спуском слесарей аварийно-восстановительных работ в колодцы, канализационные колодцы, траншеи, ямы около линий канализации, навозные ямы, станции подъема (насосные), цистерны, камеры, резервуары, коллекторы, шахты, тоннели, элеваторы, трюмы судов, дубильные производства, подземные хранилища, погреба, овощехранилища и т.п. достигается за счёт оснащения аварийных бригад переносными газоанализаторами для определения необходимого количества кислорода (не менее 18 об.%), а также своевременного обнаружения загазованности воздуха взрывоопасными (СH4, C3H8 и т.п.) и токсичными (CO, NH3, H2S, Cl2 и т.п.) газами в соответствии с нормами ГОСТ 12.1.005-88 ССБТ. "Общие санитарно-гигиенические требования к воздуху рабочей зоны". Такого рода работы относятся к работам повышенной опасности (в соответствии с ПОТ Р М-025-2002 "Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства") и контроль загазованности должен производиться как перед началом производства работ (с оформлением наряда-допуска), так и в ходе выполнения работ на этих объектах.

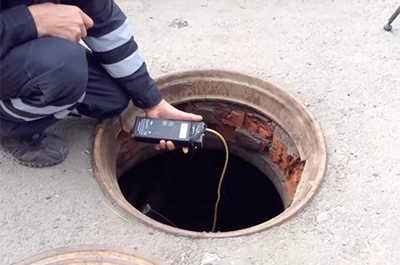

Особенность проведения измерений в сооружениях такого типа состоит в том, что их необходимо проводить предварительно-дистанционно перед спуском сотрудника вниз. Такие измерения можно осуществлять 2-мя типами приборов:
- Газоанализаторы / газосигнализаторы с выносным датчиком на кабеле;
- Газоанализаторы / газосигнализаторы c приспособлениями для дистанционного измерения (зонд-трубка, шланг, микронасос).
Таблица 1. Сравнительная таблица газоанализаторов для колодцев
| Тип | Преимущества | Недостатки | Модели |
|---|---|---|---|
| Газоанализаторы с выносным датчиком на кабеле |
1. Сенсор прибора находится в выносном датчике, измерения осуществляются быстрее. 2. Относительная дешевизна приборов 3. Относительное меньшее энергопотребление. |
Низкая пылевлагозащищенность сенсора газоанализатора в выносном датчике. |
ОКА Хоббит ГСБ-3М |
| Газоанализаторы c устройствами (съемными зондами) для дистанционного измерения |
1. Универсальность использования. Прибор без приспособлений удобно использовать для измерений рабочей зоны вне зоны труднодоступных мест. 2. Возможность совместного использования разных зондов с различной степенью пылевлагозащиты. |
1. Необходимо время для подкачки пробы, поэтому измерение осуществляется с временной задержкой. 2. Относительная дороговизна приборов. 3. Приборы оборудованы насосом для подкачки пробы, на питание насоса уходит много энергии. |
СЕАН-П АНКАТ-7664Микро АНКАТ-64М3 Комета-М Сенсон-М МАГ-6П-К МАГ-6П-Т ТГС-3И Альтаир 4XR (Altair 4XR) |
Таблица 2. Перечень контролируемых газов при обследования колодцев, емкостей, цистерн, подземных помещений
| Измеряемый газ | Пороги контроля | Объект контроля |
|---|---|---|
| Кислород (О2) | 18 об.% на понижение | Кислород - основной контролируемый компонент в любом колодце и другом помещении без вентиляции. При его концентрации ниже 18% работоспособность начинает падать. При 10% и ниже происходит потеря сознания. |
| Метан (CH4) | 0,44 об.%. и 0,88 об.% |
Метан и другие горючие газы обязательно контролируются в канализационных колодцах и местах гниения органики (вырабатывается в биологических и химических реакциях), в любых подземных сооружениях в результате утечки из изношенных газопроводов. В плохо вентилируемом помещении горючие газы могут скопиться в значительных концентрациях, особенно летом, когда холодный воздух в поземных коллекторах тяжелый. Норматив пороговой концентрации по метану также взят из опыта шахтеров, которые считают, что надо остерегаться концентрации выше 25 % от порога взрываемости метано-воздушной смеси. Этот порог называют в настоящее время нижним концентрационным пределом распространения пламени (НКПР). Для метана НКПР составляет 5 об. % (по другим исследованиям - 4,4 об. %). Поэтому задание порога срабатывания сигнализатора для CH4 на уровне 1 об. % вполне обосновано. Однако в шахтах метан выделяется быстро. Необходимость своевременного проветривания штолен требует большой чувствительности сигнализатора. Для колодцев можно и уменьшить запас, но надо ли? Наличие метана свидетельствует о неполадках в соседней газовой магистрали, либо нарушении (или отсутствии) вентиляции. Поэтому использование двух порогов сигнализации (аварийного и предупреждающего) оправдано, так как предупреждающий порог используется при поиске мест утечек горючего газа или дает время подготовиться к возникновению опасной ситуации, чтобы не быть застигнутым врасплох, а аварийный порог дает команду на эвакуацию. Но использование предупреждающего порога в 10 % от НКПР, когда аварийный - 20 % НКПР, неразумно, надо разнести их хотя бы в 5 - 10 раз. Нельзя применять и очень низкий предупреждающий порог, так как есть фоновая концентрация метана в воздухе, и прибор все время будет сигнализировать. По опыту работы известно, что фон метана на поверхности земли, в болотах достигает 10 мг/м3 (0,001 об. %), а в колодцах поднимается до (0,01 - 0,1) об. %, из этого следует, что меньше 0,1 об. % предупреждающий порог назначать нельзя. |
| Диоксид углерода (CO2) | 0,5 об.% | Диоксид углерода (CO2) контролируется в канализационных колодцах и местах гниения органики (продукты гниения и тления). При концентрации более 4 об. % происходит остановка дыхания. Предельно допустимая концентрация (ПДК) составляет 0,5 об. %. Углекислый газ опасен также тем, что вытесняет кислород из помещения и снижает его концентрацию. Газ этот тяжелый и легко скапливается в нижних частях колодцев. |
| Сероводород (H2S) | 10 мг/м3 | Сероводород обязательно контролируется в канализационных колодцах и местах гниения органики (продукты разложения органических веществ). Сероводород оказывает сильное отравляющее воздействие на кровь (ПДК составляет 3 мг/м3). Часто встречается в канализационных колодцах и местах гниения органики. |
| Аммиак (NH3) | 20 мг/м3 | в канализационных колодцах и местах гниения органики (продукты разложения органических веществ) |
| Оксид углерода (СО) | 20 мг/3 | Оксид углерода (СО) контролируется в колодце, расположенном на проезжей части в черте города или на автомобильных стоянках. Один из наиболее опасных и распространенных токсичных газов, образуется при неполном сгорании топлива и из выхлопов автомобильных двигателей. Он может накопиться в колодце, расположенном на проезжей части в черте города, а таких много. Для рабочей зоны ПДК равна 20 мг/м3, это концентрация CO в прокуренном помещении. Опыт эксплуатации показывает, что сигнализаторы часто срабатывают в колодцах, если рядом на поверхности стоит работающий автомобиль. |
| Хлор (Cl2) | 1 мг/м3 | в канализационных колодцах, если хлор используется для обеззараживания сточных вод |
| Диоксид серы (SO2) | 10 мг/м3 | в результате утечки из баллонов, бочек, цистерн |
| Хлороводород (HCl) | 5 мг/м3 | в результате утечки из баллонов, бочек, цистерн |
| Диоксид азота (NO2) | 2 мг/м2 | в результате утечки из баллонов, бочек, цистерн |
| Фтористый водород (HF) (пары плавиковой кислоты) | 0,5 мг/м3 | в цистернах при обеспечении безопасности в химической промышленности, при производстве алюминия, тефлона и т.п. |
| Пропан (C3H8) | 0,17 %об. | в результате утечки из баллонов, бочек, цистерн |
| Гексан (C6H14) | 3,5 мг/л | в цистернах после хранения в них бензина, мазута |
| Водород (Н2) | 0,4 об.% | в результате утечки из баллонов, бочек, цистерн |
Колодцы это сооружения, глубина которых может достигать 20 м. Обычно предназначены подобные сооружения для того, чтобы человек смог спуститься к линейным коммуникациям, располагающимся под землей. Это, прежде всего, водопроводы, газопроводы, канализационные стоки и места, где располагаются кабели связи.
Как правило, колодцы остаются закрытыми большую часть времени. Соответственно, внутри них нередко скапливаются опасные концентрации тяжелых ядовитых и токсичных газов, а именно сероводорода, углекислого, угарного газа и т.д. Газы проникают в колодцы чаще всего непосредственно из почвы, в которой органика разлагается, выделяя вышеперечисленные компоненты. Именно разлагающиеся остатки продуцируют сероводород, который достаточно токсичен.
Ввиду вышесказанного, колодцы следует время от времени проветривать, прежде чем в них спустятся люди. Для этих целей можно задействовать специальные вентиляторы. После того, как воздух в колодце будет провентилирован, необходимо воспользоваться газоанализатором, который понадобится в течение всего рабочего дня, пока под землей будут находиться люди.
