Одной из задач энергетических подразделений промышленных предприятий является обеспечение бесперебойного функционирования водопроводно-канализационного хозяйства, в том числе обеспечение безопасных условий труда персонала, занимающегося его обслуживанием и эксплуатацией. В связи с тем, что в настоящее время нашим правительством ставится вопрос об усилении ответственности руководителей предприятий за несоблюдение требований по обеспечению безопасности труда, эти вопросы приобретают особое значение.

При эксплуатации сооружений и сетей водопроводно-канализационного хозяйства необходимо учитывать наличие и возможность воздействия следующих опасных и вредных производственных факторов (в соответствии с п.1.2. Межотраслевых правил по охране труда при эксплуатации водопроводно-канализационного хозяйства ПОТ Р М-025-2002):

образования взрывоопасных смесей газов (в колодцах, камерах на сетях, насосных станциях, в обслуживающих помещениях метантенков и в других помещениях и сооружениях);
газообразных веществ общетоксического и другого вредного воздействия в колодцах, камерах, каналах, очистных сооружениях (сероводород, метан, пары бензина, эфира, углекислый газ, озон и др.);
газов, выделяющихся в результате утечки из баллонов, бочек, цистерн (аммиак, хлор и другие сжатые, сжиженные и растворенные газы);
горючих примесей, попавших в сточные воды (бензин, нефть и др.), а также растворенных газообразных веществ, которые могут образовывать в канализационных сетях и сооружениях взрывоопасные и отравляющие смеси.

Канализационная насосная станция (КНС) должна быть оборудована стационарными газоанализаторами для постоянного контроля за содержанием кислорода, токсичных и взрывоопасных газов в помещениях КНС, а также местной аварийной предупредительной сигнализацией (звуковой, световой) и аварийной вентиляцией (в соответствии с п.197 Правил по охране труда в жилищно-коммунальном хозяйстве).

При отсутствии постоянных обслуживающих работников сигналы о нарушении нормального режима работы станции должны передаваться на диспетчерский пункт или пункт с круглосуточным дежурством персонала.

Сигнализация должна предупреждать или давать информацию в случаях:

аварийного отключения технологического оборудования;
нарушения технологического процесса;
превышения предельных уровней сточных вод и осадка в приемном резервуаре;
превышения предельно допустимых концентраций (ПДК) вредных газов в рабочей зоне.

Перед входом в машинный зал, помещение приемного резервуара и решеток (решеток-дробилок) они должны быть провентилированы, для чего необходимо не менее чем на 10 минут включить вентиляцию.

Вентиляция должна работать непрерывно в течение всего периода нахождения в помещениях обслуживающего персонала.

Порядок установки сигнализаторов и газоанализаторов в производственных помещениях (в соответствии с Требованиями к установке сигнализаторов и газоанализаторов ТУ-ГАЗ-86):

В помещениях компрессорных датчик сигнализатора довзрывных концентраций горючих газов и паров следует предусматривать у каждого компрессорного агрегата в районе наиболее вероятных источников утечек перекачиваемой среды (сальники, лабиринтные уплотнения и т.д.) на расстоянии не более 1 м (по горизонтали) от них;
В помещениях насосных сжиженных газов следует устанавливать один датчик сигнализатора довзрывных концентраций на насос или группу насосов при условии, если расстояние от датчика до наиболее удаленного места возможных утечек в этой группе насосов не превышает 3-х метров (по горизонтали);
В помещениях насосных легковоспламеняющихся жидкостей, а также в других взрывоопасных помещениях следует предусматривать одно пробоотборное устройство сигнализатора довзрывных концентраций на группу насосов, аппаратов или другого оборудования, при этом расстояние от пробоотборного устройства до наиболее удаленной точки возможных утечек в этой группе насосов, аппаратов или другого оборудования не должно превышать 4 метров (по горизонтали);
В заглубленных помещениях насосных сточных вод, оборотного водоснабжения и др., куда возможно затекание взрывоопасных газов и паров извне, а также складских помещениях при хранении в них ЛВЖ и горючих газов следует предусматривать по одному пробоотборному устройству сигнализатора довзрывных концентраций на канале 100 м2 площади помещения, но не менее одного датчика на помещение;
Пробоотбрные устройства сигнализаторов довзрывных концентраций следует размещать по высоте помещений в соответствии с плотностями газов и паров с учетом поправки на температуру:
- при выделении легких газов с плотностью по воздуху менее 1 - над источником;
- при выделении газов и паров с плотностью по воздуху от 1 до 1,5 - на высоте источника или ниже его;
- при выделении газов и паров с плотностью по воздуху более 1,5 - не более 0,5 м над полом.

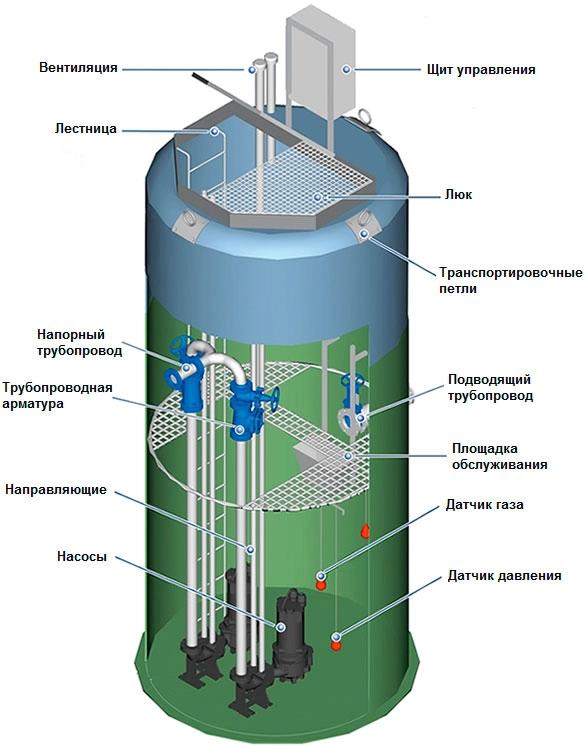

КНС

Газоанализаторы, устанавливаемые на КНС должны отвечать ряду требований:

обеспечивать контроль широкого перечня компонентов;
быть защищёнными от воздействия факторов окружающей среды;
иметь высокую надёжность работы.

Вопрос о том, какие именно газы необходимо контролировать, должен решаться исходя из оценки вероятности возникновения опасных концентраций того или иного газа и возможного времени воздействия этих газов на персонал.

Основной список, контролируемых газов, для обеспечения безопасной эксплуатации КНС:

сероводород (H2S), порог сигнализации (ПДКрз) - 10 мг/м3;
аммиак (NH3), порог сигнализации (ПДКрз) - 20 мг/м3;
метан (CH4), порог сигнализации - 10 %НКПР = 0,44 %об;
контроль содержания кислорода (О2), достаточного для дыхания человека, с сигнализацией снижения доли кислорода менее 18 %об;
углекислый газа (СО2), с сигнализацией о превышении порога в 0,5 %об;
угарный газ (СО), порог сигнализации (ПДКрз): 20 мг/м3;
хлор (Cl2), используемый для обеззараживания сточных вод, порог сигнализации (ПДКрз) - 1 мг/м3.

Окончательный перечень контролируемых веществ определяется из технологических и метрологических особенностей конкретного объекта.

Датчики газоанализаторов, размещаемые в помещениях КНС должны иметь эффективную защиту от воздействия повышенной влажности, агрессивной газовой среды и от возможного попадания брызг. Для датчиков степень пылевлагозащиты должна соответствовать IP54 (или IP65). Кроме того, должны быть применены дополнительные технические решения, исключающие конденсацию влаги внутри прибора.

Блоки индикации и блоки реле газоанализаторов для КНС монтируются, как правило, в помещениях с постоянным присутствием персонала и, как правило, не подвергаются постоянному воздействию неблагоприятных факторов, поэтому степень пылевлагозащиты этих блоков может соответствовать IP50. В случае необходимости их размещения непосредственно в контролируемом помещении степень защиты должна быть не менее IP54.

Для газоанализаторов, используемых в системах контроля загазованности в канализационных насосных станциях, немаловажным фактором является их надёжность и безотказная работа. Необходимо учитывать сложные условия эксплуатации: воздействие агрессивной внешней среды и повышенной влажности в условиях КНС или температурные перепады и воздействие других неблагоприятных факторов в случае переносных приборов.

Таким образом, техническими средствами с использованием переносных и стационарных газоанализаторов воздуха рабочей зоны, задача обеспечения безопасности труда на участках водопроводно-канализационного хозяйства может быть решена.
