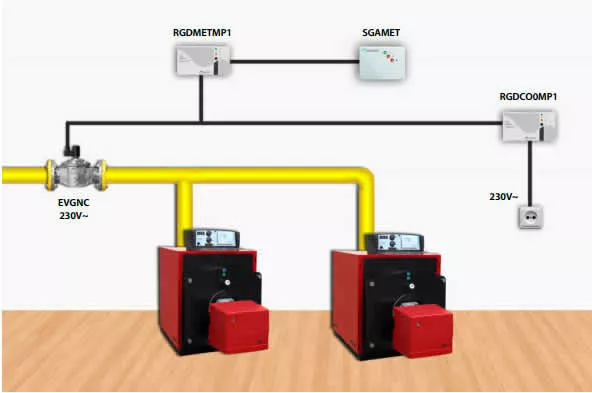

В помещениях котельных небольшой мощности можно применять сигнализатор на природный газ (СН4) Seitron RGD MET MP1, сигнализатор на угарный газ (СО) Seitron RGD CO0 MP1 совместно с клапаном Seitron EVG NC (нормально-закрытый) с ручным взводом. Также можно использовать сигнализатор на метан (СН4) Seitron RGD ME5 MP1 Beagle, сигнализатор на оксид углерода (СО) Seitron RGI CO0 L42 и нормально-закрытый клапан с автоматическим взводом. При наличии диспетчерского пульта можно использовать один или два комбинированных оповещателя для вывода световой и звуковой сигнализации.

Котельная

Принцип действия сигнализаторов Seitron

Перед началом работы необходимо подать напряжение на сигнализаторы. Замыкаются контакты 1-2 сигнализатораSeitron RGD MET MP1 и на электромагнитную катушку клапана подается напряжение через нормально-замкнутые контакты 1-3 сигнализатора Seitron RGDCO0MP1 и 1-2 сигнализатора Seitron RGDMETMP1. После чего нужно вручную взвести клапан. При отключении напряжения и после повторной его подачи клапан нужно снова взвести вручную.

В случае загазованности по природному газу размыкаются контакты 1-2 сигнализатора Seitron RGD MET MP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Одновременно замыкаются контакты 1-3 сигнализатора, поступает напряжение на клеммы 2.1 и 3.2 КОРБУ-2, который оповещает жильцов световой и звуковой сигнализацией об утечке газа. После исчезновения загазованности контакты 1-3 размыкаются, сигнализатор автоматически переходит в нормальный режим работы, прекращается световая и звуковая сигнализация, на электромагнитную катушку подается напряжение. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

В случае загазованности по угарному газу размыкаются контакты 1-3 сигнализатора Seitron RGD CO0 MP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Одновременно замыкаются контакты 1 - 2 сигнализатора, поступает напряжение на клеммы 2.1 и 3.2 КОРБУ-2, который оповещает жильцов световой и звуковой сигнализацией о наличии в помещении угарного газа. После исчезновения загазованности по угарному газу необходимо нажать на лицевой панели прибора кнопку «Сброс» для возврата контактов реле в исходное состояние, подачи напряжения на электромагнитную катушку клапана и перехода сигнализатора в нормальный режим работы. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

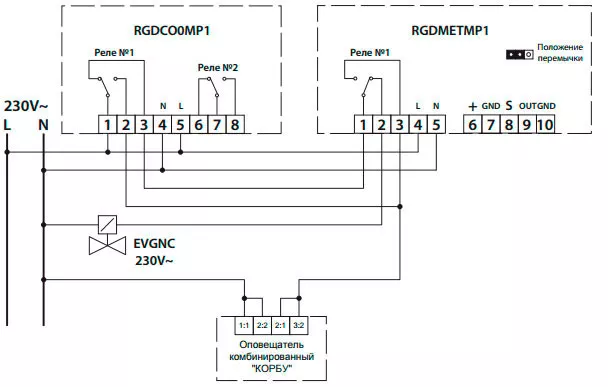

Схема подключения сигнализаторов Seitron RGD CO0 MP1 и Seitron RGD MET MP1

Схема

* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.
** - Возможна работа с любым клапаном нормально-открытого или нормально-закрытого типа с ручным взводом, либо автоматическим.

Технические характеристики сигнализаторов Seitron

Характеристики	Seitron RGDCO0MP1 на угарный газ (CO)	Seitron RGDМЕТМР1 на метан (СН4)	Seitron RGDME5MP1 Beagle на метан (CН4)	Seitron RGICO0L42 на угарный газ (CO)
Установка	необходимо устанавливать на высоте около 150 см от пола; один прибор устанавливается на площадь 200 м² (но не менее 1-го датчика на помещение)	устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м² (но не менее 1-го датчика на помещение)	устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м² (но не менее 1-го датчика на помещение)	необходимо устанавливать на высоте около 150 см от пола; один прибор устанавливается на площадь 200 м² (но не менее 1-го датчика на помещение)
Напряжение питания	230 В ± 10%	230 В ± 10%	230 В~ –15% +10% 50Гц	230 В~ –15% +10% 50Гц
Потребляемая мощность	2 ВА	3 ВА	1,5 ВА	2 ВА
Выходные сигналы	реле, 6(2)A/250B~SPDT	реле, 6(2)А / 250В	реле, 10(2)A / 227 B	реле, 2х6(2)А / 250B~SPDT
Тип датчика	электрохимический	полупроводниковый	полупроводниковый	электрохимический
Срок службы датчика	5 лет	5 лет	5 лет
Световая сигнализация: - зеленый светодиод - желтый светодиод - красный светодиод	рабочее состояние неисправность тревога	рабочее состояние неисправность тревога	рабочее состояние неисправность тревога	рабочее состояние неисправность тревога
Чувствительность, пороги срабатывания	1 порог (20мг/м3 ± 5мг/м3) 2 порог (100 мг/м3 ± 25мг/м3)	порог по - умолчанию 10 %НКПР (10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20 %НКПР	порог по - умолчанию 10 %НКПР (10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20 %НКПР	1 порог (20мг/м3 ± 5мг/м3) 2 порог (100 мг/м3 ± 25мг/м3)
Рабочая температура	от 0 до 40°С	от 0 до 50°С	от 0 до 40°С	от 0 до 40°С
Температура хранения	от -10 до 50°С	от -10 до 50°С		от -10 до 50°С
Предел влажности	20 - 80% отн. (без конденсата)	30 - 85% (без конденсата)	20 - 80% отн. (без конденсата)	20 - 80% отн. (без конденсата)
Степень защиты корпуса	IP42	IP42	IP42	IP40
Габаритные размеры, мм	148х84х40	148х84х40	85х107х38	130х100х62
Масса, кг	0,425	0,3	0,26	0,5
