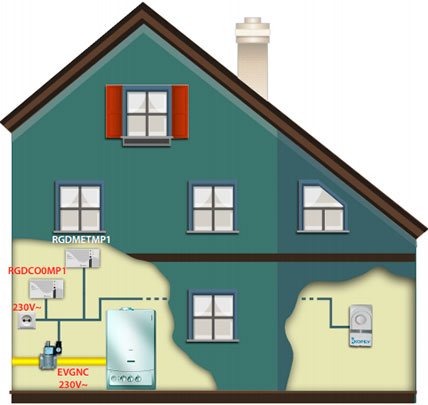

Решение для коттеджей с контролем СН4 и СО
В коттеджах с контролем загазованности по оксиду углерода (СО) и метану (СН4) можно применять сигнализатор на природный газ (СН4) Seitron RGD MET MP1, сигнализатор на угарный газ (СО) Seitron RGD CO0 MP1 совместно с клапаном Seitron EVG NC (нормально-закрытый) с ручным взводом и комбинированным оповещателем типа КОРБУ-2. Также можно использовать сигнализатор на природный газ типа Seitron RGD ME5 MP1 Beagle и нормально-открытый энергонезависимый клапан типа Seitron EVG NA.
Принцип действия сигнализаторов Seitron
Перед началом работы необходимо подать напряжение на сигнализаторы. Замыкаются контакты 1-2 сигнализатораSeitron RGD MET MP1 и на электромагнитную катушку клапана подается напряжение через нормально-замкнутые контакты 1-3 сигнализатора Seitron RGDCO0MP1 и 1-2 сигнализатора Seitron RGDMETMP1. После чего нужно вручную взвести клапан. При отключении напряжения и после повторной его подачи клапан нужно снова взвести вручную.
В случае загазованности по природному газу размыкаются контакты 1-2 сигнализатора Seitron RGD MET MP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Одновременно замыкаются контакты 1-3 сигнализатора, поступает напряжение на клеммы 2.1 и 3.2 КОРБУ-2, который оповещает жильцов световой и звуковой сигнализацией об утечке газа. После исчезновения загазованности контакты 1-3 размыкаются, сигнализатор автоматически переходит в нормальный режим работы, прекращается световая и звуковая сигнализация, на электромагнитную катушку подается напряжение. Но для открытия нормально-закрытого клапана нужно взвести его вручную.
В случае загазованности по угарному газу размыкаются контакты 1-3 сигнализатора Seitron RGD CO0 MP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Одновременно замыкаются контакты 1 - 2 сигнализатора, поступает напряжение на клеммы 2.1 и 3.2 КОРБУ-2, который оповещает жильцов световой и звуковой сигнализацией о наличии в помещении угарного газа. После исчезновения загазованности по угарному газу необходимо нажать на лицевой панели прибора кнопку «Сброс» для возврата контактов реле в исходное состояние, подачи напряжения на электромагнитную катушку клапана и перехода сигнализатора в нормальный режим работы. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

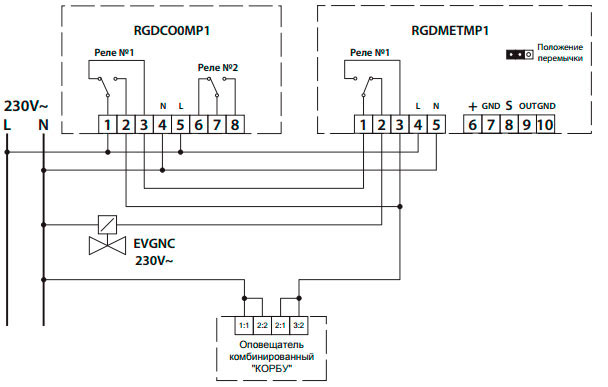

Схема подключения сигнализаторов Seitron RGD CO0 MP1 и Seitron RGD MET MP1
* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.
** - Возможна работа с любым клапаном нормально-открытого или нормально-закрытого типа с ручным взводом, либо автоматическим.
Технические характеристики сигнализаторов Seitron
| Характеристики | Сигнализатор Seitron RGDCO0MP1 на угарный газ (CO) | Сигнализатор Seitron RGDМЕТМР1 на метан (СН4) | Сигнализатор Seitron RGDME5MP1 Beagle на метан (CН4) |
| Установка | необходимо устанавливать на высоте около 150 см от пола; один прибор устанавливается на площадь 200 м2 (но не менее 1-го датчика на помещение). | устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение) | устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение) |
| Напряжение питания | 230В±10% | 230В±10% | 230В~ –15% +10% 50Гц |
| Потребляемая мощность | 2 ВА | 3 ВА | 1,5 ВА |
| Выходные сигналы | реле, 6(2)A/250B~SPDT | реле, 6(2)А / 250В | реле, 10(2)A / 227 B |
| Тип датчика | электрохимический | SnO2 - полупроводник | полупроводник |
| Срок службы датчика | 5 лет | 5 лет | 5 лет |
|
Световая сигнализация: - зеленый светодиод - желтый светодиод - красный светодиод |
рабочее состояние неисправность тревога |
рабочее состояние неисправность тревога |
рабочее состояние неисправность тревога |
| Чувствительность, пороги срабатывания |
1 порог (20мг/мЗ ± 5мг/мЗ) 2 порог (100 мг/мЗ ± 25мг/мЗ) |
порог по умолчанию 10% НКПР(10±5% НКПР) под заказ выпускаются сигнализаторы с порогом 20%НКПР |
порог по умолчанию 10% НКПР(10±5% НКПР) под заказ выпускаются сигнализаторы с порогом 20%НКПР |
| Температура хранения | от –10°С до 50°С | –10°С до 50°С | |
| Рабочая температура | от 0°С до 40°С | от 0°С до 50°С | от 0°С до 40°С |
| Относительная влажность | 20% - 80% отн. (без конденсата) | 30% - 85% (без конденсата) | 20% - 80% отн. (без конденсата) |
| Степень пылевлагозащиты | IP42 | IP42 | IP42 |
| Габаритные размеры, мм | 148х84х40 | 148х84х40 | 85х107х38 |
| Масса, кг | 0,425 | 0,3 | 0,26 |
