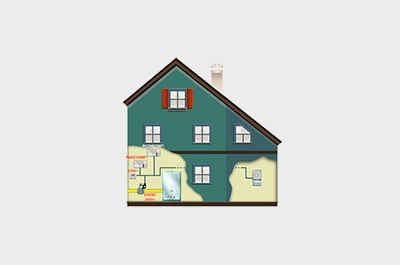

В различных коттеджах можно применять сигнализаторы Seitron RGD ME5 MP1 Beagle совместно с энергонезависимым клапаном Seitron EVG NA (нормально-открытый) с ручным взводом и с комбинированным оповещателем типа КОРБУ-2. Оповещатель устанавливается при входе в коттедж, в коридоре, в месте постоянного присутствия жильцов и т.д. Также можно использовать сигнализатор Seitron RGD MET MP1 и нормально-закрытый клапан с ручным взводом типа Seitron EVG NC.

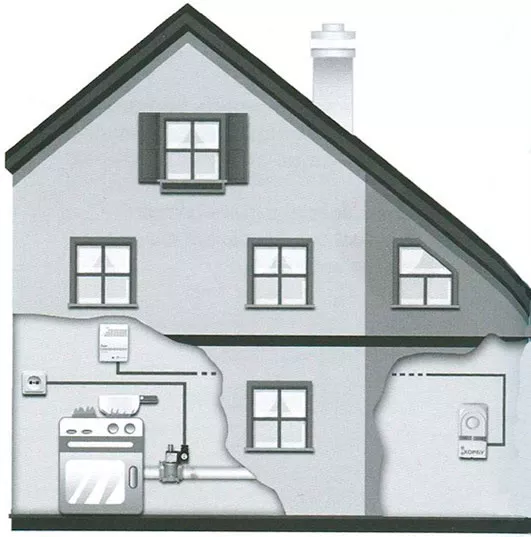

Коттедж

Принцип действия сигнализаторов Seitron

Перед началом работы необходимо подать напряжение на сигнализатор Seitron RGDME5MP1 Beagle, затем вручную взвести нормально-открытый клапан для его открытия. При отключении напряжения и после повторной его подачи клапан остается открытым. Тем самым подача газа не прекращается при отключениях включениях напряжения.

В случае обнаружения утечки природного газа замыкаются контакты 3-5 сигнализатора RGDME5MP1 Beagle, на электромагнитную катушку клапана поступает напряжение и он закрывается. Также замыкаются контакты 6-7 сигнального реле и напряжение поступает на клеммы 2.1 и 3.2 КОРБУ-2, который оповещает жильцов световой и звуковой сигнализацией об утечке газа. После исчезновения загазованности контакты 3-5, 6-7 размыкаются, сигнализатор автоматически переходит в нормальный режим работы, прекращается световая и звуковая сигнализация, с электромагнитной катушки снимается напряжение. Но для открытия клапана нужно взвести его вручную.

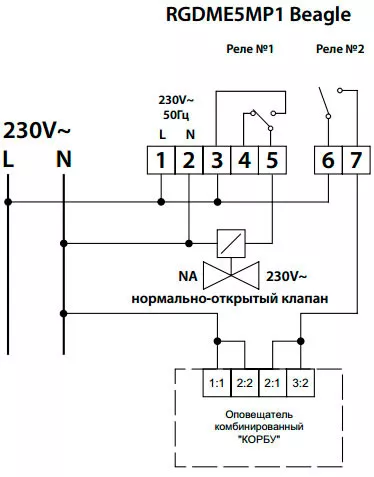

Схема подключения сигнализатора Seitron RGD ME5 MP1 Beagle

Схема

* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.
** - Возможна работа с любым клапаном нормально-открытого или нормально-закрытого типа с ручным взводом, либо автоматическим.

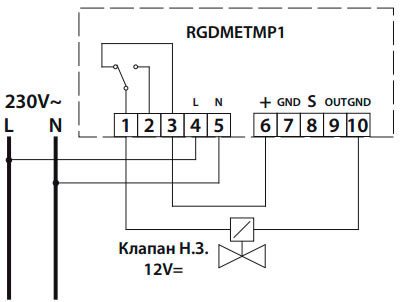

Схема подключения сигнализатора Seitron RGD МЕТ МР1

Схема

В выключенном состоянии сигнализатора загазованности Seitron RGD MET MP1 контакты 1-3 замкнуты. При подаче напряжения срабатывает встроенное реле и замыкаются контакты 1-2. Каждые 15 секунд детектор измеряет концентрацию метана в воздухе. При достижении уровня 5-10 % от объема нижней границы взрывоопасной концентрации, зажигается красный индикатор на лицевой панели сигнализатора, и включается звуковой сигнал. если концентрация газа длится более 7 секунд, то срабатывает внутренне выходное реле, к которому могут быть подключены дополнительное сигнализирующее и защитное оборудование. После падения концентрации ниже аварийного уровня контакты реле возвращаются в исходное положение (контакты 1-2). Если при работе сигнализатора RGD MET MP1 исчезает напряжение питания реле срабатывает как при аварии (замыкаются контакты 1-3).

Технические характеристики сигнализаторов Seitron

Характеристики	Сигнализатор Seitron RGDME5MP1 Beagle на метан (CН4)	Сигнализатор Seitron RGDМЕТМР1 на метан (СН4)
Установка	устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение)	устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение)
Напряжение питания	230 В~ –15% +10% 50Гц	230 В±10%
Потребляемая мощность	1,5 ВА	3 ВА
Выходные сигналы	реле, 10(2)A / 227 B	реле, 6(2)А / 250 В
Тип сенсора	полупроводниковый	полупроводниковый
Срок службы датчика	5 лет	5 лет
Световая сигнализация: - зеленый светодиод - желтый светодиод - красный светодиод	рабочее состояние неисправность тревога	рабочее состояние неисправность тревога
Чувствительность, пороги срабатывания	порог по-умолчанию 10 %НКПР (10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20%НКПР	порог по-умолчанию 10 %НКПР (10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20%НКПР
Температура хранения		от -10 до 50°С
Рабочая температура	от 0 до 40°С	от 0 до 50°С
Относительная влажность	20 - 80% отн. (без конденсата)	30 - 85% (без конденсата)
Степень пылевлагозащиты	IP42	IP42
Габаритные размеры, мм	85х107х38	148х84х40
Масса, кг	0,26	0,3
