Решение для поквартирного отопления

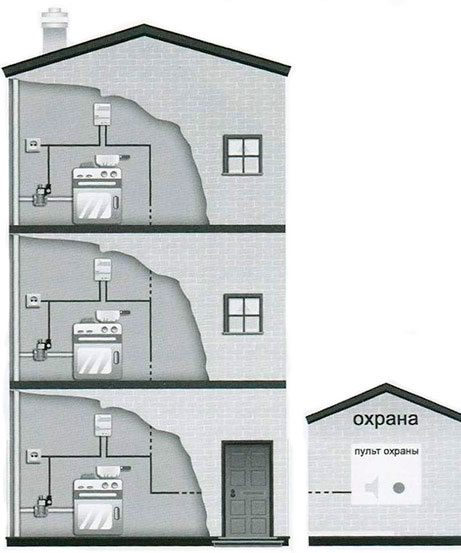

При поквартирном отоплении применяются сигнализаторы Seitron RGD ME5 MP1 Beagle совместно с энергонезависимым клапаном Seitron EVG NA (нормально-открытый) с ручным взводом. Из каждой квартиры сигнал о загазованности передается в помещение охраны или диспетчерской, где установлена общая система сбора данных. Также можно использовать сигнализатор Seitron RGD MET MP1 и нормально-закрытый клапан с ручным взводом типа Seitron EVG NC.
Принцип действия сигнализаторов Seitron
Перед началом работы необходимо подать напряжение на сигнализатор, затем вручную взвести нормально-открытый клапан для его открытия. При отключении напряжения и после повторной его подачи клапан остается открытым. Тем самым подача газа не прекращается при отключения-включениях напряжения.
В случае обнаружения утечки природного газа замыкаются контакты 3-5 сигнализатора Seitron RGDME5MP1 Beagle, на электромагнитную катушку клапана поступает напряжение и он закрывается. Также замыкаются контакты 6-7 сигнального реле, через контакты которого поступает сигнал в систему сбора данных. Происходит оповещение службы охраны или диспетчера световой и звуковой сигнализацией об утечке газа. После исчезновения загазованности контакты 3-5, 6-7 размыкаются, сигнализатор автоматически переходит в нормальный режим работы, прекращается световая и звуковая сигнализация, с электромагнитной катушки снимается напряжение. Но для открытия клапана нужно взвести его вручную.

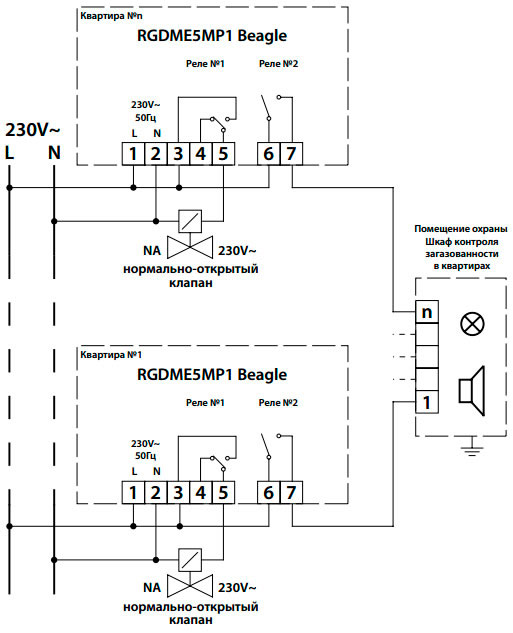

Схема подключения сигнализатора Seitron RGDME5MP1 Beagle
* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.
** - Возможна работа с любым клапаном нормально-открытого или нормально-закрытого типа с ручным взводом, либо автоматическим.
Технические характеристики сигнализаторов Seitron
| Характеристики | Сигнализатор Seitron RGDME5MP1 Beagle на метан (CН4) | Сигнализатор Seitron RGDМЕТМР1 на метан (СН4) |
| Установка | устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение) | устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания; 1 прибор устанавливается на площадь 100 м2 (но не менее 1-го датчика на помещение) |
| Напряжение питания | 230 В~ –15% +10% 50Гц | 230 В ± 10% |
| Потребляемая мощность | 1,5 ВА | 3 ВА |
| Выходные сигналы | реле, 10(2)A / 227 B | реле, 6(2)А / 250В |
| Тип датчика | полупроводниковый | полупроводниковый |
| Срок службы датчика | 5 лет | 5 лет |
|
Световая сигнализация: - зеленый светодиод - желтый светодиод - красный светодиод |
рабочее состояние неисправность тревога |
рабочее состояние неисправность тревога |
| Чувствительность, пороги срабатывания |
порог по -умолчанию 10 %НКПР (10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20 %НКПР |
порог по - умолчанию 10 %НКПР(10±5 %НКПР) под заказ выпускаются сигнализаторы с порогом 20 %НКПР |
| Рабочая температура | от 0 до 40°С | от 0 до 50°С |
| Температура хранения | от -10 до 50°С | |
| Предел влажности | 20 - 80% отн. (без конденсата) | 30 - 85% (без конденсата) |
| Степень защиты корпуса | IP42 | IP42 |
| Габаритные размеры, мм | 85х107х38 | 148х84х40 |
| Масса, кг | 0,26 | 0,3 |
