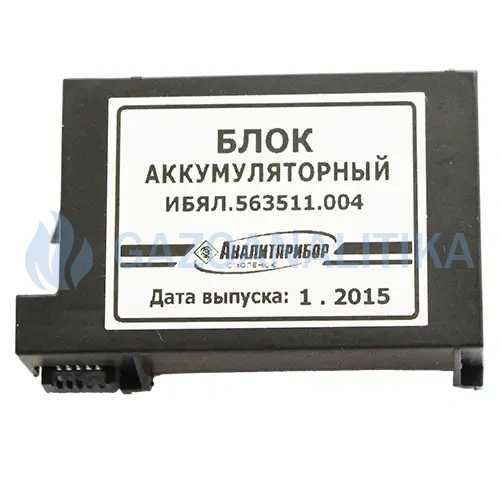

Аккумуляторный блок ИБЯЛ.563511.004 для СГГ-20Микро, АНКАТ-7631Микро, ИТ-М Микро и ИЗО-Микро

Блок аккумуляторный ИБЯЛ.563511.004 предназначен для питания сигнализаторов СГГ-20 Микро, АНКАТ-7631 Микро, ИТ-М Микро, ИЗО-Микро
Аккумуляторная батарея залита компаундом, сохраняющим свои свойства во всем рабочем диапазоне температур, и размещена в отдельном отсеке. Предохранение аккумуляторного отсека от умышленного вскрытия обеспечивается предупредительной надписью на крышке сигнализаторов.
Электрическая схема ограничения тока питания сигнализаторов размещена на модуле защиты АКБ. Для ограничения электрического тока применены резисторы. Модуль защиты АКБ залит компаундом.
Установка, замена и зарядка аккумуляторной батареи должны производиться вне взрывоопасной зоны.
Аккумуляторная батарея ремонту не подлежит.

Время непрерывной работы до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20±5)°С не менее - 14 ч. При отрицательных температурах окружающей среды время непрерывной работы сигнализаторов снижается, это обусловлено снижением емкости аккумуляторной батареи.
Параметры искробезопасных цепей блока аккумуляторного: I₀ = 2,5 A; U₀ = 3,0 В

Заряд аккумуляторной батареи ИБЯЛ.63511.004 для СГГ-20 Микро, АНКАТ-7631 Микро, ИТ-М Микро, ИЗО-Микро

Заряд аккумуляторной батареи ИБЯЛ.563511.004 осуществляется при помощи зарядного устройства (адаптер 220В/USB I>0,5А) или ПЭВМ.
С целью предотвращения глубокого разряда аккумуляторной батареи ИБЯЛ56351.004 при длительных перерывах в работе с сигнализатором, периодичность заряда аккумуляторной батареи при хранении должна быть не менее одного раза в 3 месяца.
Для сохранения разрядной емкости аккумуляторной батареи ее заряд необходимо проводить при температуре окружающей среды (20 ± 5) °С.
Если систематически заряжать не полностью разряженную аккумуляторную батарею, то отдаваемая ею емкость снижается, поэтому предпочтительный режим эксплуатации – полный разряд аккумуляторной батареи (до срабатывания сигнализации РАЗРЯД), а затем полный цикл заряда током 0,1 от номинальной емкости аккумуляторной батареи (режим - «Заряд 0,1С») от зарядного устройства или ПЭВМ.
Заряд новой аккумуляторной батареи, а также полностью разряженной, производить в течение 16 ч.

Для заряда аккумуляторной батареи ИБЯЛ.563511.004 сигнализаторов необходимо выполнить следующие действия:
а) открутить крышку, закрывающую разъем USB;
б) подключить зарядное устройство к сети переменного тока;
в) подключить кабель зарядного устройства к разъему USB выключенных сигнализаторов.
На индикаторе сигнализаторов появится меню выбора режима заряда аккумуляторной батареи:

г) клавишей «» выбрать пункт меню «Заряд 0,1С» для 16 часового режима заряда или «Заряд 0,2C» для 8 часового режима заряда и нажать клавишу «». Сигнализаторы перейдут в режим заряда аккумуляторной батареи и на индикаторе отобразится следующее сообщение:

Примечание – Если не выбран ни один из пунктов меню, то сигнализаторы автоматически переходят в режим «Заряд 0,1С»;

д) по окончании заряда на индикаторе сигнализаторов отобразится сообщение:

е) отключить кабель зарядного устройства от сигнализаторов и закрыть крышкой разъем USB.
Примечание – В режиме заряда аккумуляторной батареи при отключении кабеля USB происходит автоматическое выключение сигнализаторов: на индикаторе появляется сообщения о выключении и бегущая полоса. Нажатие клавиши «» до полного заполнения бегущей полосы, приведет к отмене процесса выключения и переходу сигнализаторов в режим измерения.

Рекомендации по использованию аккумуляторных батарей ИБЯЛ.563511.004 для сигнализаторов СГГ-20Микро, АНКАТ-7631Микро, ИТ-М Микро, ИЗО-Микро

Для увеличения срока службы новой аккумуляторной батареи перед использованием необходимо провести ее полный разряд (до срабатывания сигнализации РАЗРЯД) с последующим полным зарядом. Если аккумуляторная батарея хранилась при отрицательных температурах или при температурах более 25 °С, то перед зарядом необходимо выдержать ее при температуре (20 ± 5) °С в течение (3 - 4) ч.

Блок аккумуляторный ИБЯЛ.563511.004 подлежит замене при использовании его ресурса или при его неисправности.
