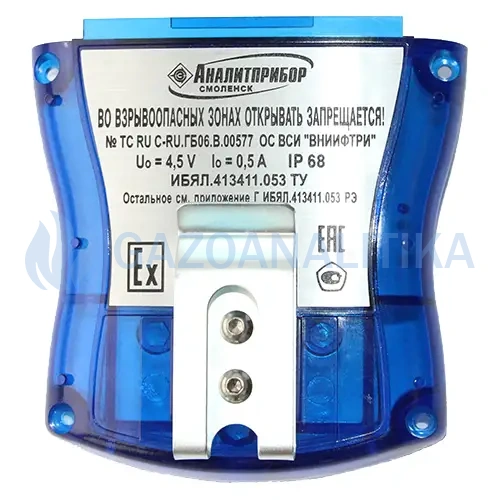

Аккумуляторный блок ИБЯЛ.563511.002 / ИБЯЛ.563511.005 для газоанализаторов Анкат-7664Микро-00,..,-18 и Анкат-7664Микро-20,..,-45

Блоки аккумуляторные ИБЯЛ.563511.002 и ИБЯЛ.563511.005 предназначены для питания газоанализаторов Анкат-7664Микро-00,..,-18 и Анкат-7664Микро-20,..,-45.

Напряжение питания аккумуляторной батареи – от 3,0 до 4,2 В.

Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при температуре окружающей среды (20±5)°С не менее:

• при работе с диффузионным способом отбора пробы:
  • для газоанализаторов исполнений АНКАТ-7664Микро-06,..,-09 и АНКАТ-7664Микро-23,..,-25 – 24 ч.;
  • для газоанализаторов исполнений АНКАТ-7664Микро-20,..,-22, -26,..,-29, -36,..,-38 – 16 ч.;
  • для газоанализаторов исполнений АНКАТ-7664Микро-11 – 6 ч.;
  • для остальных газоанализаторов (с одним из каналов Ex, CH4, ΣCH, C3H8) – 10 ч. (ИБЯЛ.563511.002);
  • для остальных газоанализаторов - 10 ч. (ИБЯЛ.563511.005).
• при работе с принудительным способом отбора пробы от побудителя расхода:
  • для газоанализаторов Анкат-7664Микро-00,..,-18 и исполнений АНКАТ-7664Микро-23,..,-25 – 8 ч.;
  • для газоанализаторов исполнений АНКАТ-7664Микро-20,..,-22, -26,..,-45 – 6 ч.

Примечание: чистый воздух - воздух, в котором отсутствуют примеси горючих газов и загрязняющих веществ.

Блоки аккумуляторные ИБЯЛ.563511.002 и ИБЯЛ.563511.005 состоят из модуля искрозащиты и залитой компаундом батареи аккумуляторной, состоящей из трех аккумуляторов типоразмера АА.

Компаунд сохраняет свои свойства во всем рабочем диапазоне температур. Предохранение аккумуляторного отсека от умышленного вскрытия обеспечивается предупредительной надписью на его крышке. Цепь заряда батареи защищена блокирующими диодами.

Заряд аккумуляторных батарей ИБЯЛ.563511.002 / ИБЯЛ.563511.005 для Анкат-7664Микро

Заряд аккумуляторных батарей ИБЯЛ.563511.002 и ИБЯЛ.563511.005 осуществляется при помощи зарядного устройства (адаптер 220В/USB I>0,5А, поставляется по отдельному заказу) или ПЭВМ, при температуре окружающей среды (20 ± 5)°С.

Если газоанализаторы Анкат-7664Микро хранились или эксплуатировались при температуре, резко отличной от температуры проведения заряда, рекомендуется перед началом заряда выдержать газоанализаторы при температуре (20 ± 5)°С в течение 3-4 ч.

Время заряда батареи аккумуляторной:

• ИБЯЛ.563511.002 – 16 ч.;
• ИБЯЛ.563511.005 – 4 ч.

Предпочтительный режим эксплуатации аккумуляторной батареи - полный разряд батареи аккумуляторной (до срабатывания сигнализации разряда), а затем ее заряд.

Для заряда батареи аккумуляторной газоанализатор Анкат-7664Микро необходимо перевести в режим заряда (значок «» в меню настройки), при котором микроконтроллер газоанализаторов переводится на пониженную частоту, отключаются ТХД и ИКД и не проводятся измерения.

Батарея аккумуляторная полностью заряжена, если напряжение заряда, отображаемое в меню настройки, не менее 4,1 В.

Заряд батареи аккумуляторной проводить следующим образом:

• для ИБЯЛ.563511.002 (Анкат-7664Микро-00,..,-18):
  • вывинтить накладку, закрывающую гнездо «USB»;
  • включить адаптер 220В/USB в сеть переменного тока (или кабель USB 2.0 A-mini-B из комплекта ЗИП - во включенную ПЭВМ);
  • подключить кабель адаптера (или кабель USB 2.0 A-mini-B) к гнезду «USB» газоанализаторов, при этом газоанализаторы должны включиться самостоятельно, нажатия на кнопку «» в данном случае не требуется;
  • дождаться выхода газоанализаторов в режим измерений, затем войти в режим настройки (значок «»), в этом режиме выбрать значок «» и нажать кнопку «», при этом значок «» сменится значком «», высветится надпись «Заряд» и начнется заряд батареи аккумуляторной;
  • по истечении 16 ч отключить кабель от газоанализатора, в меню настройки выбрать значок «» и нажать кнопку «», после чего значок «» сменится значком «».
• для ИБЯЛ.563511.005 (Анкат-7664Микро-20,..,-45):
  • включить адаптер 220В/USB в сеть переменного тока (или кабель USB 2.0 A-mini-B из комплекта ЗИП - во включенную ПЭВМ);
  • подключить кабель адаптера (или кабель USB 2.0 A-mini-B) к гнезду «USB» газоанализаторов, подключить газоанализатор к адаптеру или к ПЭВМ;
  • в появившемся окне выбрать пункт «ЗАРЯД» и нажать кнопку «». Примечание - Если не выбран другой пункт меню, то газоанализаторы автоматически переходят через 15 с в режим заряда;
  • по окончании заряда отключить кабель от газоанализатора.

Рекомендации по использованию аккумуляторных батарей ИБЯЛ.563511.002 / ИБЯЛ.563511.005 для газоанализаторов Анкат-7664Микро

Запрещается проводить заряд батареи аккумуляторной во взрывоопасных зонах!

Запрещается отключение разъема блока аккумуляторного при включенном газоанализаторе! Отключение разъема аккумуляторного блока при включенном газоанализаторе приводит к повреждению газоанализаторов и утрате гарантии!

С целью предотвращения повреждения аккумуляторной батареи вследствие глубокого разряда, при длительных перерывах в работе с газоанализаторами следует заряжать аккумуляторную батарею:

• не реже 1 раза в 15 суток для аккумулятора ИБЯЛ.563511.002;
• 1 раз в 30 суток для аккумулятора ИБЯЛ.563511.005;

либо разрядить батарею аккумуляторную, отсоединить ее от газоанализаторов и хранить отдельно.
