ТКА-ПКМ (42) предназначен для измерения освещённости в видимой области спектра, энергетической освещённости в области спектра (280 ÷ 400) нм — УФ-(А+В) температуры и относительной влажности воздуха.
Область применения ТКА-ПКМ (42) - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы ТКА-ПКМ (42)
Конструктивно прибор выполнен в виде двух функциональных блоков: блока обработки информации (БОИ) и измерительной головки (ИГ), соединённых между собой кабелем связи.
На лицевой стороне БОИ расположены ЖК–индикатор и переключатель каналов измерений. На обратной стороне БОИ расположена крышка батарейного отсека.
На лицевой стороне ИГ располагаются фотоприёмные устройства (ФПУ) с корригирующими фильтрами, формирующими спектральную характеристику. В верхней части ИГ установлен зонд с датчиками относительной влажности и температуры воздуха.
Принцип работы прибора заключается в преобразовании датчиками световых и климатических параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора. Прибор аналоговый, встроенного ПО не имеет.
Для определения желаемого параметра достаточно поместить ИГ в зону измерений и считать с жидкокристаллического дисплея измеренное значение.

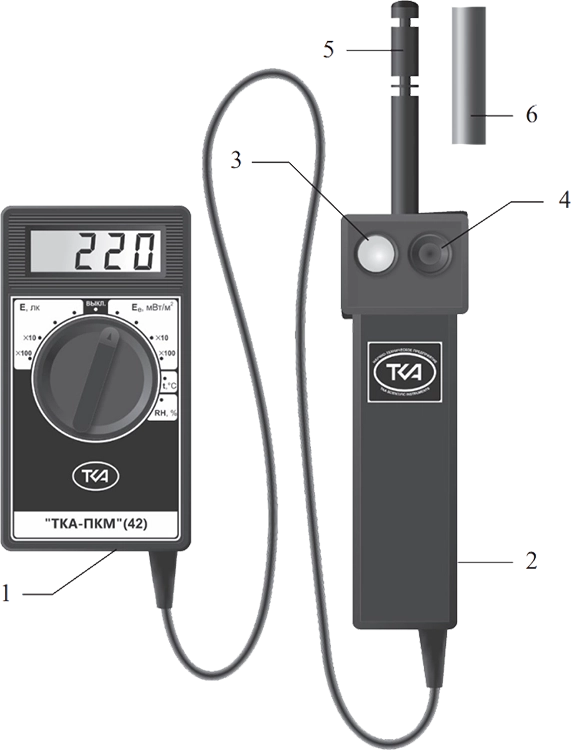

Внешний вид ТКА-ПКМ (42)
1 - Блок обработки информации
2 - Измерительная головка
3 - ФПУ “Люксметр”
4 - ФПУ “УФ-радиометр”
5 - Зонд с датчиками
6 - Защитный колпачок
Достоинства ТКА-ПКМ (42) перед аналогами
- совмещение в одном приборе сразу нескольких каналов измерений;
- возможность измерения одной несменной головкой;
- компактность и удобство в эксплуатации.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости в видимой области спектра | ± 8,0 % |
| Диапазон измерений энергетической освещённости в спектральном диапазоне УФ-(А+В) (280 ÷ 400) нм | от 10 до 60 000 мВт/м² |
| Пределы допускаемой основной относительной погрешности измерений энергетической освещённости | ± 10,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30 до +15 и св.+25 до +60°С | ± 3,0 % |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
| Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С | ± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Диапазон измерений относительной влажности воздуха | от 5 до 98 % |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности в диапазоне температур воздуха от +15 до +25 °С | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60°С | ± 3,0 % отн. вл. |

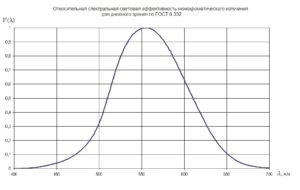

Различие функции относительной спектральной чувствительности фотоприемного устройства Люксметра скорректировано системой светофильтров для соответствия функции относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(λ) по ГОСТ 8.332.
Эффективная опорная плоскость Люксметра совпадает с передней плоскостью косинусной насадки фотоприемного устройства.
Прочие характеристики
|
Габаритные размеры: - блок обработки сигналов (не более) - фотометрическая головка с зондом (не более) |
130х70х30 мм 230х48х55 мм |
| Масса прибора (не более) | 0,34 кг |
| Элемент питания - типоразмер батареи «Крона» | 7,0 - 9,6 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (42)
- Элемент питания типа «Крона» (6F22)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
