ТКА-Хранитель — это многофункциональный измерительный комплекс для исследований и оперативного контроля параметров микроклимата, воздействующих на объекты социально-культурного и художественно-исторического значения в музеях, архивах, складах, для использования в учреждениях культуры и искусства, школьных и краеведческих клубах.
Устройство и принцип работы ТКА-Хранитель
Конструктивно прибор состоит из двух функциональных блоков: измерительной головки и блока обработки сигналов, связанных между собой многожильным кабелем.
В измерительной головке расположены: фотоприемные устройства, чувствительные в ультрафиолетовом и видимом диапазонах спектра, зонд с датчиками температуры и относительной влажности (далее по тексту ТВ-зонд).
На блоке обработки сигналов расположен переключатель режимов работы и жидкокристаллический индикатор, который является отсчетным устройством прибора.
Корпуса измерительной головки и блока обработки сигналов изготовлены из ударопрочного полистирола.
Прибор может работать в одном из четырех возможных режимов работы:
- измерение освещённости;
- измерение энергетической освещённости;
- измерение температуры воздуха;
- измерение относительной влажности воздуха.
На задней стенке блока обработки сигналов расположена крышка батарейного отсека. Рядом указывается заводской порядковый номер прибора. Пломба предприятия-изготовителя устанавливается под крышкой батарейного отсека.
Измерение оптического излучения
Принцип работы прибора заключается в преобразовании фотоприемными устройствами оптического излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещенности (в лк) или энергетической освещенности (в мВт/м2).
Измерение параметров микроклимата
Датчиком температуры является полупроводниковый диод, питаемый постоянным током.
Датчиком влажности является специальный сенсор, параметры которого зависят от значения измеряемой относительной влажности окружающего воздуха.
Электрические сигналы с датчиков температуры и влажности, пропорциональные величине измеряемых параметров, поступают через многожильный кабель связи на вход измерительного блока-преобразователя.
Принцип работы прибора основан на преобразовании параметров сенсора влажности и напряжения датчика температуры в числовые значения измеряемых параметров, с отображением результатов измерений на жидкокристаллическом индикаторе.
В случае конденсации паров воды на поверхности датчиков показания прибора не нормируются.
При резком изменении температуры и влажности окружающего воздуха необходимо выдержать прибор во времени для установления тепло-влажного равновесия между ТВ-зондом и окружающей средой.

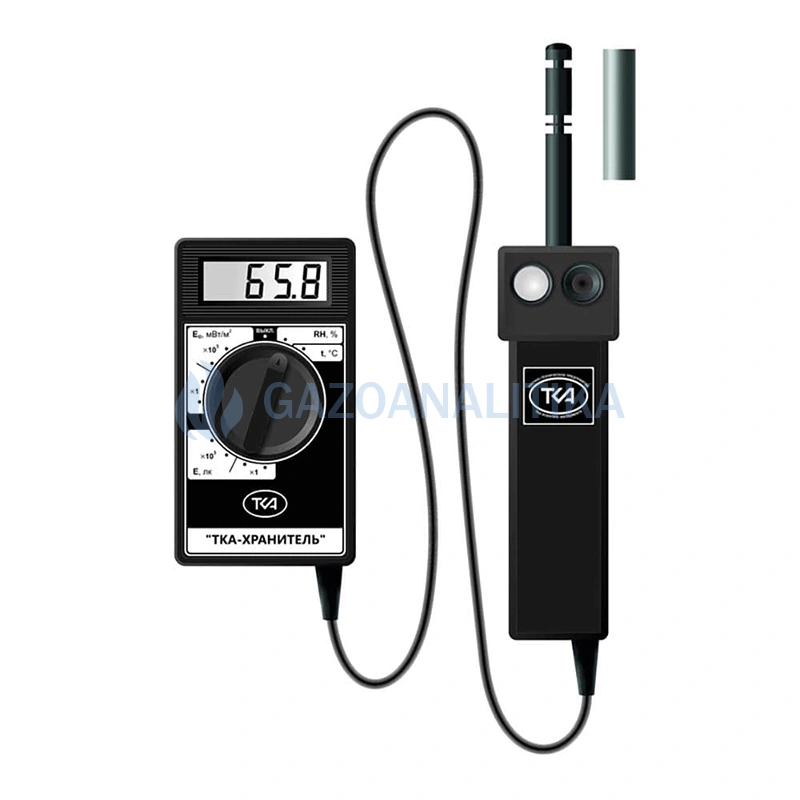

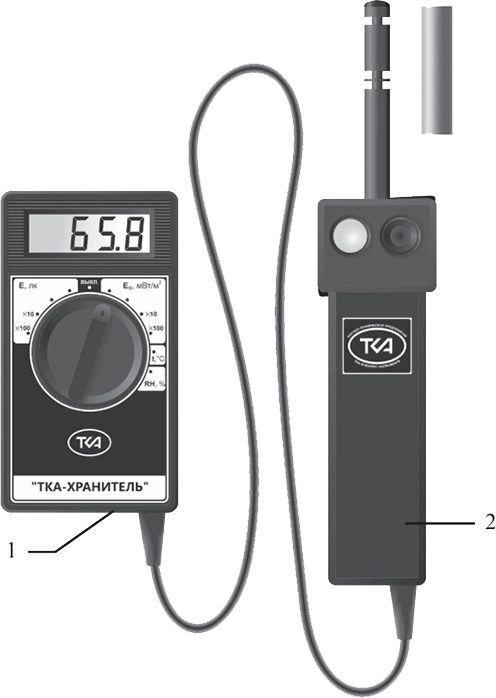

Внешний вид ТКА-Хранитель
1 - Блок обработки сигналов
2 - Измерительная голова
Достоинства ТКА-Хранитель
- объединяет в себе функции универсального люксметра, УФ-радиометра с повышенной чувствительностью, измерителя температуры и влажности воздуха;
- повышенное быстродействие;
- улучшенные эксплуатационные характеристики;
- высокоточный платиновый датчик температуры;
- малое энергопотребление.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Основная относительная погрешность измерений освещённости | ± 8,0 % |
| Диапазон показаний энергетической освещённости УФ-(А+В) | от 1 до 200 000 мВт/м² |
| Диапазон измерений энергетической освещённости УФ-(А+В) | от 10 до 40 000 мВт/м² |
| Основная относительная погрешность измерений энергетической освещённости | ± 10,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30 до 15 и св. +25 до 60°С | ± 3,0 % |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Диапазон измерений относительной влажности воздуха | от 5 до 98 % |
| Основная абсолютная погрешность измерений относительной влажности | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60°С | ± 3,0 % отн. вл. |

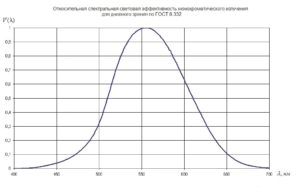

Различие функции относительной спектральной чувствительности фотоприемного устройства Люксметра скорректировано системой светофильтров для соответствия функции относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(λ) по ГОСТ 8.332.
Эффективная опорная плоскость Люксметра совпадает с передней плоскостью косинусной насадки фотоприемного устройства
Прочие характеристики
|
Габаритные размеры: — блок обработки сигналов (не более) — фотометрическая головка с зондом (не более) |
130 х 70 х 30 мм 230 х 48 х 55 мм |
| Масса прибора (не более) | 0,4 кг |
| Элемент питания — типоразмер батареи «Крона» | 9 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |
- Приборный комплекс ТКА-Хранитель
- Элемент питания типа «Крона» (6F22)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
