Прибор предназначен для измерения скорости движения, температуры и относительной влажности воздуха внутри помещений с возможностью вывода информации на ПК.
Область применения прибора - cанитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы
Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.
На лицевой стороне БОИ расположены: ЖК-дисплей и органы управления: кнопки ВКЛ./ВЫКЛ., ПОДСВЕТКА и три функциональные кнопки.
На обратной стороне БОИ расположена крышка батарейного отсека.
Зонд с датчиками находится в верхней части измерительной головки.
На правой боковой стороне БОИ расположен USB-разъём, предназначенный для связи прибора с ПК.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора.
Для определения желаемого параметра достаточно поместить измерительную головку в зону измерений и считать с жидкокристаллического дисплея измеренное значение.

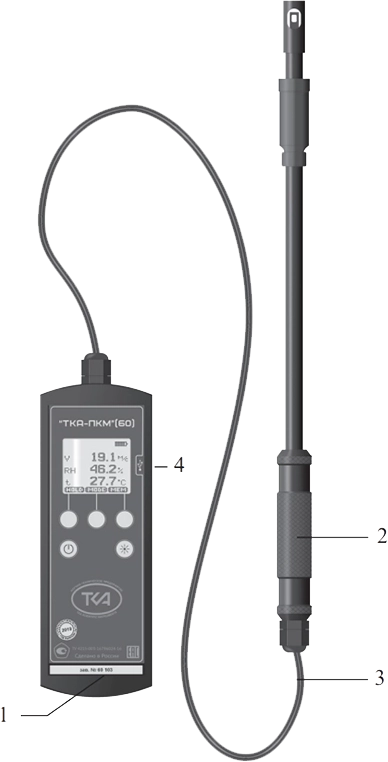

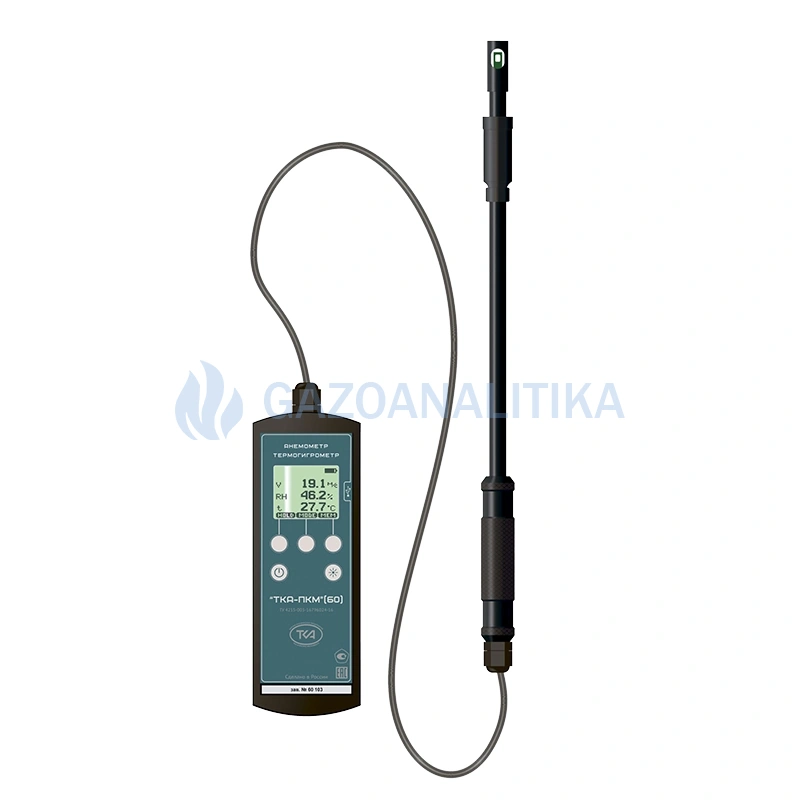

Внешний вид ТКА-ПКМ (60)
1 – Блок обработки информации
2 – Измерительная головка
3 – Кабель связи
4 – USB-разъём
Включение прибора и его отключение производится однократным нажатием кнопки ВКЛ./ВЫКЛ.

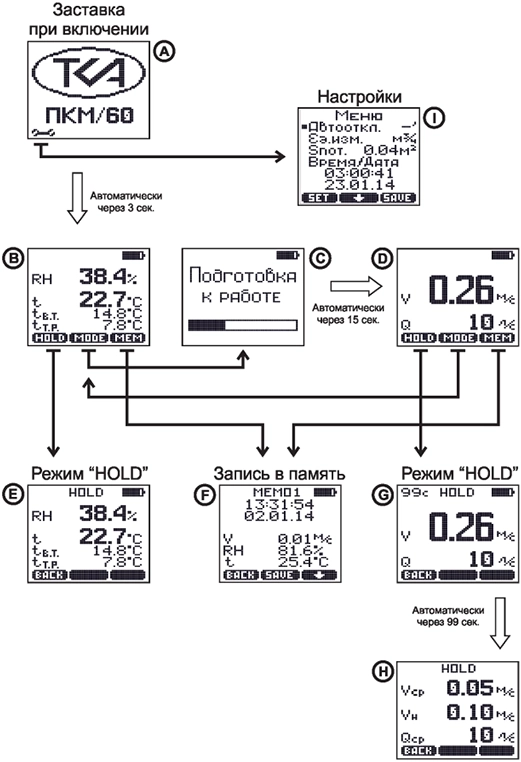

Переключение экранов происходит в следующем порядке:
(А) – стартовый экран, появляется после включения прибора, задержка 3 с на отображение: номера модели, логотипа фирмы и возможности войти в режим настроек.
(I) – экран настроек, переход к нему осуществляется после нажатия первой функциональной клавиши (символ ключа в левом нижнем углу экрана) во время отображения стартового экрана (А). В меню настроек можно: включить/выключить автомат отключения прибора (через 5 минут), выбрать единицы измерения объемного расхода воздуха (л/с или м3/ч), задать площадь поперечного сечения потока (Sпот.). Значения в каждой строке экрана настроек изменяются нажатием кнопки SET, переход на следующую строку осуществляется средней кнопкой со стрелкой, для выхода из экрана настроек и сохранения всех изменений нажмите SAVE.
(B) – экран отображает: относительную влажность (RH) и температуру (t) воздуха, температуру влажного термометра (t в.т.) и температуру точки росы (t т.р.).
(D) – экран второго режима работы прибора отображает: скорость движения (V) и объемный расход (Q) воздуха. Переключение между экранами (B) и (D) осуществляется кнопкой MODE.
(F) – экран (MEMO) отображает память прибора, переход в него возможен из экранов (B) и (D). В памяти прибора организовано девять ячеек для данных, сохранение в них информации осуществляется пользователем нажатием второй функциональной клавиши (SAVE), при этом в память прибора сохраняется (сохраняются) текущий(е) измеряемый(е) параметр(ы), а так же временная метка к сохраненным данным. Переход к следующей ячейке осуществляется нажатием третьей функциональной клавиши (стрелка вниз).
(Е) – экран (HOLD) отображает мгновенные значения относительной влажности и температуры воздуха, температуры влажного термометра и температуры точки росы.
(G) – экран (HOLD) отображает мгновенные значения скорости движения и объемного расхода воздуха. По завершении времени экспозиции (99 секунд) происходит автоматический переход к экрану (H).
(H) – экран (HOLD) отображает мгновенное значения скорости движения воздуха (Vн) и средние значения скорости движения (Vср) и объемного расхода (Qср) воздуха за время экспозиции.
Расположение символов на ЖК-дисплее
Программное обеспечение
По предварительному заказу приборы могут быть укомплектованы кабелем USB и носителем информации с ПО:
- Монитор_ПКМ(50-60) – ПО для мониторинга показаний прибора;
- DateClockSet_ПКМ(50-60) – ПО для чтения сохраненных данных;
- ТКА Анализатор ВПО v1.0 – ПО для проведения поверки.

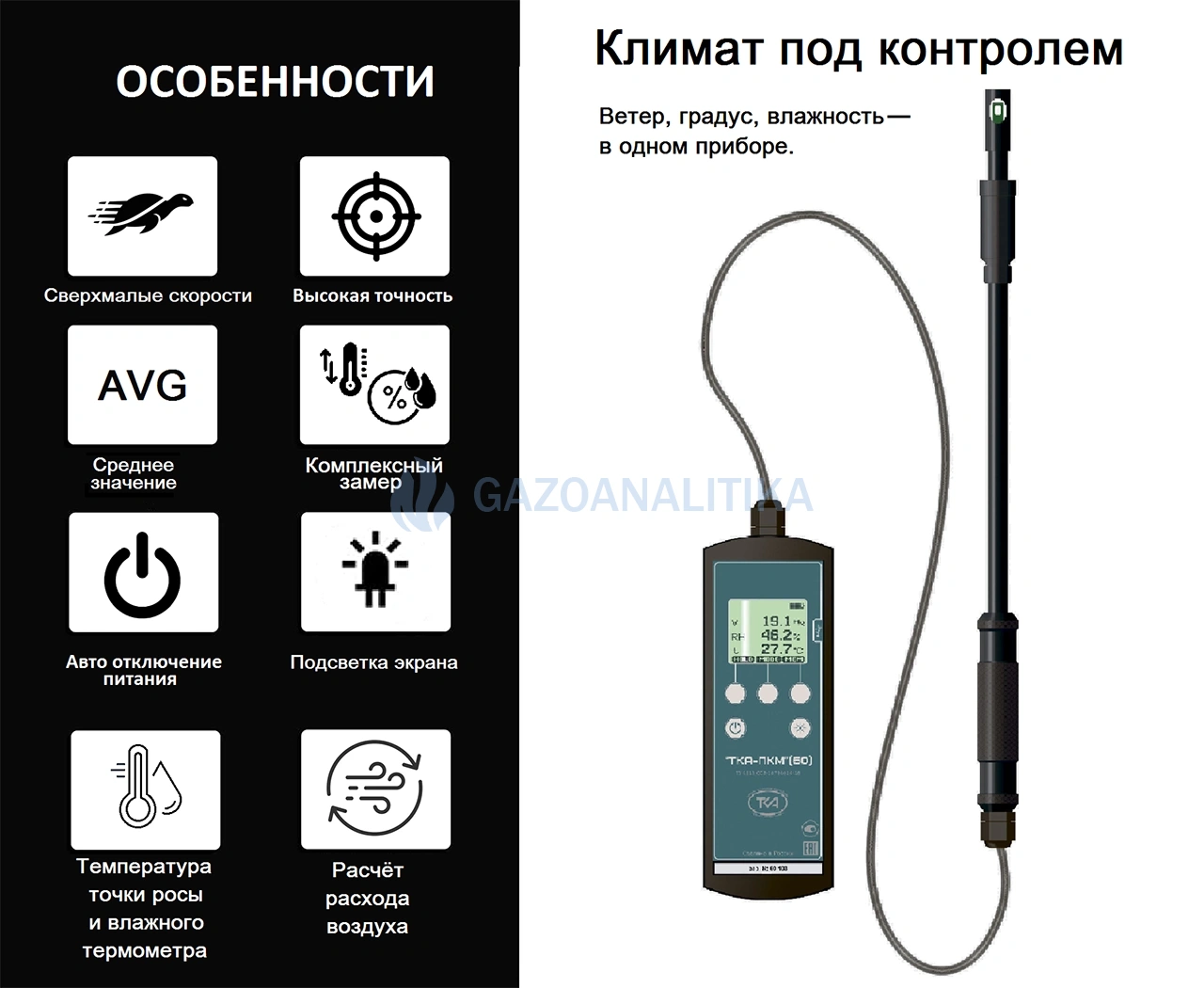

Преимущества прибора
- высокая чувствительность, надежность и некритичность к характеристикам контролируемых потоков;
- дополнительный канал измерения (относительной влажности воздуха) расширяет эксплуатационные возможности термоанемометра;
- многофункциональность анемометра.
Технические характеристики
| Диапазон измерений скорости движения воздуха | от 0,1 до 20 м/с |
|
Основная абсолютная погрешность измерений скорости движения воздуха (V): — в диапазоне (от 0,1 до 1,0) м/с — в диапазоне (>1,0 до 20) м/с |
± (от 0,045 до 0,05·V) м/с ± (от 0,1 до 0,05·V) м/с |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Диапазон измерений относительной влажности воздуха | от 5 до 98 % |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности воздуха при температуре воздуха от +15 до +25°С | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности воздуха при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60°С | ± 3,0 % отн. вл. |
Прочие характеристики
|
Габаритные размеры: — блок обработки сигналов — измерительная головка |
205 х 65 х 28 мм 375 х Ø22 мм |
| Масса прибора (не более) | 0,35 кг |
| Для питания приборов используются элементы питания типа АА | 1,8 — 3,4 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (60)
- Элемент питания типа АА (4 шт.)
- Руководство по эксплуатации
- Паспорт
- Носитель информации с программным обеспечением (опция, по дополнительному заказу)
- Кабель последовательного порта (опция, по дополнительному заказу)
- Сумка для прибора
- Транспортная тара
