Прибор предназначен для измерения относительной влажности (RH, %) , температуры (t, °С) воздуха и атмосферного давления. Прибор может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданных интервалом и передавая их по Wi-Fi.
Область применения прибора: объективный мониторинг микроклимата и температурное картирования микроклимата в производственных помещениях и складах, в медицинских учреждениях, в музеях и библиотеках, в объектах общественного питания, а также в других случаях одновременного контроля параметров в одном или нескольких помещениях.
Варианты исполнения
| Наименование | Температура | Относительная влажность | Атмосферное давление |
|---|---|---|---|
| ТКА-ПКЛ (26) | • | • | |
| ТКА-ПКЛ (26)-Д | • | • | • |
Устройство и принцип работы

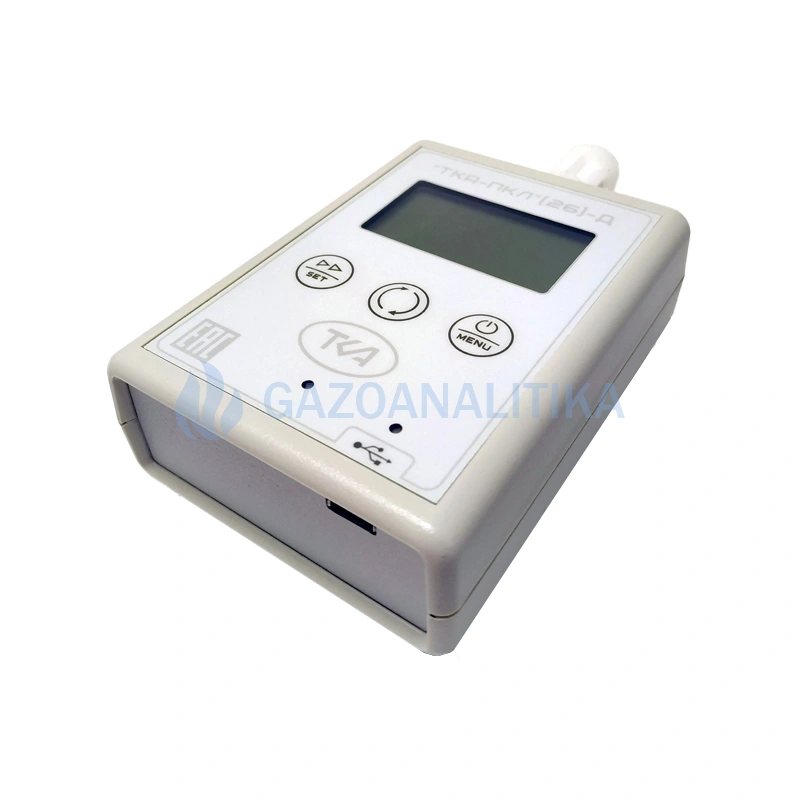

Конструктивно прибор выполнен в виде единого блока. На лицевой стороне корпуса прибора расположены: жидкокристаллический индикатор, два светодиода состояний прибора и три кнопки управления.
Зонд с датчиками измеряемых параметров установлен на верхней торцевой крышке корпуса. Разъём предназначен для связи с ПК.
На обратной стороне корпуса расположены крепежные отверстия для установки магнитов, позволяющих устанавливать прибор на плоские металлические поверхности либо на универсальное крепление, входящее в комплект поставки, которое в свою очередь можно установить на поверхностях с помощью стяжек или другого подходящего крепежа.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора, последующей записи данных значений во внутреннюю энергонезависимую память прибора и передачи их по каналу Wi-Fi (LoRa).
Для определения желаемого параметра достаточно поместить прибор в зону измерений и после установления тепло-влажного равновесия между зондом и окружающей средой считать с жидкокристаллического дисплея измеренное значение.
При необходимости прибор может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданных интервалом и передавая их по Wi-Fi (LoRa).

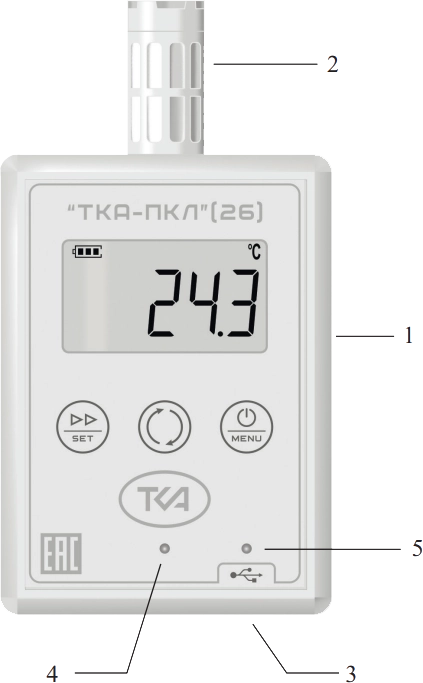

Внешний вид
1 – Блок обработки сигналов
2 – Зонд с датчиками
3 – Разъём micro-USB для подключения к ПК
4 – Индикатор состояния регистратора
5 – Индикатор заряда аккумулятора

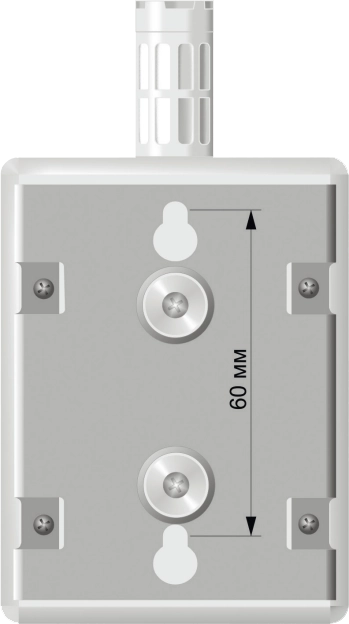

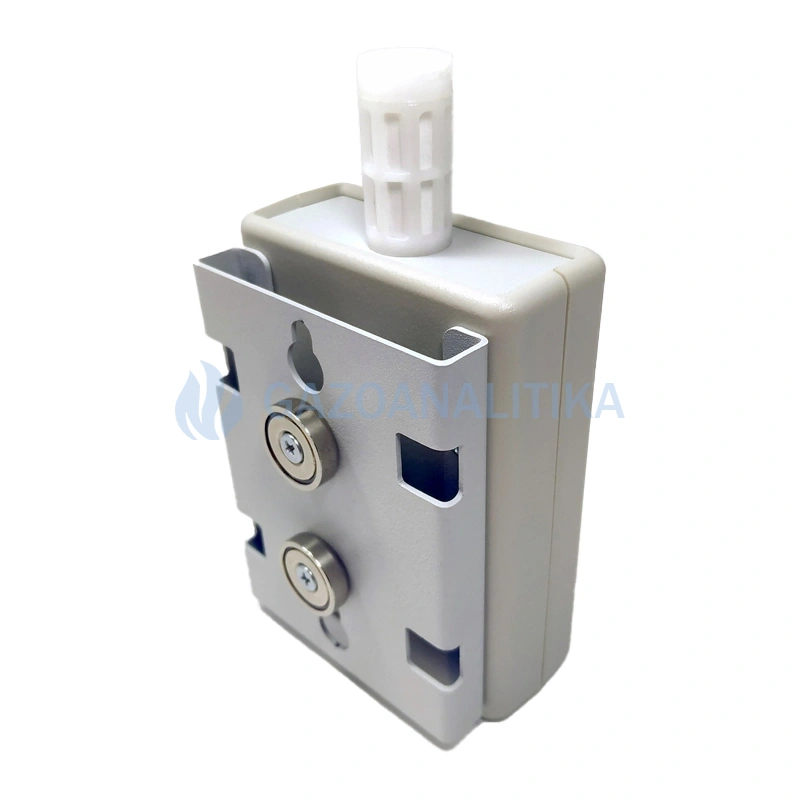

Универсальное крепление на задней части прибора
Программное обеспечение
- ПО для ТКА-ПКЛ — ПО для мониторинга показаний и настройки прибора;
- ТКА Анализатор ВПО v1.1 — ПО для проведения поверки.
Достоинства прибора
- интуитивно понятное управление прибором;
- наличие внутренней памяти для хранения более 524 000 результатов измерений по трем каналам;
- универсальное крепление, позволяющее установить прибор практически на любые поверхности;
- не заниженная в угоду электропотреблению мощность WiFi-передатчика, что обеспечивает уверенный прием информации в сложных условиях и позволяет сэкономить на дополнительном оборудовании при построении измерительно-информационной сети.
| Диапазон измерения относительной влажности воздуха | от 5 до 98 % |
| Диапазон измерения температуры воздуха | от -30 до +60 °С |
| Диапазон измерения атмосферного давления | от 70 до 120 кПа |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25°С | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на каждые 10°С в диапазоне от 0 до +15 °С и св.+25 до +60°С | ± 1,5 % отн. вл. |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления при температурах: от -30 до +5°С включ. св. +5 до +60°С |
± 0,4 кПа ± 0,2 кПа |
| Размер памяти, не менее | 524 000 измерений |
| Интерфейс связи | USB, Wi-Fi |
| Напряжение питания | 3,2 В (несъёмный аккумулятор) |
| Габаритные размеры прибора (не более) | 120х67х40 мм |
| Масса (не более) | 260 г |
| Срок службы | 7 лет |
| Наработка на отказ, не менее | 10000 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
- Измеритель-регистратор параметров микроклимата
- Крепеж с магнитами
- Руководство по эксплуатации
- Паспорт
- Зарядное устройство
- Кабель USB A(m) — micro B(m)
- Носитель информации с ПО
- Транспортная тара
