Прибор предназначен для измерения относительной влажности (RH, %), температуры (t, °С) воздуха и атмосферного давления. Прибор может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданных интервалом с возможностью одновременного контроля параметров микроклимата в различных помещениях.
Область применения прибора: объективный мониторинг микроклимата и температурное картирования микроклимата в производственных помещениях и складах, в медицинских учреждениях, в музеях и библиотеках, в объектах общественного питания, а также в других случаях одновременного контроля параметров в одном или нескольких помещениях.
Варианты исполнения
| Наименование | Температура | Относительная влажность | Атмосферное давление |
|---|---|---|---|
| ТКА-ПКЛ (28) | • | • | |
| ТКА-ПКЛ (28)-Д | • | • | • |
Устройство и принцип работы
Конструктивно прибор выполнен в виде единого блока . На лицевой стороне корпуса прибора расположен светодиод состояний прибора.

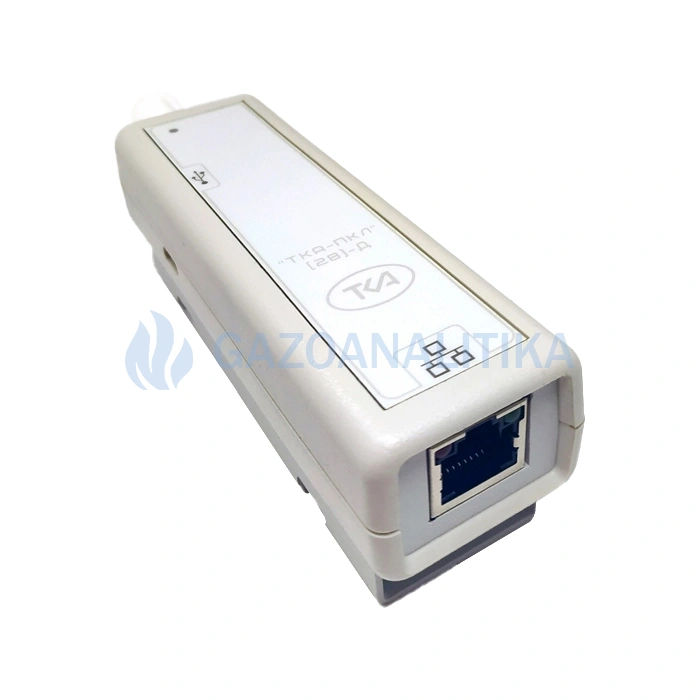

Зонд с датчиками измеряемых параметров установлен на верхней торцевой крышке корпуса. Разъём Ethernet предназначен для подключения к локальной сети. Разъём microUSB предназначен для настройки прибора.

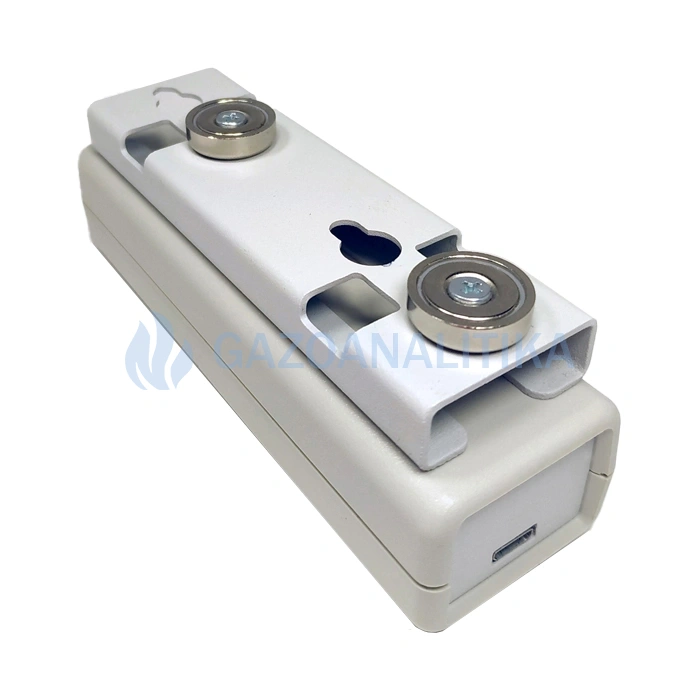

На обратной стороне корпуса расположено универсальное крепление, позволяющее устанавливать прибор на плоские, металлические (с помощью прикручиваемых к креплению магнитов, входящих в комплект поставки) или круглые поверхности (с помощью стяжек).
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой, последующей записи данных значений во внутреннюю энергонезависимую память прибора и передачи их по локальной сети стандарта Ethernet на заданный персональный компьютер.
У данного регистратора-измерителя нет встроенного элемента питания и кнопки включения/выключения, при подключении его с помощью патч-корда (коммутационного шнура) к POE-сплиттеру (POE-инжектору) он включается автоматически.
Для определения желаемого параметра достаточно поместить прибор в зону измерений, подключить его с помощью коммутационного оборудования к локальной сети и после установления тепло-влажного равновесия между зондом и окружающей средой считать с экрана заданного персонального компьютера измеренное значение с помощью специальной программы-монитора.
В комплект поставки входит носитель информации с программным обеспечением, с помощью которого можно настроить регистратор данных, считать из внутренней памяти прибора накопленные данные и осуществлять прием данных по проводным каналам.

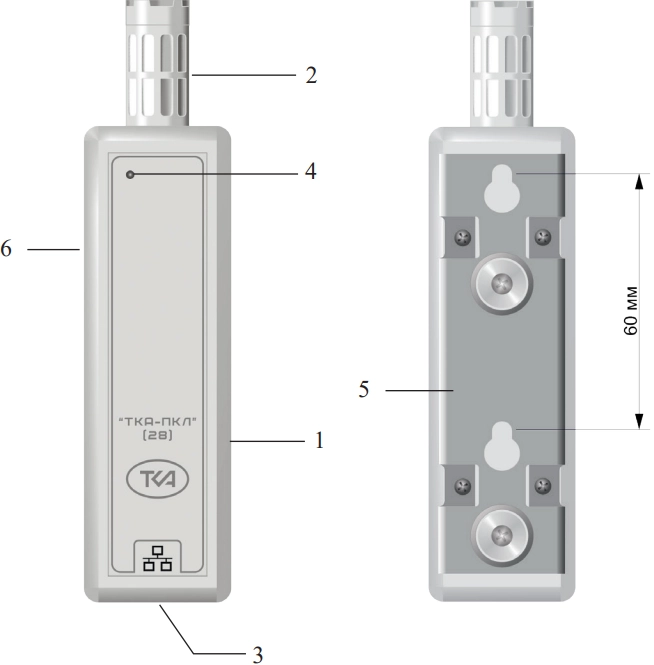

Внешний вид
2 – Зонд с датчиками
3 – Разъём для подключения к сети Ethernet
4 – Индикатор состояния регистратора
5 – Универсальное крепление на задней части прибора
6 – Разъём micro-USB для подключения к ПК
Программное обеспечение
- ПО для ТКА-ПКЛ — ПО для мониторинга показаний и настройки прибора;
- ТКА Анализатор ВПО v1.1 — ПО для проведения поверки.
Достоинства прибора
- наличие внутренней памяти для хранения более 524 000 результатов измерений по трем каналам;
- универсальное крепление, позволяющее установить прибор практически на любые поверхности.
| Диапазон измерения относительной влажности воздуха | от 5 до 98 % |
| Диапазон измерения температуры воздуха | от -30 до +60 °С |
| Диапазон измерения атмосферного давления | от 70 до 120 кПа |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25°С | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на каждые 10°С в диапазоне от 0 до +15 °С и св.+25 до +60°С | ± 1,5 % отн. вл. |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления при температурах: от -30 до +5°С включ. св. +5 до +60°С |
± 0,4 кПа ± 0,2 кПа |
| Размер памяти, не менее | 524 000 измерений |
| Интерфейс связи | USB, Ethernet, питание по стандарту IEEE802.3af/802.3at (инжектор PoE) |
| Напряжение питания | 37 В |
| Габаритные размеры прибора (не более) | 142 х 37 х 38 мм |
| Масса (не более) | 170 г |
| Срок службы | 7 лет |
| Наработка на отказ, не менее | 10000 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
- Измеритель-регистратор параметров микроклимата
- Крепеж с магнитами
- Руководство по эксплуатации
- Паспорт
- Кабель USB A(m) — microB(m)
- Носитель информации с ПО
- Транспортная тара
