Прибор предназначен для измерения относительной влажности (RH, %), температуры (t, °С) воздуха и атмосферного давления. Прибор может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданным интервалом с возможностью одновременного контроля параметров микроклимата в различных помещениях.
Область применения прибора: объективный мониторинг микроклимата и температурное картирования микроклимата в производственных помещениях и складах, в медицинских учреждениях, в музеях и библиотеках, в объектах общественного питания, а также в других случаях одновременного контроля параметров в одном или нескольких помещениях.
Варианты исполнения
| Наименование | Температура | Относительная влажность | Атмосферное давление |
|---|---|---|---|
| ТКА-ПКЛ (30) | • | • | |
| ТКА-ПКЛ (30)-Д | • | • | • |
Устройство и принцип работы
Конструктивно прибор выполнен в виде единого блока со съемной верхней крышкой, а наличие фланцев у корпуса прибора расширяет возможности при его монтаже. На нижнем торце корпуса прибора установлены зонд с датчиками измеряемых параметров и кабельный ввод для подключения к измерителю кабеля питания и передачи данных по интерфейсу RS-485, благодаря чему измеритель-регистратор может быть использован как ведомое устройство в промышленных сетях Modbus. Для обеспечения работоспособности измерителя-регистратора необходимо подключить линии A, B интерфейса RS-485, подать напряжение питания и присвоить сетевой адрес данному устройству.
Так как прибор реализован в пыле- и влагозащищенном корпусе, доступ к клеммнику, разъему mini-USB и переключателю терминирования линии возможен при снятой верхней крышке. Разъём mini-USB предназначен для настройки прибора, а клеммник - для подключения 4-жильного кабеля связи и питания, заведенного через кабельный ввод. При этом каждый контакт съемного клеммника имеет обозначение на плате: G - земля питания, B - линия данных B, A - линия данных A, V - плюс питания.
С помощью переключателя можно задать адрес устройства Modbus, не подключая прибор к ПК. Задание адреса осуществляется в двоичном виде с помощью смещения каждого отдельно белого движка вправо. Положение каждого отдельного движка справа соответствует значению 1 в соответствующем месте байта адреса. Т.е. когда все движки слева - адрес равен 0; когда все справа - 255; когда только первый верхний - 1 и т.д.
Следует учесть, что любые подключения к прибору и его техническое обслуживание следует производить только при отключенном питании, а для герметичности соединения съемная крышка с уплотнителем и гайка кабельного ввода должны быть плотно прикручены.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой, последующей записи данных значений во внутреннюю энергонезависимую память прибора и передачи их по интерфейсу RS-485 на персональный компьютер.
У данного регистратора-измерителя нет встроенного элемента питания и кнопки включения/выключения, при подаче питания он включается автоматически.
Для определения желаемого параметра достаточно поместить прибор в зону измерений, подключить его с помощью коммутационного оборудования к персональному компьютеру и после установления тепло-влажного равновесия между зондом и окружающей средой считать с его экрана с помощью специальной программы-монитора измеренное значение.
В комплект поставки входит носитель информации с программным обеспечением, с помощью которого можно настроить данный измеритель, подключив его к ПК.

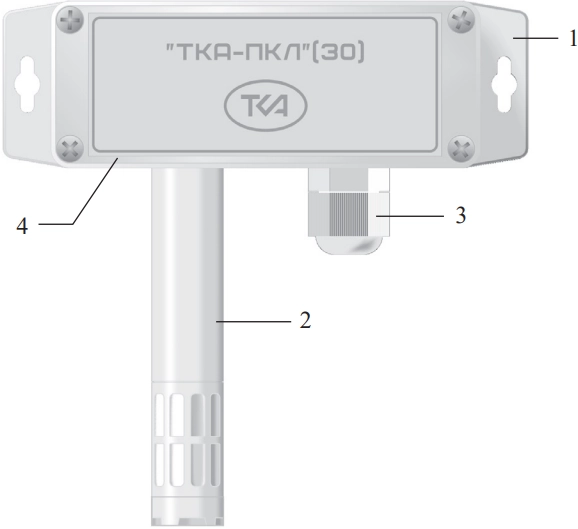

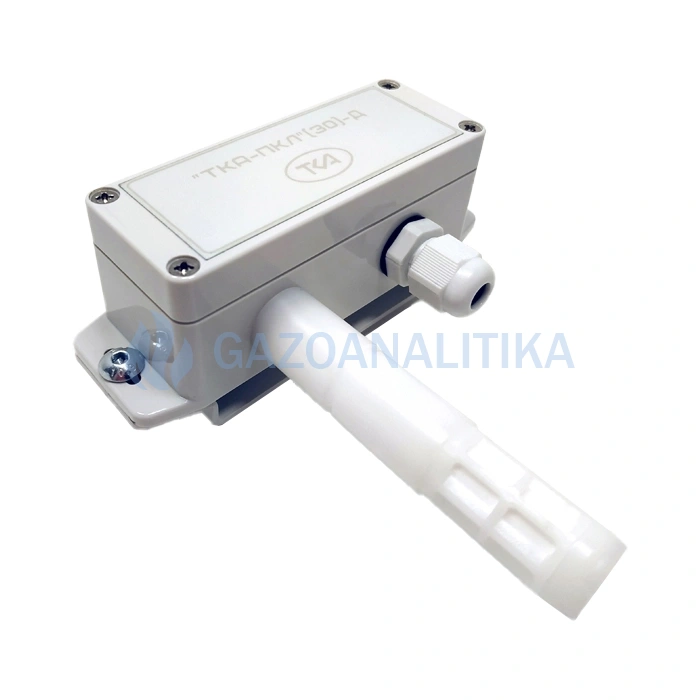

Внешний вид
2 – Зонд с датчиками
3 – Кабельный ввод
4 – Съемная крышка

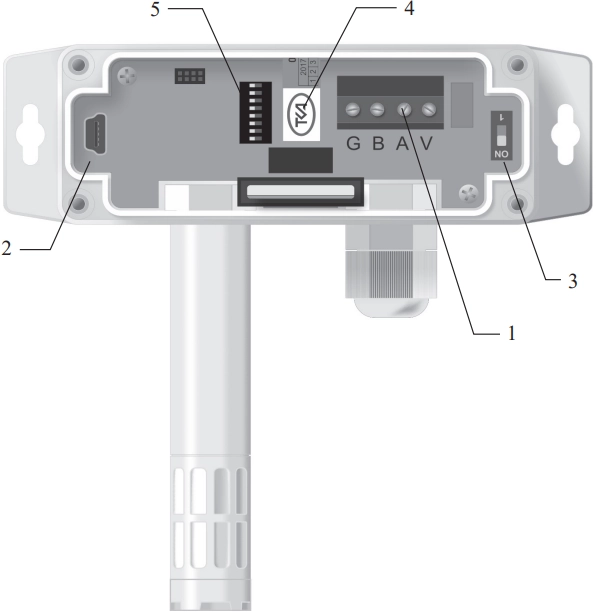

2 – Разъем mini-USB
3 – Переключатель терминатора
4 – Пломба предприятия-изготовителя
5 – Переключатель задания адреса Modbus
Программное обеспечение
- ПО для ТКА-ПКЛ — ПО для мониторинга показаний и настройки прибора;
- ТКА Анализатор ВПО v1.1 — ПО для проведения поверки.
Достоинства прибора
- наличие внутренней памяти для хранения более 524 000 результатов измерений по трем каналам;
- универсальное крепление, позволяющее установить прибор практически на любые поверхности.
| Диапазон измерения относительной влажности воздуха | от 5 до 98 % |
| Диапазон измерения температуры воздуха | от -30 до +60 °С |
| Диапазон измерения атмосферного давления | от 70 до 120 кПа |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности | ± 3,0 % отн. вл. |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления при температурах: от -30 до +5°С включ. св. +5 до +60°С |
± 0,4 кПа ± 0,2 кПа |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на каждые 10°С в диапазоне от 0 до +60°С | ± 1,5 % отн. вл. |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Размер памяти, не менее | 524 000 измерений |
| Интерфейс связи | USB, RS-485 |
| Напряжение питания | 6…30В постоянного тока |
| Габаритные размеры прибора (не более) | 112 х 111 х 36 мм |
| Масса (не более) | 110 г |
| Срок службы | 7 лет |
| Наработка на отказ, не менее | 10000 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
- Измеритель-регистратор параметров микроклимата

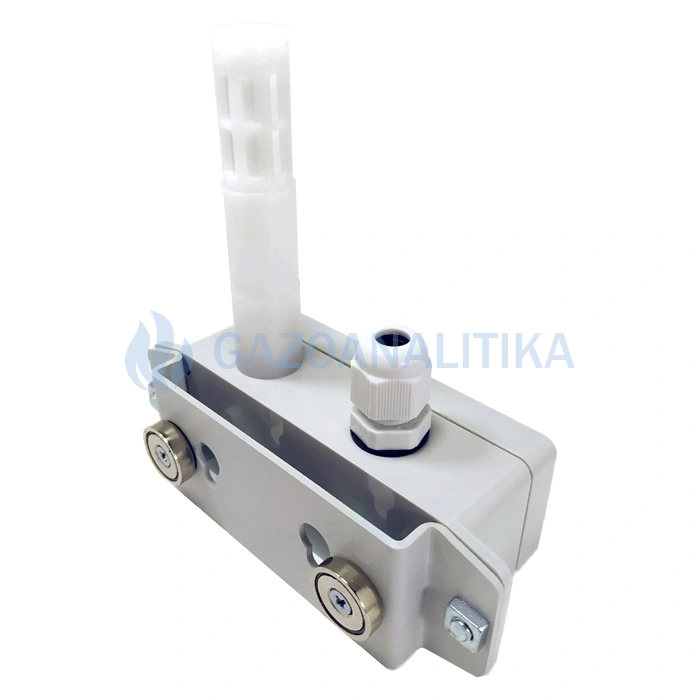

- Крепеж с магнитами
- Руководство по эксплуатации
- Паспорт
- Кабель USB A(m) — microB(m)
- Носитель информации с ПО
- Транспортная тара
