Прибор предназначен для измерения скорости движения и температуры воздуха.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Термоанемометр может измеряет температуру потока воздуха, скорость и объемный расход как в самом канале воздуховода, так и на входе или выходе из него. С помощью термоанемометра вы можете проводить измерения как в отдельных точках, так и выполнять серии измерений по всей длине канала. Если вы введете величину площади поверхности, то прибор автоматически рассчитает объем потока воздуха в м3/ч.
Устройство и принцип работы
Прибор комбинированный выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.
На лицевой стороне БОИ расположены: ЖК-дисплей и органы управления: кнопки ВКЛ./ВЫКЛ., ПОДСВЕТКА и три функциональные кнопки.
На обратной стороне БОИ расположена крышка батарейного отсека.
Зонд с датчиками находится в верхней части измерительной головки.
На правой боковой стороне БОИ расположен USB-разъём, предназначенный для связи прибора с ПК.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора.
Для определения желаемого параметра достаточно поместить измерительную головку в зону измерений и считать с жидкокристаллического дисплея измеренное значение.

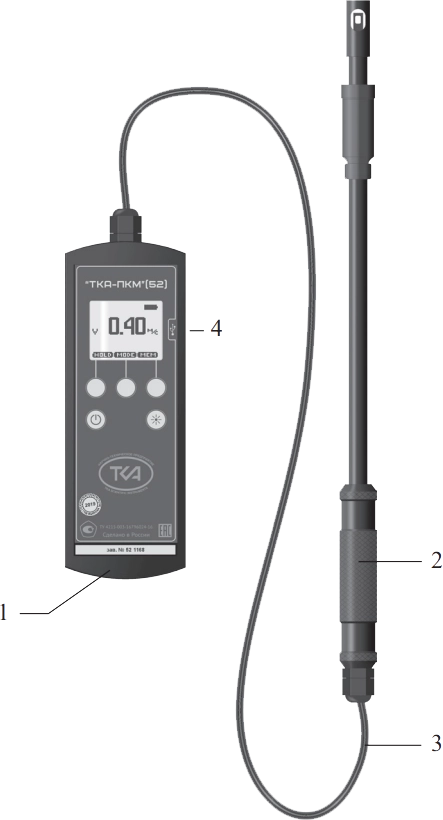

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
3 – Кабель связи
4 – USB-разъём
Программное обеспечение
По предварительному заказу приборы могут быть укомплектованы кабелем USB и носителем информации с ПО:
- Монитор_ПКМ(50-60) – ПО для мониторинга показаний прибора;
- DateClockSet_ПКМ(50-60) – ПО для чтения сохраненных данных;
- ТКА Анализатор ВПО v1.0 – ПО для проведения поверки.
Достоинства прибора
- компактность и удобство в эксплуатации;
- возможность связи с ПК;
- высокая чувствительность;
- высокая надежность и некритичность к характеристикам контролируемых потоков;
- многофункциональность анемометра.
Технические характеристики
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Диапазон измерений скорости движения воздуха | от 0,1 до 20 м/с |
|
Основная абсолютная погрешность измерений скорости движения воздуха (V): — в диапазоне (от 0,1 до 1,0) м/с — в диапазоне (>1,0 до 20) м/с |
± (от 0,045 до 0,05·V) м/с ± (от 0,1 до 0,05·V) м/с |
В приборе реализована опция измерения усреднённого за определённый промежуток времени (100 с) скорости движения воздуха (в соответствии с рекомендациям к СанПиН, см., например, Руководство «Физические факторы. Эколого-гигиеническая оценка и контроль». М. «Медицина», 1999, т.2., стр. 416).
Прочие характеристики
|
Габаритные размеры: — блок обработки сигналов — измерительная головка |
205 х 65 х 28 мм 375 х Ø22 мм |
|
Зонд: — диаметр max — диаметр min — длина |
14 мм 10 мм 270 мм |
| Масса прибора (не более) | 0,35 кг |
| Питание — 2 (или 4) элемента питания типа АА | 1,8 — 3,4 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (52)
- Элемент питания типа АА (4 шт.)
- Руководство по эксплуатации
- Паспорт
- Носитель информации с программным обеспечением (опция, по дополнительному заказу)
- Кабель последовательного порта (опция, по дополнительному заказу)
- Сумка для прибора
- Транспортная тара
