Прибор предназначен для измерения следующих параметров окружающей среды: относительной влажности и температуры воздуха, а также отображения справочного параметра: атмосферного давления в диапазоне 80 ÷ 110 кПа и вычисляемых в режиме реального времени параметров: температуры влажного термометра (tвл, °С) и точки росы (tтр, °С), с выходом на ПК.
Область применения - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы

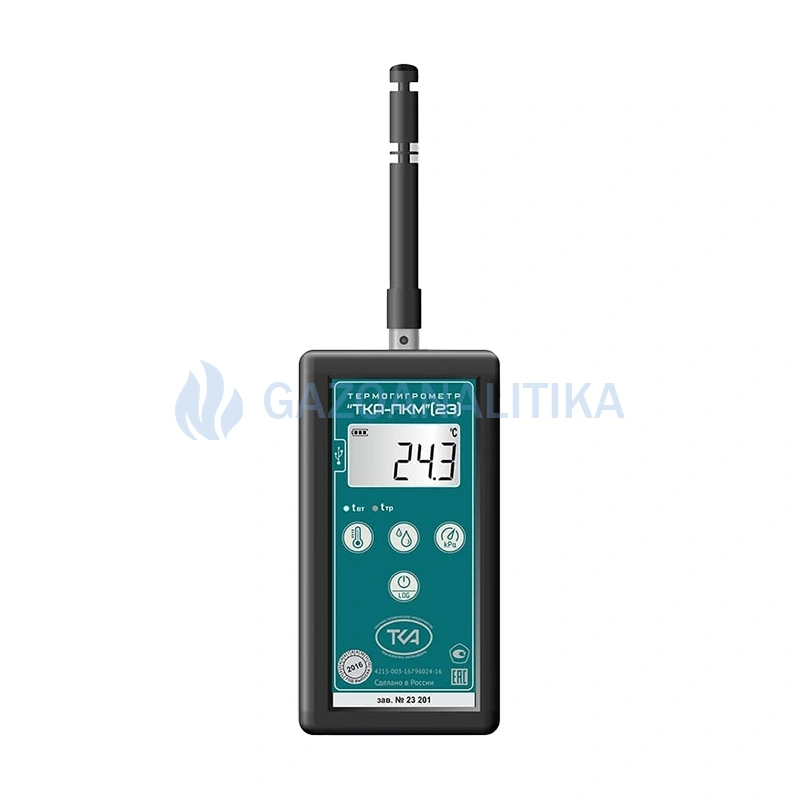

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ).

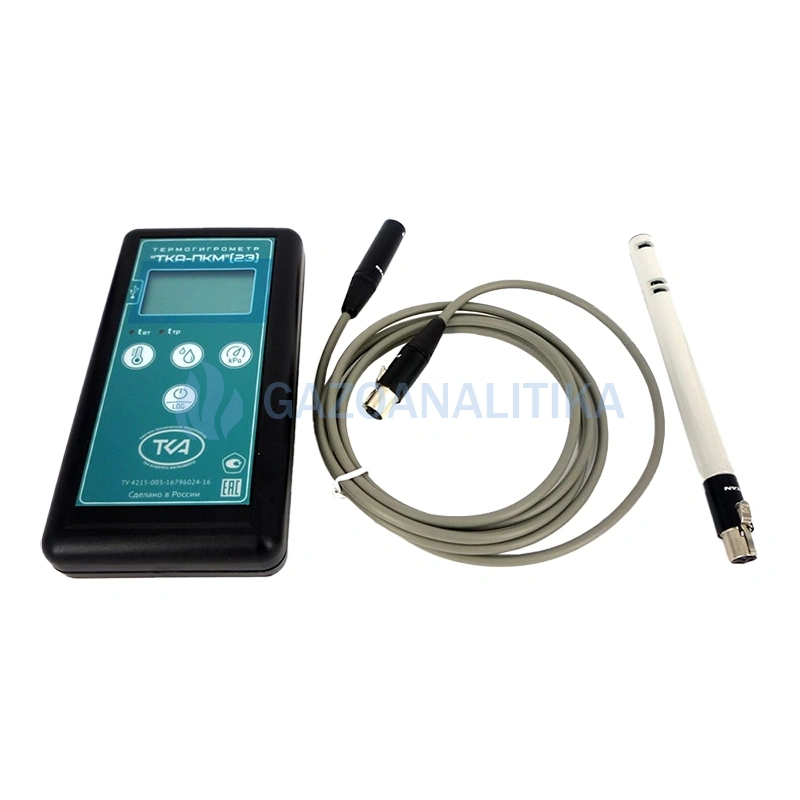

Конструкция прибора позволяет подключать измерительную головку к БОИ как напрямую, так и через кабель-удлинитель.
На лицевой стороне БОИ расположены: жидкокристаллический индикатор и четыре кнопки управления прибором.
На обратной стороне БОИ расположена крышка батарейного отсека.
Разъём USB предназначен для связи с ПК.
Для крепления прибора на стене в комплект поставки входит настенный держатель.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора.
Для определения желаемого параметра достаточно поместить измерительную головку в зону измерений и считать с жидкокристаллического дисплея прибора измеренное значение.
В приборе реализованы два режима измерения и отображения информации – режим быстрых измерений (одно измерение в секунду) и режим циклического переключения (каждые 30 секунд) между измеряемыми параметрами (в данном режиме производиться только одно измерение за переключение).
При необходимости прибор может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданным интервалом.
В комплект поставки входит носитель информации с программным обеспечением, с помощью которого можно настроить регистратор данных и считать из внутренней памяти прибора накопленные данные.
Конструкция прибора позволяет отключать и подключать измерительную головку к работающему прибору.

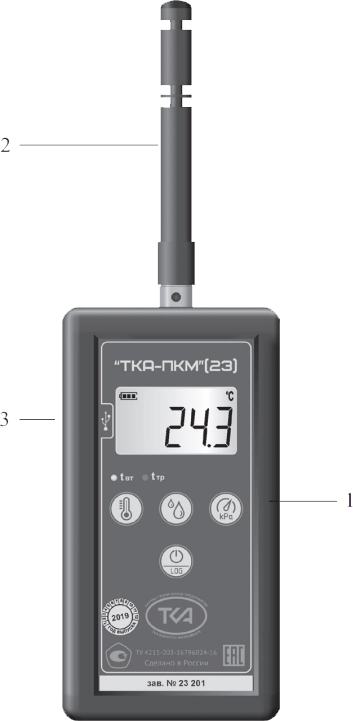

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
3 – Разъём для подключения к ПК
Программное обеспечение
- ТКА USB Монитор v1.0 — ПО для мониторинга показаний прибора;
- ТКА USB Конфигуратор v1.0 — ПО для настройки параметров регистратора данных;
- ТКА Анализатор ВПО v1.0 — ПО для проведения поверки.
Достоинства прибора
- повышенное быстродействие;
- улучшенные эксплуатационные характеристики;
- высокоточный и стабильный датчик температуры;
- малое энергопотребление;
- доступная цена.
Технические характеристики
| Диапазон измерений относительной влажности | от 5 до 98 % |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности в диапазоне температур воздуха от +15 до +25°С | ± 3,0 % отн. вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60°С | ± 3,0 % отн. вл. |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
| Точка росы определяется в пределах | от -55 до +60 °С |
| Температура влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических, в пределах | от -10 до +60 °С |
| Диапазон показаний атмосферного давления | от 80 до 110 кПа |
| Размер памяти, измерений | 262 144 |
| Интервалы записи в память | 10 с / 30 с / 60 с / 5 мин / 15 мин / 30 мин / 1 ч / 5 ч / 10 ч / 24 ч |
Прочие характеристики
|
Габаритные размеры: – блок обработки сигналов – измерительная головка |
135 х 73 х 27 мм 220 х 22 мм |
| Масса прибора (не более) | 0,25 кг |
| Питание — от 2-х батарей типа АА | 1,8 — 3,4 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (23)
- Два элемента питания типа АА
- Руководство по эксплуатации
- Паспорт
- Настенный держатель
- Кабель-удлинитель для зонда
- Кабель USB A(m)-miniB(m)
- Носитель информации с программным обеспечением
- Сумка для прибора
- Транспортная тара
Модификация
