Прибор предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров: ТНС и WBGT-индексов (°С), температуры влажного термометра (tвл, °С), точки росы (tтр, °С), средней температуры излучения (tрад.ср., °С), плотности потока теплового облучения (Вт/м2).
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы
Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из трех функциональных блоков: измерительной головки №1 (ИГ №1), измерительной головки №2 (ИГ №2) и блока обработки информации (БОИ).
На лицевой стороне БОИ расположены: ЖК-дисплей и органы управления: кнопки ВКЛ./ВЫКЛ., ПОДСВЕТКА и три функциональные кнопки.
На обратной стороне БОИ расположена крышка батарейного отсека.
На боковой стороне БОИ расположен USB-разъём, предназначенный для связи прибора с ПК.

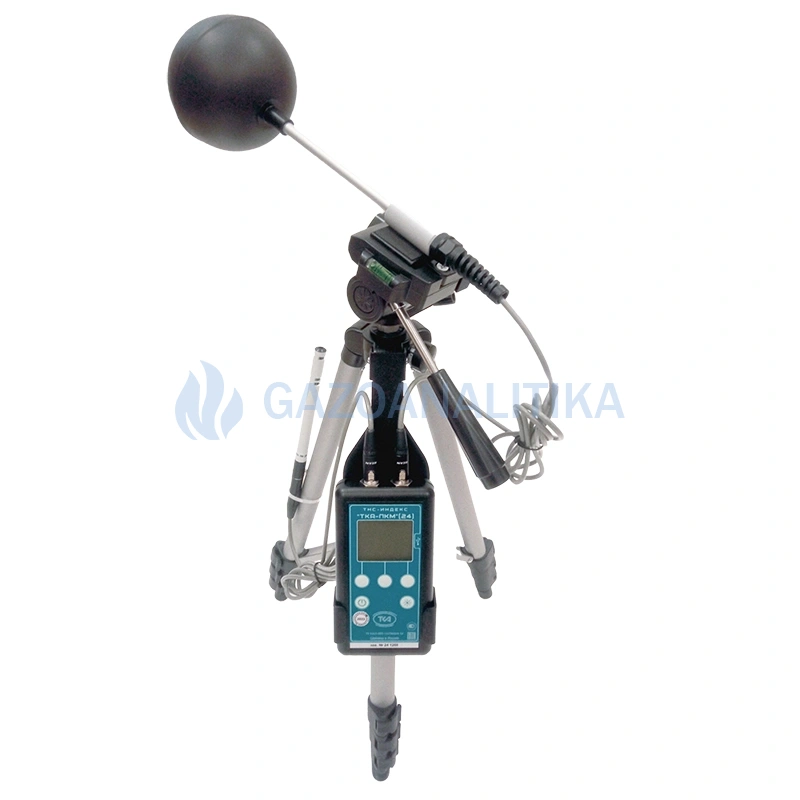

Конструкция прибора позволяет подключать измерительные головки к БОИ как напрямую, так и через кабель-удлинитель. Один из кабелей-удлинителей позволяет установить поключенную к нему ИГ №2 с черным шаром на штатив. Зонды можно подключать в любом порядке к соответствующему разъему на верхней торцевой крышке включенного прибора. При отсутствии ИГ №1 у включенного прибора на экран прибора выводится надпись “Нет зонда!“.
При отсутствии ИГ №2 прибор работает как термогигрометр - на экран прибора выводятся только значения температуры воздуха, температуры влажного термометра, температуры точки росы и относительной влажности воздуха.
ТНС-индекс вычисляется по формуле:
ТНС = 0,7·t в.т. + 0,3·t сф. ,
а WBGT-индекс (при наличии солнечного излучения) по формуле:
WBGT = 0,7·t в.т. + 0,2·t сф. + 0,1·t .
ТНС индекс может определяться также в режиме экспозиции.
Прибор отображает вычисляемые параметры (ТНС, WBGT индексы, t в.т., t т.р., t рад., W) в режиме реального времени.
Принцип работы прибора заключается в преобразовании датчиками параметров микроклимата в электрические сигналы с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора.
Для определения требуемого параметра достаточно поместить прибор в зоне измерений и считать с жидкокристаллического дисплея измеренное значение.

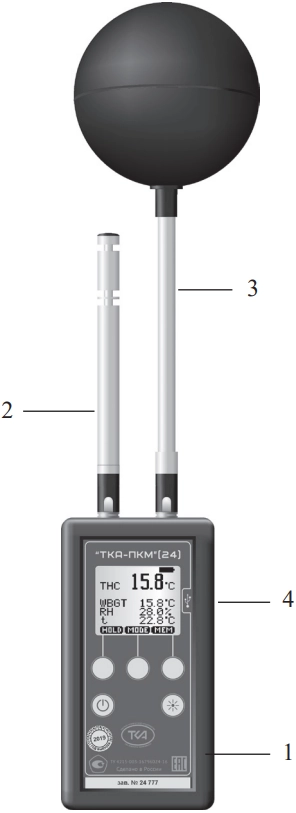

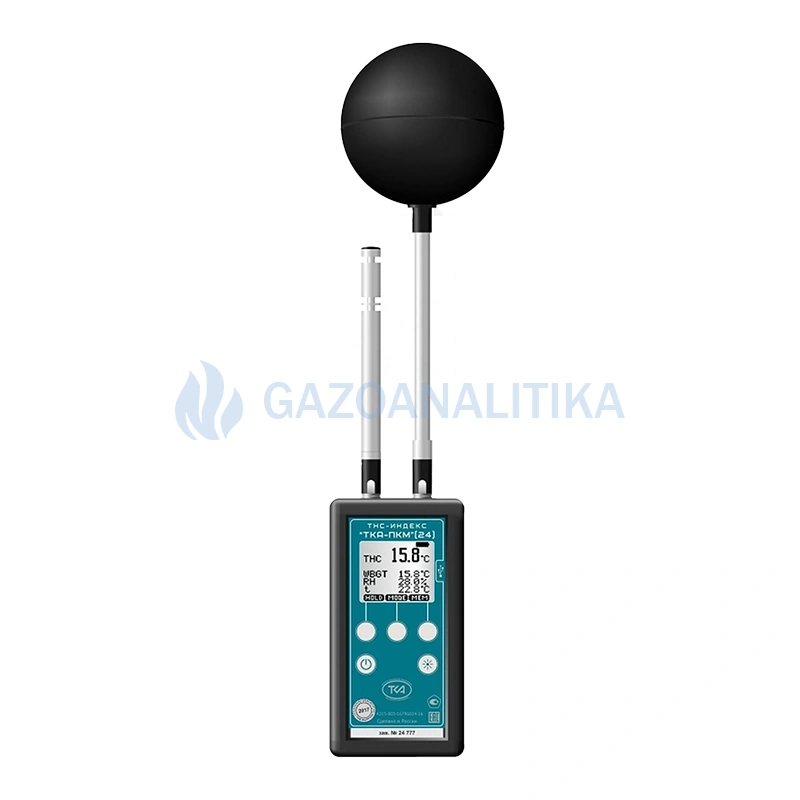

Внешний вид
1 – БОИ
2 – ИГ №1
3 – ИГ №2 с черным шаром
4 – Разъём связи с ПК
Программное обеспечение
- ТКА ТНС Монитор v2.0.7 — ПО для мониторинга показаний прибора;
- DateClockSet_ПКМ(23-24) — ПО для чтения сохраненных данных;
- ТКА Анализатор ВПО v1.0 — ПО для проведения поверки.
Достоинства прибора
Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.
Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.
Диапазон измерения температуры внутри чёрного шара расширен до +100°С. Введена функция установки оператором времени экспозиции при измерении тепловых индексов и параметров, в пределах от 5 до 60 мин., с дискретностью 5 мин. Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован. Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.
Технические характеристики
| Диапазон измерений относительной влажности | от 5 до 98 % |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
|
Температура внутри чёрного шара: - в режиме измерений - в режиме индикации |
от 0 до +60 °С до +100 °С |
|
Диапазоны показаний расчетных параметров: ТНС-индекс WBGT-индекс (при наличии солнечной радиации) Температура влажного термометра Точка росы Средняя температура излучения Интенсивность теплового облучения |
от 0 до +70 °С от 0 до +75 °С от -10 до +60°С от -55 до +60 °С от 0 до +160°С от 0 до 1700 Вт/м2 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25°С | ±3,0 % отн.вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60°С | ± 3,0 % отн. вл. |
|
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах: от -30 до -10°С включ. св. -10 до +15°С включ. св. +15 до +25°С включ. св. +25 до +45°С включ. св. +45 до +60°С |
± 0,5 °С ± 0,3 °С ± 0,2 °С ± 0,3 °С ± 0,5 °С |
Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).
Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:
ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.
Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:
tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.
Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:
W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.
Прочие характеристики
|
Габаритные размеры: БОИ, не более Зонд №2 с чёрным шаром (сферой), не более Зонд №1, не более |
135 х 73 х 27 мм 265 х Ø95 мм 135 х Ø15 мм |
| Масса прибора (не более) | 0,4 кг |
| Питание — от 2-х батарей типа АА | 3 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |

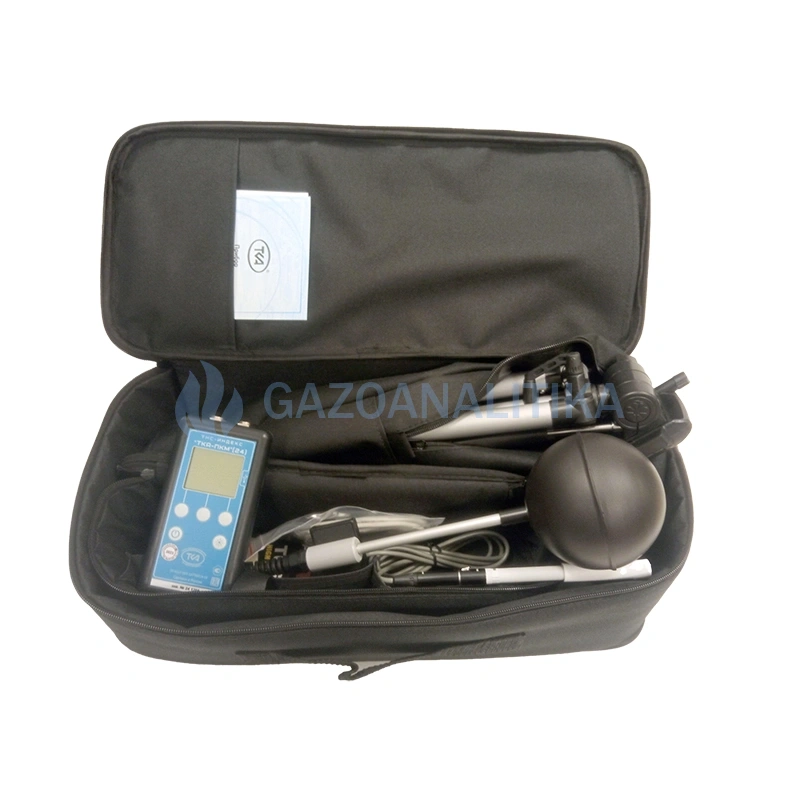

- Прибор комбинированный ТКА-ПКМ (24)
- Зонд №1
- Зонд №2 с чёрным шаром (сферой)
- Элемент питания типа АА (2 шт)
- Штатив настольный
- Кабель-удлинитель (2 шт.)
- Носитель информации с программным обеспечением
- Кабель для связи с ПК
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
