Прибор предназначен для измерений относительной влажности и температуры воздуха, инертных газов и их смесей и применения в качестве эталонов для поверки (калибровки) средств измерений относительной влажности газов в соответствии с «Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов», утвержденной приказом Росстандарта №2885 от 15 декабря 2021 г.
Область применения прибора - калибровка, градуировка и поверка измерителей относительной влажности, в испытательных лабораториях, в центрах стандартизации и метрологии, на производстве.
Термогигрометры изготавливаются в 2 модификациях: ТКА-ТВ/Эталон-0,5 и ТКА-ТВ/Эталон-1, и отличаются максимально допустимой абсолютной погрешностью измерения относительной влажности газов и диапазоном измерения температуры.
Устройство и принцип работы
Конструктивно прибор состоит из двух функциональных блоков: измерительного зонда (ИЗ) и блока обработки информации (БОИ), соединённых кабелем.
На передней панели блока обработки информации расположен сенсорный графический дисплей. В нижней торцевой части гигрометров расположены кнопка включения/выключения прибора, USB разъём для связи с ПК и заряда батареи, слот для карты памяти microSD, индикатор питания.
Для измерений относительной влажности воздуха (газа) в термогигрометрах используется сорбционно-емкостной чувствительный элемент, принцип действия которого основан на зависимости емкости конденсатора с тонкой влагосорбирующей плёнкой в качестве диэлектрика от относительной влажности воздуха (газа). Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха (газа) в адсорбирующий слой, изменяют диэлектрическую проницаемость среды между обкладками конденсатора и ёмкость конденсатора.
Для измерения температуры используется термометр сопротивления.
Цилиндрический корпус датчика влажности и температуры обеспечивает свободный доступ измеряемой среды и защиту от механических повреждений элементов конструкции. Измерительный зонд включает в себя чувствительные элементы относительной влажности и температуры, встроенный микроконтроллер для обработки сигналов с чувствительных элементов и вычисления значений относительной влажности и температуры. Измеренные значения относительной влажности и температуры отображаются на графическом сенсорном дисплее, при этом на microSD карте возможно сохранение архива результатов измерений.
Блок обработки информации обеспечивает передачу результатов измерений на технологический компьютер по интерфейсу USB и опционально, интерфейсу беспроводной связи Bluetooth и Wifi.
Внешний вид

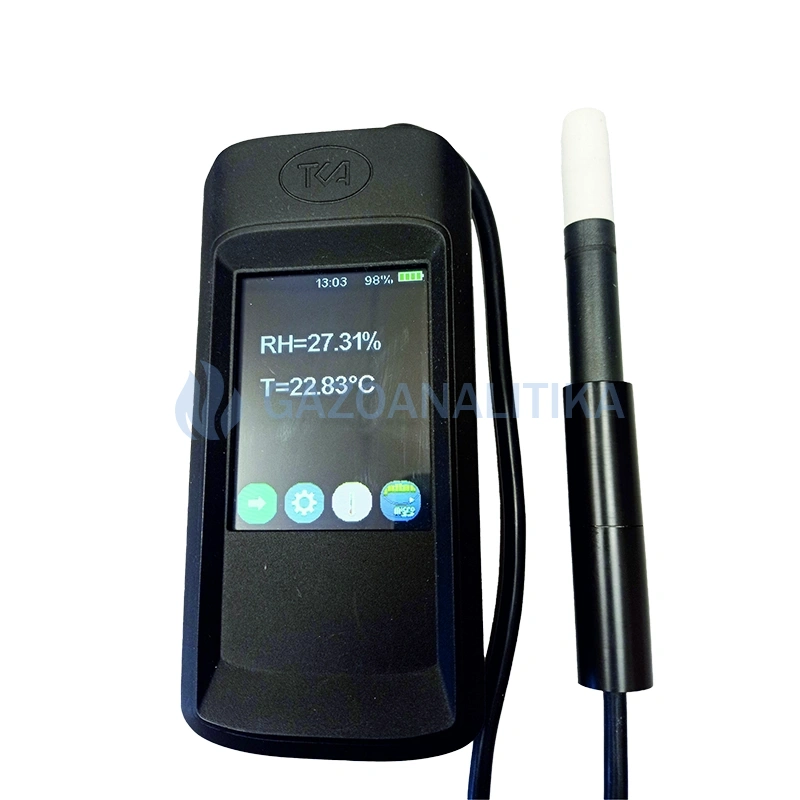

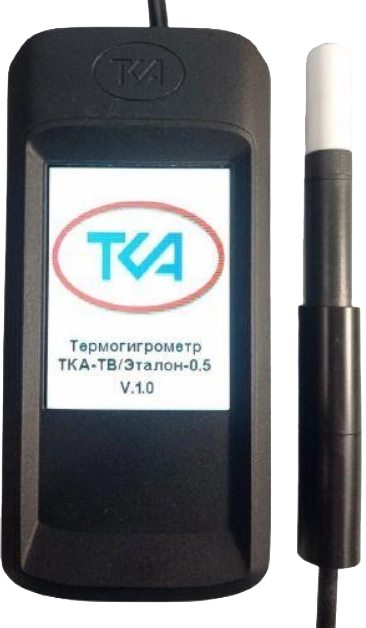

Внешний вид термогигрометра

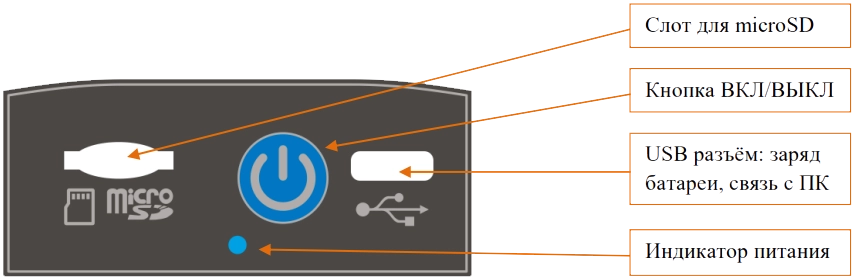

Внешний вид нижней торцевой части термогигрометра
Программное обеспечение
Достоинства прибора
- высокая точность;
- отображение информации в текстовом и графическом режимах;
- сервисные функции, автономность;
- компактность;
- связь с ПК, длительный срок эксплуатации.
Технические характеристики
| Диапазон измерений относительной влажности воздуха, % | от 5 до 95 |
|
Предел допускаемой абсолютной погрешности измерений относительной влажности воздуха: – для модификации ТКА-ТВ/Эталон- 0,5, при температуре воздуха (23 ± 1) ºС, не более, % – для модификации ТКА-ТВ/Эталон- 1, при температуре воздуха (23 ± 5) ºС, не более, % |
± 0,5 ± 1,0 |
|
Диапазон измерений температуры: – для модификации ТКА-ТВ/Эталон- 0,5, ºС – для модификации ТКА-ТВ/Эталон- 1, ºС |
от +22 до +24 от +18 до +28 |
| Пределы допускаемой абсолютной погрешности измерения температуры, ºС | ± 0,3 |
| Дискретность показаний значений относительной влажности, % | 0,01 |
| Дискретность показаний значений температуры, ºС | 0,01 |
|
Диапазоны показаний расчётных параметров: – температура точки росы, °С – температура влажного термометра, °С |
от – 22 до +27 от +7 до +27 |
Прочие характеристики
| Размер внутренней памяти, измерений, не менее | 524 000 |
| Интервалы записи в память | 10 с / 30 с / 60 с / 5 мин / 15 мин / 30 мин / 1 ч / 5 ч / 10 ч / 24 ч |
| Время непрерывной работы термогигрометра, ч, не менее | 8 |
| Питание термогигрометра от встроенного аккумулятора, напряжение, В | 3,7 |
| Внешние подключения | USB, Bluetooth, Wi-Fi, micro SD |
|
Габаритные размеры: – блока обработки информации, мм, не более – зонда, диаметр × длина, мм, не более |
40 × 79 × 163 20 × 164 |
| Масса, кг, не более | 0,5 |
| Срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 25 000 |
| Гарантийный срок, мес. | 12 |
|
Межповерочный интервал: – для модификации ТКА-ТВ/Эталон- 0,5, мес. – для модификации ТКА-ТВ/Эталон- 1, мес. |
6 12 |
| Прибор внесен в реестры |
ГРСИ РФ Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха, °С | от 18 до 28 |
| Относительная влажность окружающего воздуха, не более, % | 80 |
| Атмосферное давление, кПа | от 80 до 110 |

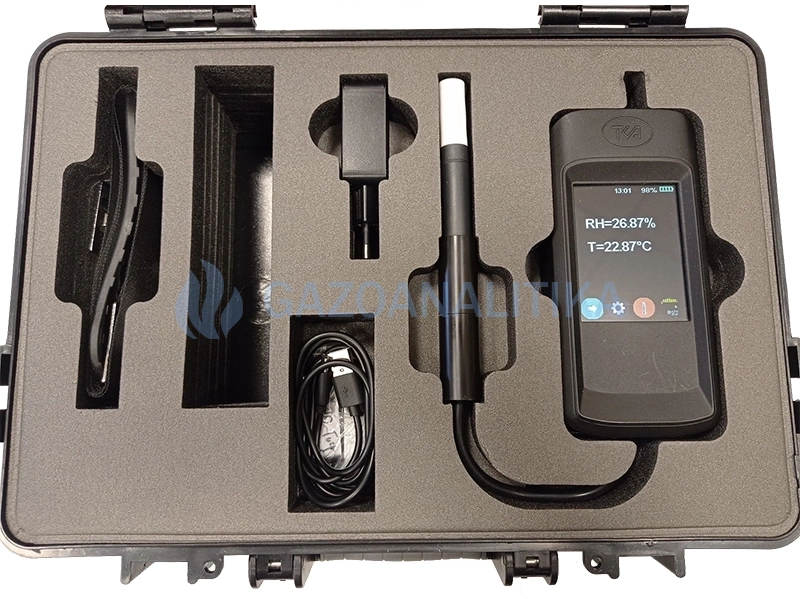

- Термогигрометр эталонный ТКА-ТВ/Эталон
- Зарядное устройство - адаптер (5 В, 2 А)
- Кабель USB 2.0 (am) - USB Type-C (m), 1 метр
- Методика поверки
- Электронный носитель с ПО
- Руководство по эксплуатации и паспорт
- Индивидуальная потребительская тара (сумка/кейс)
- Транспортная тара
Модификация
