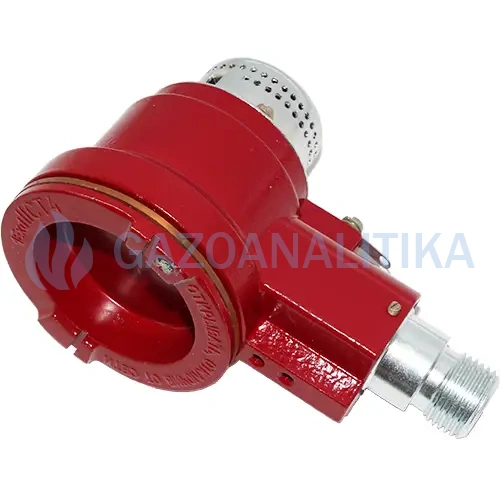

Датчик АПИ5.132.039 датчик горючих газов для работы в составе сигнализаторов СТМ-10, СТМ-30М

Датчик АПИ5.132.039 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров в составе газосигнализаторов СТМ-10, СТМ-30М.
Принцип работы датчика АПИ5.132.039 - термохимический.
Способ забора пробы датчика АПИ5.132.039 - диффузионный.

Датчики АПИ5.132.039 не явлются самостоятельным средством измерения и поверяются только в составе прибора СТМ-10 или СТМ-30М.

Модификации датчиков АПИ5.132.039:

• датчик АПИ5.132.039 - датчик под пайку кабеля;
• датчик АПИ5.132.039-02 - датчик под пайку кабеля, для тропического исполнения сигнализаторов СТМ-30М;
• датчик АПИ5.132.039-06 - датчик с разъемным соединением, для сигнализаторов морского исполнения, соответствующих требованиям РМРС.

Перечень сигнализаторов, в состав которых входят датчики АПИ5.132.039:

• СТМ-10-0001Д
• СТМ-10-0001РД
• СТМ-10-0002Д
• СТМ-10-0003РД
• СТМ-10-0004Д
• СТМ-10-0005РД
• СТМ-10-0006Д
• СТМ-10-0007РД
• СТМ-10-0008Д
• СТМ-10-0009РД
• СТМ-10-0010Д
• СТМ-10-0201ДЦ
• СТМ-30М-10ДБ
• СТМ-30М-10ДЦ
• СТМ-30М-10ДБГ
• СТМ-30М-10ДЦГ
• СТМ-30М-10ТДЦ
• СТМ-30М-10ТДЦГ
• СТМ-30М-10МДЦ
• СТМ-30М-10НДЦ
• СТМ-30М-10НДЦГ

Принцип действия датчиков АПИ5.132.039 - термохимический, основанный на измерении теплового эффекта от окисления горючих газов и паров на каталитически активном элементе датчика, дальнейшем преобразовании полученного сигнала в модуле измерительного преобразователя (МИП) и выдачи сигнала о достижении сигнальной концентрации.

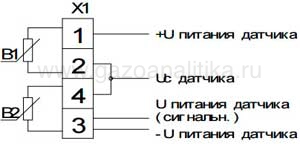

Схема соединения датчика АПИ5.132.039 с кабелем (неразъемное)

В1 - элемент измерительный, В2 - элемент компенсирующий, Х1 - основание.

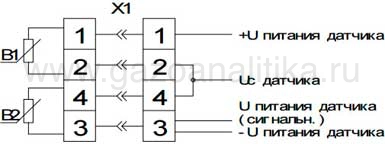

Схема соединения датчика АПИ5.132.039 с кабелем (разъемное)

В1 - элемент измерительный, В2 - элемент компенсирующий, Х1 - разъем (штыревое соединение).

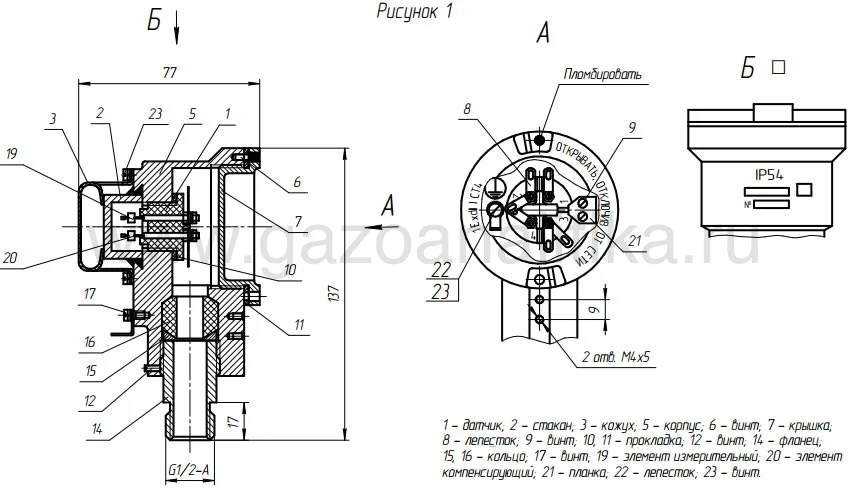

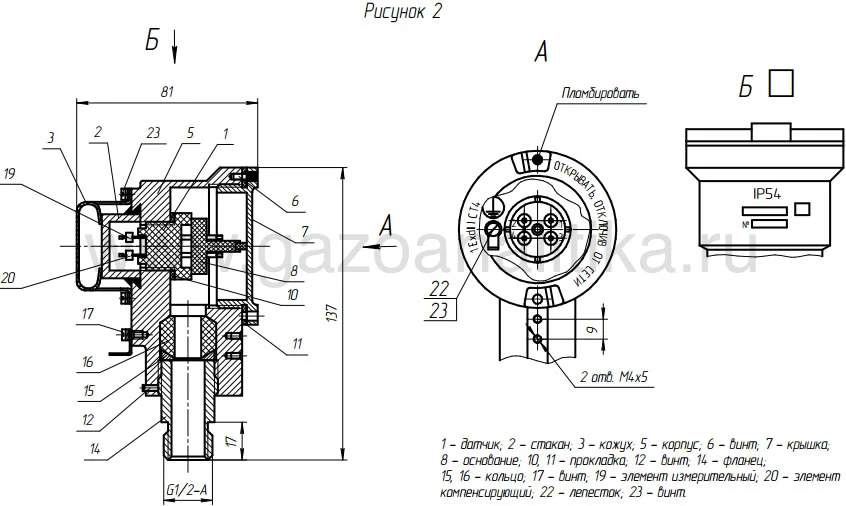

Внешний вид датчика АПИ5.132.039 с диффузионным отбором пробы под пайку кабеля (рис. слева) и с разъемным соединением (рис. справа)

Корпус (5), основание датчика (1) и крышка (7) образуют полость вводного отделения. Соединение крышки с корпусом резьбовое, со стопорением винтом (6). В полость вводного отделения выходят токопроводы чувствительных элементов, к которым подсоединяются провода кабеля, соединяющего датчик с блоком сигнализации и питания. В корпусе размещены элементы вводного устройства: эластичное уплотнительное кольцо (16) для уплотнения кабеля и кольцо (15), поджимаемое фланцем (14). Резьбовое соединение фланца с корпусом стопорится винтом (12). С помощью этого же фланца производится соединение датчика с трубой, в которой проложен кабель.

Примечание - В конструкции датчика АПИ5.132.039 предусмотрен вариант подключения токопроводов элементов чувствительных к проводам кабеля с помощью съемного основания (8), к выводам которого присоединяются провода кабеля.
Для наружного заземления датчика АПИ5.132.039 используются лепесток и винт (17).
Соединения крышки (7) с корпусом и датчика (1) с корпусом уплотняются прокладками (10, 11).
Для защиты стакана имеется защитный кожух (3), который крепится к корпусу датчика винтами.
Предусмотрено крепление датчика АПИ5.132.039 при монтаже с помощью двух винтов с резьбой М4.
Для пломбирования датчика АПИ5.132.039 используется стопорный винт (6).
На цилиндрической части корпуса имеется маркировка Д1, Д2-Д10 (в зависимости от числа каналов), указывающая на его принадлежность определенному каналу.

Взрывозащищенность датчика АПИ5.132.039 обеспечивается размещением нагретых и питаемых электрическим током чувствительных элементов во взрывонепроницаемой оболочке, образуемой стаканом и электроизоляционным основанием датчика (1).
Вводное отделение, образованное полостью корпуса (5), основанием датчика (1) и крышкой (7), также взрывонепроницаемое. Прочность этих оболочек проверяется при изготовлении датчика. Они испытываются гидравлическим давлением 1,5 Мпа в течение 2 мин.
Взрывонепроницаемость оболочек обеспечивается применением взрывозащиты по резьбе.
Стакан выполнен из бронзового порошка марки Бр ОФ-10-0,3. Соединение стакана с корпусом осуществляется склеиванием клеем К-400 и дополнительным механическим креплением кожухом. Минимальная длина клеевого стыка 7 мм.
Механические повреждения взрывозащитных поверхностей и их окраска не допускаются.
Герметизация токопроводов достигается с помощью клея К-400.
Взрывонепроницаемость ввода кабеля достигается путем уплотнения его эластичным резиновым кольцом.
Все винты, крепящие детали, а также используемые для присоединения проводов кабеля и заземления, предохранены от самоотвинчивания применением пружинных шайб. Для предотвращения самоотвинчивания фланца используется стопорный винт, крышки - стопорный винт с пломбированием.
На крышке датчика имеется маркировка «1ЕхdIICT4» и надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Монтаж датчика АПИ5.132.039

При выборе места установки датчиков АПИ5.132.039 с диффузионным способом отбора пробы необходимо учесть следующее:
- тяжелые газы и пары, плотность которых превышает плотность воздуха, будут при утечке скапливаться в более низких местах, ближе к полу;
- легкие газы (например, метан, водород), плотность которых меньше плотности воздуха, при утечке поднимаются вверх;
- газы, плотность которых примерно равна плотности воздуха (например, углекислый газ), «плавают» в атмосфере, находясь на каком-то среднем уровне;
- в непроветриваемых застойных зонах газы могут скапливаться и иметь более высокую концентрацию;
- контроль среды желательно осуществлять в местах возможных утечек или зонах вероятного скопления газов.

При установке датчиков АПИ5.132.039 в местах с суровыми климатическими условиями (порывы ветра, дождь) применяются погодозащитные кожухи.
