Блок датчика АПИ5.155.005 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров в составе газосигнализаторов СТМ-10, СТМ-30М.
Принцип работы блока датчика АПИ5.155.005 - термохимический.
Способ забора пробы блока датчика АПИ5.155.005 - принудительный.
Датчики АПИ5.155.005 не явлются самостоятельным средством измерения и поверяются только в составе прибора СТМ-10 или СТМ-30М.
Модификации блока датчика АПИ555005:
- блок датчика АПИ5.155.005 - датчик под пайку кабеля;
- блок датчика АПИ5.155.005-03 - датчик под пайку кабеля, для тропического исполнения сигнализаторов СТМ-30М;
- блок датчика АПИ5.155.005-04 - датчик с разъемным соединением, для сигнализаторов морского исполнения, соответствующих требованиям РМРС.
Перечень сигнализаторов, в состав которых входят блоки датчиков АПИ5.155.005:
- СТМ-10-0001П
- СТМ-10-0001РП
- СТМ-10-0002П
- СТМ-10-0003РП
- СТМ-10-0004П
- СТМ-10-0005РП
- СТМ-10-0006П
- СТМ-10-0007РП
- СТМ-10-0008П
- СТМ-10-0009РП
- СТМ-10-0010П
- СТМ-10-0101ПЦ
- СТМ-30М-10ПБ
- СТМ-30М-10ПЦ
- СТМ-30М-10ПБГ
- СТМ-30М-10ПЦГ
- СТМ-30М-10ТПЦ
- СТМ-30М-10ТПЦГ
- СТМ-30М-10МПЦ
Принцип действия датчиков блоков датчиков АПИ5.155.005 - термохимический, основанный на измерении теплового эффекта от окисления горючих газов и паров на каталитически активном элементе датчика, дальнейшем преобразовании полученного сигнала в модуле измерительного преобразователя (МИП) и выдачи сигнала о достижении сигнальной концентрации.

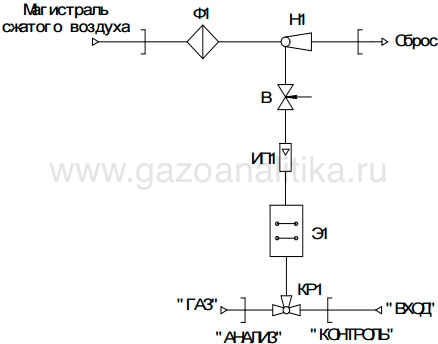

Блок датчика АПИ5.155.005. Схема пневматическая принципиальная
Ф1 - фильтр воздуха, Н1 - эжектор воздушной, ИП1 - индикатор расхода, В - вентиль запорно-регулирующий, Э1 - датчик, КР1 - кран трехходовой.
Схема пневматическая принципиальная блока датчика АПИ5.155.005 с принудительной подачей контролируемой среды обеспечивает принудительную подачу на датчик:
- анализируемой среды в режимах анализа;
- воздуха или поверочной смеси в режиме контроля нуля или поверки сигнализаторов.
В режиме контроля через штуцер «ВХОД» на лицевой стороне панели и кран трехходовой в положении «КОНТРОЛЬ» чистый воздух или поверочная смесь точно также подается на датчик и через индикатор расхода и эжектор на сброс.
Взрывозащищенность блока датчика АПИ5.155.005 обеспечивается взрывозащищенностью датчика, а также использования в пневматической схеме устройств (крана, фильтра, индикатора расхода, эжектора), которые во взрывоопасной среде не могут вызвать взрыв.

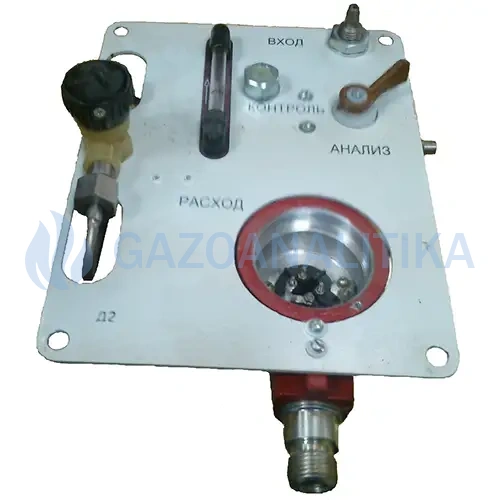

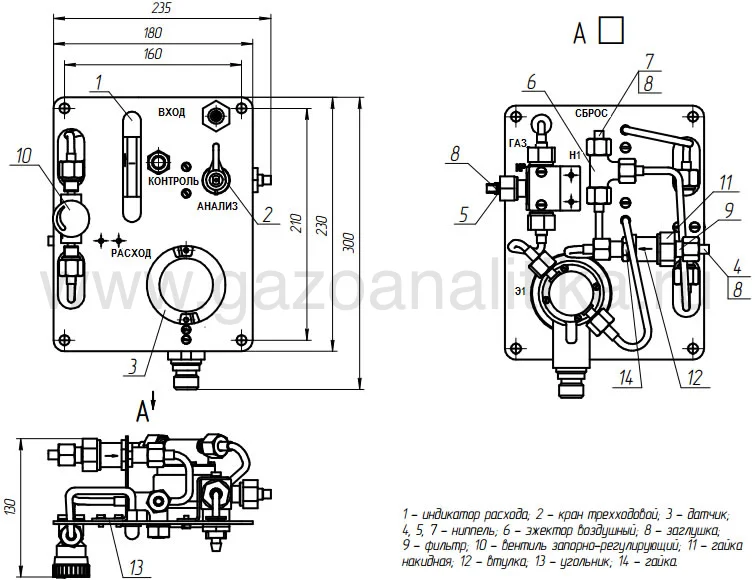

Внешний вид блока датчика АПИ5.155.005 с принудительным отбором пробы
В блоке датчика АПИ5.155.005 используется тот же датчик, что и в сигнализаторах СТМ-10, СТМ-30М с диффузионным отбором проборы среды, но вместо защитного кожуха надевается и крепится винтами колпак, через штуцеры которого подается контролируемая среда. Соединение колпака с корпусом уплотняется прокладкой.

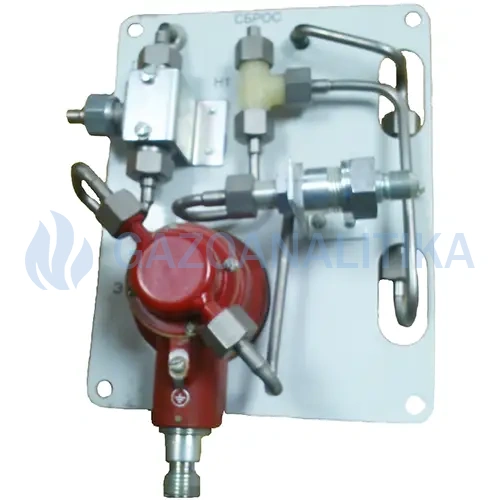

Блок датчика АПИ5.155.005 выполнен в виде панели для щитового монтажа. На панели размещены датчик (3) и устройства в соответствии со схемой, приведенной выше: кран трехходовой (2), индикатор расхода (1), эжектор воздушный (6), вентиль запорно-регулирующий (10) и фильтр (9). Линия для подачи сжатого воздуха на эжектор присоединяется к ниппелю (4) на обратной стороне панели.
При отсутствии фильтра воздуха на блоке датчика линия для подачи сжатого воздуха присоединяется к эжектору с помощью имеющихся на эжекторе ниппеля и гайки на обратной стороне панели.
Линии для подачи контролируемой среды и сброса ее смеси со сжатым воздухом (после эжектора) присоединяются к ниппелям (5) и (7) соответственно «ГАЗ» и «СБРОС» на обратной стороне панели.
Поверочная смесь и воздух для контроля датчика подаются через штуцер «ВХОД» на лицевой стороне панели. Подача контролируемой среды и поверочной смеси контролируется по индикатору расхода «РАСХОД» и вентилю запорно-регулирующему.
Монтаж блока датчика АПИ5.155.005
При выборе места установки блоков датчиков АПИ5.155.005 с принудительным способом отбора пробы необходимо учесть следующее:
- тяжелые газы и пары, плотность которых превышает плотность воздуха, будут при утечке скапливаться в более низких местах, ближе к полу;
- легкие газы (например, метан, водород), плотность которых меньше плотности воздуха, при утечке поднимаются вверх;
- газы, плотность которых примерно равна плотности воздуха (например, углекислый газ), «плавают» в атмосфере, находясь на каком-то среднем уровне;
- в непроветриваемых застойных зонах газы могут скапливаться и иметь более высокую концентрацию;
- контроль среды желательно осуществлять в местах возможных утечек или зонах вероятного скопления газов.
В случае невозможности установки блока датчика АПИ5.155.005 в месте забора газа разрешается применять газозаборную трубку, но при этом необходимо учитывать, что инерционность сигнализатора возрастает.
Технические характеристики блока датчика АПИ5.155.005
| Характеристики | Значения |
|---|---|
| Диапазон измерения датчика АПИ5.155.005 в составе работы СТМ-10 и СТМ-30М | 0 - 50 % НКПР |
|
Основная абсолютная погрешность, не более: - для измерения - для срабатывания сигнализации |
± 5 % НКПР ± 1 % НКПР |
| Габаритные размеры блока датчика АПИ5.155.005 | 235х130х300 мм |
| Масса блока датчика | 3,0 кг |
| Средний полный срок службы датчика, в условиях эксплуатации, не менее | 3 года на чистом воздухе |
|
Степень пылевлагозащиты датчика АПИ5.155.005: - корпус датчика, - газопроницаемый стакан датчика |
IP54 IP21 |
| Маркировка взрывозащиты | 1ExdIICT4 |
| Условия эксплуатации блока датчика АПИ5.155.005 | |
| Температура окружающей среды | от +1 до +50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.) |
| Относительная влажность воздуха | от 30 до 98 % при 25°С или при 35°С (для тропического исполнения) |
