ТКА-ГВЛ-01 - генератор влажного газа

Прибор предназначен для создания паровоздушного потока с определённой относительной влажностью методом смешения двух потоков воздуха, сухого и влажного. Не требует подключения внешних газовых магистралей или баллонов со сжатым газом.

Генератор ТКА-ГВЛ-01 является рабочим эталоном 2-го разряда, в соответствии с ГОСТ 8.547-09.

Область применения прибора - калибровка, градуировка и поверка измерителей относительной влажности, в испытательных лабораториях, в центрах стандартизации и метрологии, на производстве.

Варианты исполнения

Генератор выпускается в 2 модификациях: ТКА-ГВЛ-01-1 и ТКА-ГВЛ-01-2, отличающихся предельно допускаемой погрешностью измерений и комплектацией.

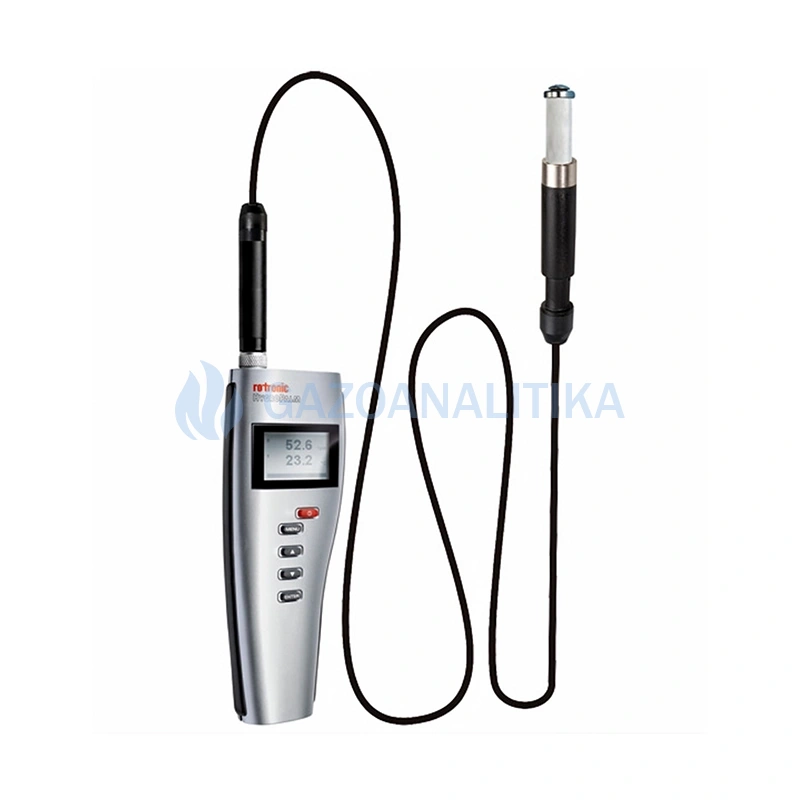

В комплект поставки генератора модификации ТКА-ГВЛ-01-1 входит прецизионный термогигрометр Rotronic HygroPalm HP-22, внесённый в ГРСИ РФ под № 26379-10, который предназначен для получения более высокоточных результатов измерений в сравнении с вариантом без него.

Устройство и принцип работы

Генератор влажного газа работает по принципу двух расходов, т е. сущностью создания парогазовой смеси является смешивание двух газовых потоков - сухого воздуха, т.е. воздушного потока с влажностью, которую с достаточной степенью приближения можно считать равной нулю, и насыщенного на 100 % при заданной температуре воздушного потока.

Генератор влажного газа конструктивно представляет собой моноблок, в котором расположены: канал сухого воздуха, состоящий из системы отбора атмосферного воздуха, его осушения и транспортирования, включая воздушный малогабаритный компрессор ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, осушительный патрон, заполняемый силикагелем, контрольный ротаметр расхода осушаемого воздуха. Канал влажного воздуха, состоящий из системы отбора атмосферного воздуха, его увлажнения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, барботёр увлажнителя с системой термостатирования.

Выходная смесительная камера обеспечивает гомогенизацию производимой паровоздушной смеси, в ней установлен контрольный датчик влажности и температуры.

Генерация паровоздушного потока с заданным уровнем относительной влажности осуществляется методом смешения, в необходимой пропорции, потоков сухого и влажного воздуха, за счёт регулирования каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры.

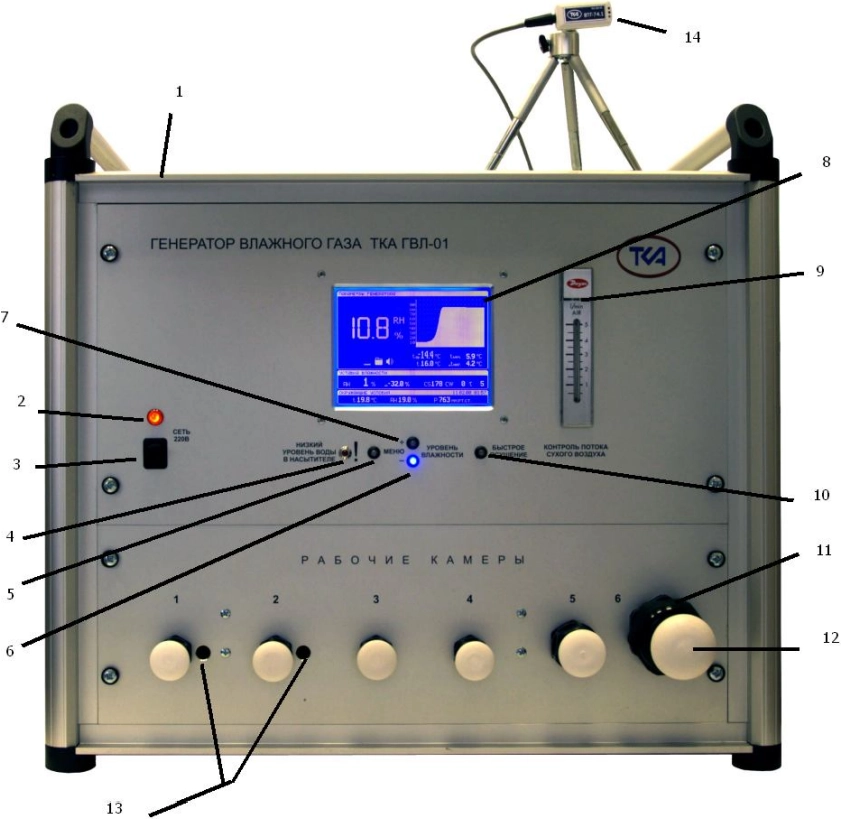

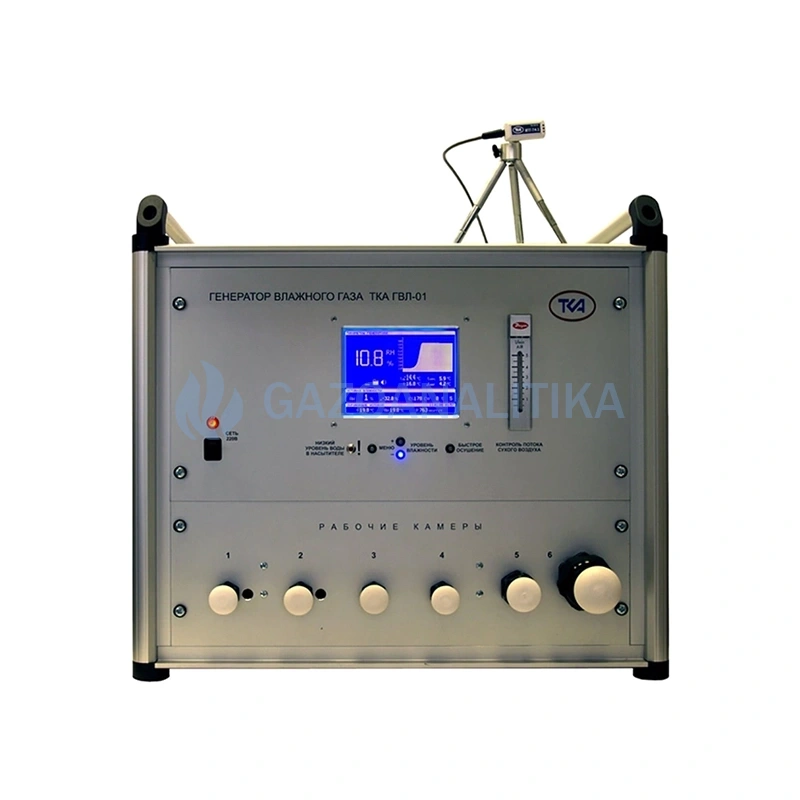

Внешний вид

Программное обеспечение

• RH Gen 01 — встроенное ПО, записанное в память микроконтроллера прибора;
• ТКА RH Генератор — автономное ПО для установки на ПК под управлением ОС MS Windows.

Влияние встроенного ПО учтено при нормировании метрологических характеристик генераторов.

ТКА RH Генератор используется для решения следующих задач:

• отображения информации на дисплее ПК, а также сохранение в постоянном запоминающем устройстве данных генератора;
• просмотра сигналов датчиков и прочих диагностических параметров.

Достоинства

• электронное управление работой генератора, двусторонняя связь с ПК;
• не требует подключения внешних газовых магистралей или баллонов со сжатым газом;
• широкий диапазон воспроизведения влажности газа;
• высокоточные показатели прибора;
• длительный срок эксплуатации;
• лидер по соотношению цена / качество;
• поддержка производителя.
