Прибор предназначен для измерений освещённости и коэффициента пульсации освещённости в видимой области спектра, создаваемой искусственными и/или естественными источниками, расположенными произвольно относительно фотоприёмника.
Люксметр ТКА-Люкс/М является наиболее бюджетным средством измерения с поверкой для измерения освещённости на рабочем месте или измерения уровня яркости на улице для систем наружного освещения при обследовании для ГИБДД.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест, светотехнические измерения, технические и научные исследования и другие сферы деятельности.
Люксметры применяются специалистами по охране труда. Проектировщиками при контроле средней освещённости для различных типов помещений и видов работ. Нормирование средней освещённости при создании более комфортных условий для работы и отдыха в помещениях.
Промышленные предприятия и организации (службы охраны труда и техники безопасности, службы главного энергетика), учебные заведения, научные центры, музеи, библиотеки и архивы, предприятия транспорта и связи, медицинские учреждения, сельское хозяйство и многие др.
Прибор рекомендован для измерений горизонтальной освещённости от искусственного освещения автомобильных дорог.
Варианты исполнения
| Наименование | Освещённость | Коэффициент пульсации |
|---|---|---|
| ТКА-Люкс/М-2 | • | |
| ТКА-Люкс/М-2П | • | • |
Устройство и принцип работы

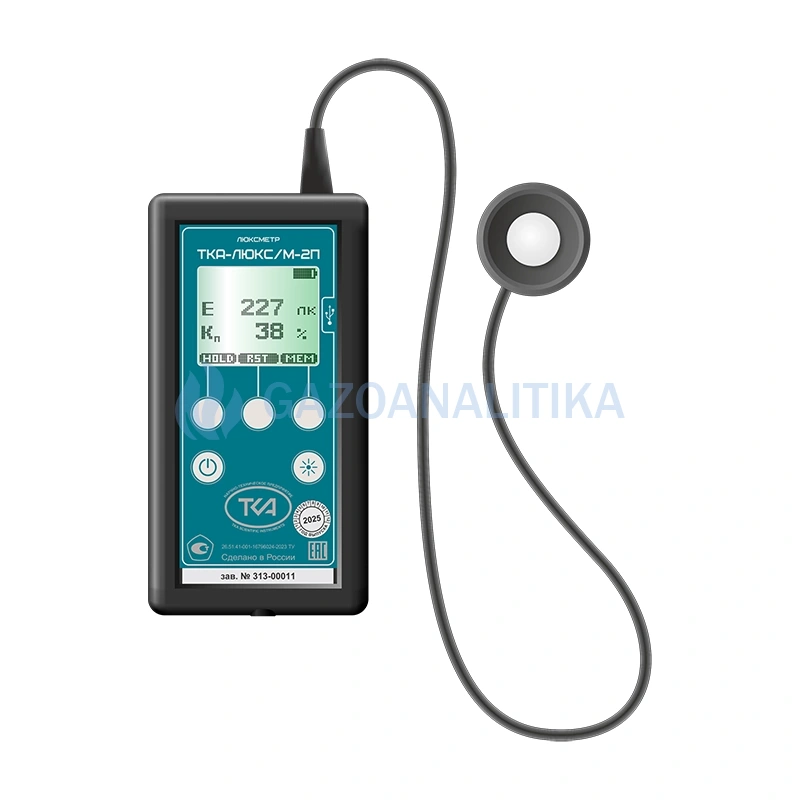

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: фотометрической головки (ФГ) и блока обработки информации (БОИ), связанных между собой гибким кабелем.
На лицевой стороне БОИ расположены: дисплей и органы управления: кнопки ВКЛ./ВЫКЛ., ПОДСВЕТКА и три функциональные кнопки.
На обратной стороне БОИ расположена крышка батарейного отсека.

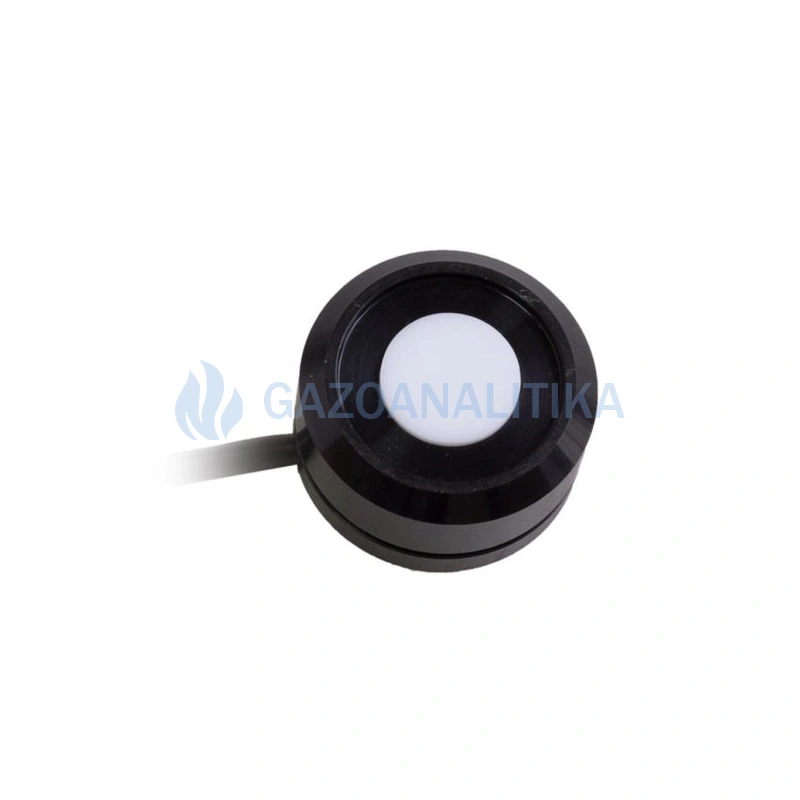

В корпусе ФГ располагается фотоприёмное устройство с корригирующими фильтрами и косинусным корректором.
Принцип работы прибора заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей цифровой индикацией результатов измерений.
В приборе реализована возможность записи результатов измерений в память прибора по кнопке или автоматически с заданной периодичностью (режим “Логгер”), с последующим расчетом статистики этих результатов.

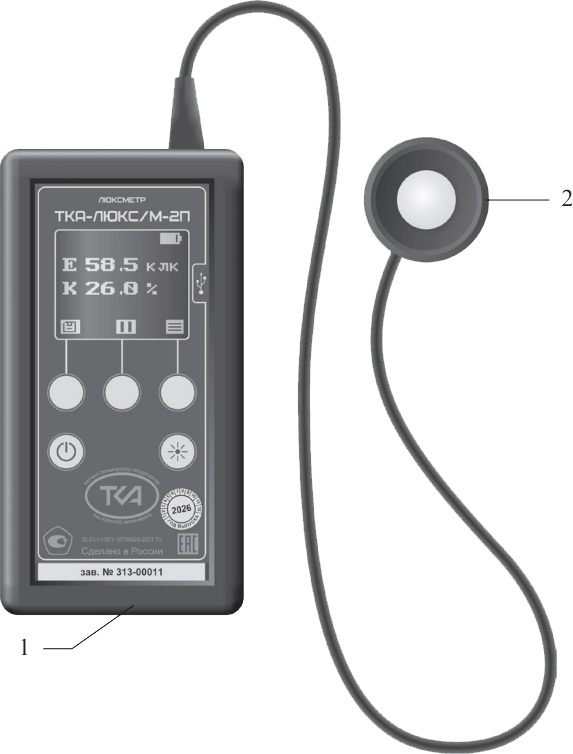

Внешний вид
1 – Блок обработки информации
2 – Фотометрическая головка
Достоинства
- прибор сочетает в себе люксметр, который выполняет измерения низкого уровня освещённости, и пульсметр, необходимый для установления коэффициента пульсации освещённости;
- прямые измерения не требуют методики проведения измерений и проводятся по эксплуатационной документации на применяемое средство измерений;
- удобный корпус и интуитивно понятный интерфейс;
- люксметр как даталоггер оснащён автономным питанием, дисплеем, памятью и USB интерфейсом;
- расширенный диапазон рабочих температур воздуха в зоне измерений;
- цена на люксметр сравнительно невысока, что в полной мере соотносится с отличным качеством;
- в люксметре реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе.
Технические характеристики
| Диапазон измерения освещённости | от 0,1 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости: | ± 6,0 % |
| — включая пределы допускаемой погрешности градуировки | ± 3,0 % |
| — включая пределы допускаемой погрешности нелинейности чувствительности | ± 2,0 % |
| — включая пределы допускаемой погрешности, вызванной отклонением относительной спектральной чувствительности от спектральной световой эффективности | ± 3,0 % |
| — включая пределы допускаемой погрешности, вызванной отклонением пространственной чувствительности люксметра от косинусной | ± 3,0 % |
| Пределы дополнительной относительной погрешности люксметра за счёт изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждый 1,0 °С в диапазоне от -40 до +15 °С и от +25 до +60°С | ± 0,3 % |
| Диапазон измерений коэффициента пульсации освещённости | от 1 до 100 % |
| Пределы допускаемой основной абсолютной погрешности измерения коэффициента пульсации освещённости (Кп) | ± (от 1 до 0,08·Кп) % |
Прочие характеристики
|
Габаритные размеры: — блок обработки информации (не более) — измерительная голова (не более) |
135 х 70 х 25 мм Ø36 х 22 мм |
| Масса прибора (не более) | 0,5 кг |
| Интерфейсы и сигналы |
USB Bluetooth |
| Напряжение при питании от 2 батарей типа АА | от 1,8 до 3,4 В |
| Напряжение при питании от внешнего источника через разъем USB | от 4,5 до 5,5 В |
| Потребляемый ток, не более | 200 мА |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ Минпромторг РФ |
Условия эксплуатации
| Диапазон рабочих температур (исполнение для умеренно-холодного климата) | от -40 до +60 °С |
| Относительная влажность воздуха | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Люксметр ТКА-Люкс/М-2(П)
- Батарея (типоразмер АА 1,5 В) – 2 шт.
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
