Прибор может быть использован при установлении соответствия уровней яркости экранов в кинотеатрах установленным нормам, яркости сигнальных огней, световых табло, рекламных экранов, светофоров и т.д.
Область применения прибора - измерение яркости удалённых протяжённых объектов в видимой области спектра.
Устройство и принцип работы
Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из одного функционального блока.

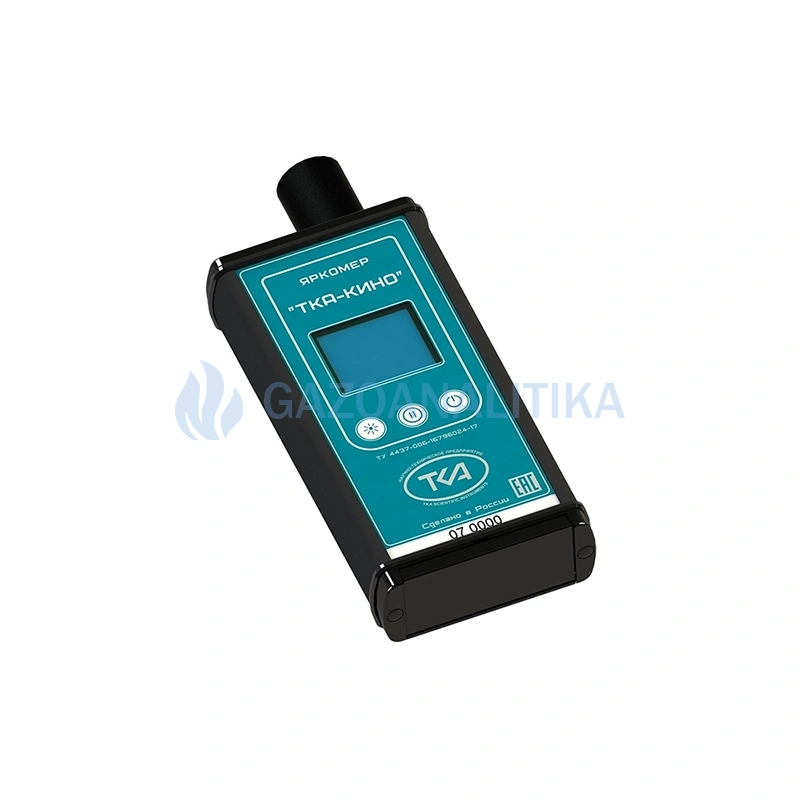

На лицевой стороне корпуса расположены индикация и следующие кнопки управления: «Подсветка», «Режим», «Вкл/Выкл».
На торцевой стенке корпуса расположена крышка сервисного отсека. Технологический разъем ― microUSB под крышкой предназначен для зарядки несъѐмного элемента питания от USB порта компьютера или через сетевое зарядное устройство.
На нижней стороне корпуса расположено отверстие (резьба на 1/4 дюйма) для крепления на штативе.
Принцип работы. Объектив проецирует изображение измеряемого объекта на фотоприѐмное устройство, состоящее из кремниевого фотодиода и набора стеклянных фильтров с коррекцией спектральной характеристики под функцию стандартного наблюдателя МКО – V(λ).
Соосно слева от фотоприѐмного устройства установлен лазер, с помощью которого производится наводка прибора на измеряемое поле фотометрирования. Луч лазера излучается из передней части устройства. От центра измеряемого поля до точки лазера 25 мм.
Лазерное устройство соответствует требованиям международного стандарта EN 60825-1:2007-03 для лазерных устройств класса II. Рядом с основной точкой лазера на фотометрируемом поле могут наблюдаться точки с меньшей яркостью, обусловленные переотражением на защитном стекле, что не влияет на точность измерений.

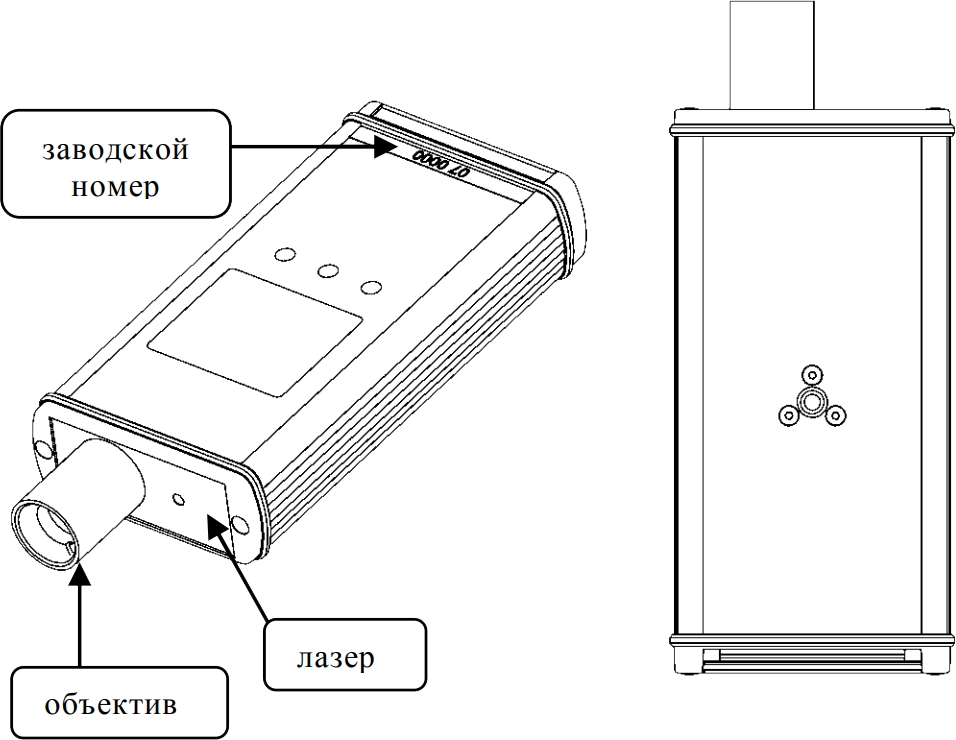

Внешний вид
Достоинства
- высокая точность измерений, простота эксплуатации, компактность и очень прочный корпус;
- встроенный лазер для указания направления измерения и подсветка дисплея существенно упрощает работу с прибором в условиях затемнённого кинозала.
Технические характеристики
| Диапазон измерений яркости киноэкрана |
от 10,0 до 2 000 кд/м² (от 2,8 до 580 fL) |
| Основная относительная погрешность измерений яркости | ± 6,0 % |
| Тип лазера | класс II, 630 - 670 нм |
| Выходная мощность лазера | < 5 мВт |
Прочие характеристики
| Габаритные размеры | 200 х 85 х 35 мм |
| Масса прибора (не более) | 0,9 кг |
| Элемент питания (не съёмный аккумулятор) | 2000 мАч |
| Автоотключение питания, мин, не менее | 5,0 |
| Напряжение зарядного устройства (micro USB) | 5 В (500 мА) |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Температура окружающего воздуха | от -10 до +40 °С |
| Относительная влажность воздуха | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |
- Яркомер ТКА-Кино
- Сетевой адаптер питания
- Кабель microUSB — USB 2.0 AM
- Руководство по эксплуатации

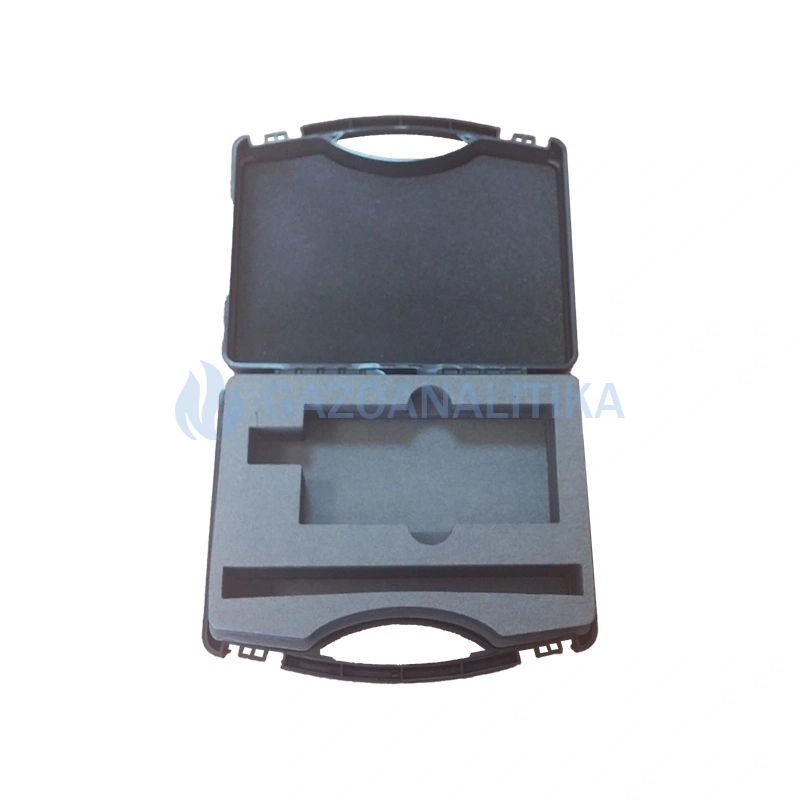

- Кейс для прибора
- Транспортная тара
Модификация
