Прибор предназначен для измерения освещённости в видимой области спектра и энергетической освещённости в области спектра (280 ÷ 400) нм — УФ-(А+В).
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы

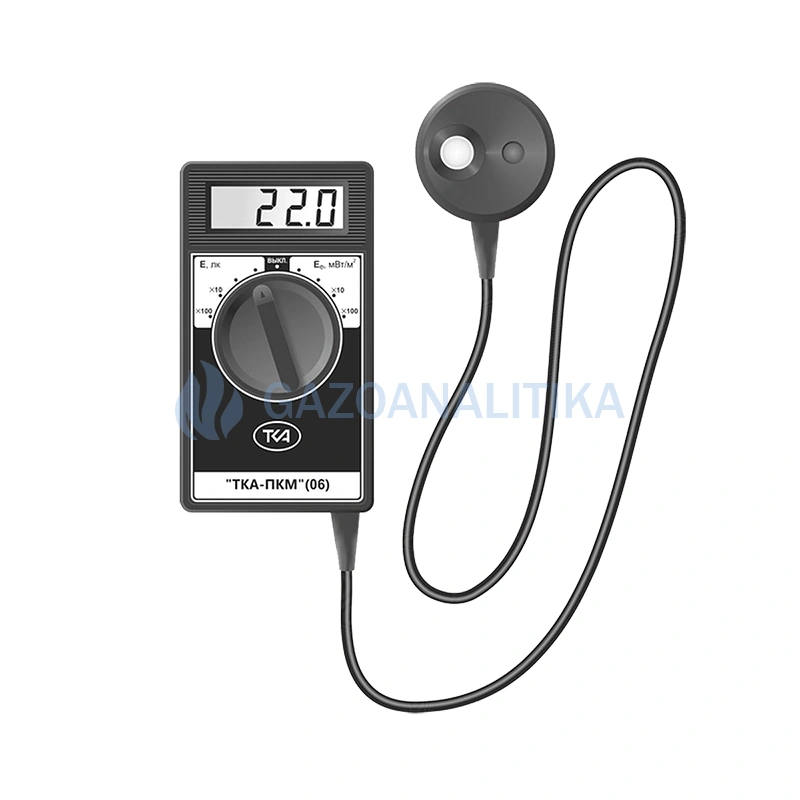

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.
На лицевой стороне БОИ расположен переключатель каналов измерений и жидкокристаллический индикатор.
На обратной стороне БОИ расположены крышка батарейного отсека.

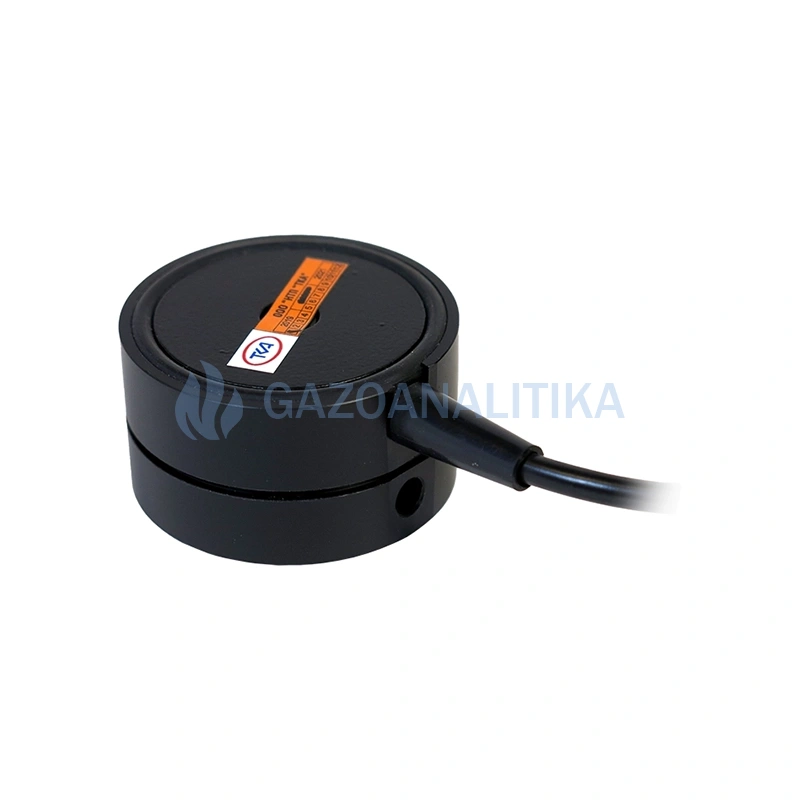

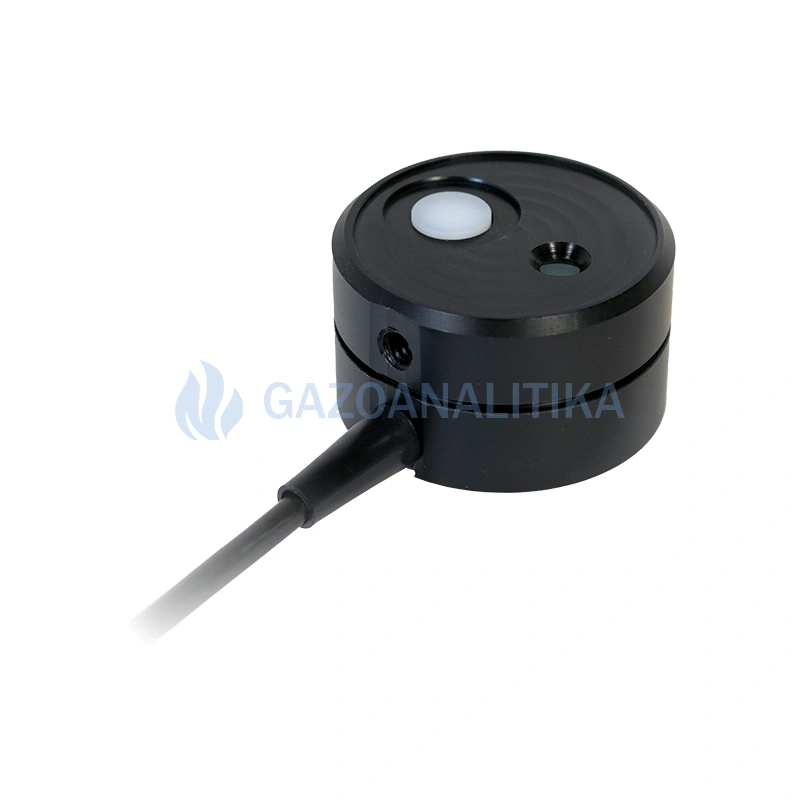

В измерительной головке расположены фотоприемные устройства (ФПУ) с корригирующими фильтрами, формирующими спектральную характеристику.
Корпуса блоков прибора изготовлены из ударопрочного пластика.
Принцип работы прибора заключается в преобразовании фотоприемными устройствами оптического излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещённости (лк) или энергетической освещённости (мВт/м2).
Прибор аналоговый, встроенного ПО не имеет.

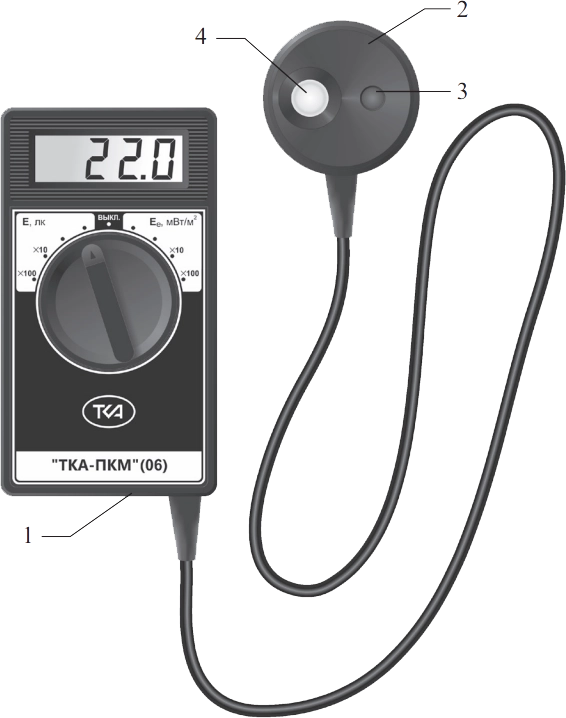

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
3 – Фотоприемное устройство “УФ-Радиометр”
4 – Фотоприемное устройство “Люксметр”
Достоинства
- возможность измерения излучения одним прибором в двух областях спектра;
- компактность и удобство в эксплуатации.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости | ± 8,0 % |
| Диапазон измерений энергетической освещённости | от 10 до 60 000 мВт/м² |
| Пределы допускаемой основной относительной погрешности измерений энергетической освещённости | ± 10,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С | ± 3,0 % |
| Жидкокристаллический дисплей | 3½ разряда |
Прочие характеристики
|
Габаритные размеры: - блок обработки информации (не более) - измерительная головка (не более) |
130 х 70 х 30 мм Ø50 х 30 мм |
| Масса прибора (не более) | 0,26 кг |
| Элемент питания — типоразмер батареи "Крона" | 7,0 — 9,6 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (06)
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
Модификация
