Прибор предназначен для измерения коэффициента пульсации источников излучения, яркости протяжённых самосветящихся объектов накладным методом и освещённости в видимой области спектра.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы

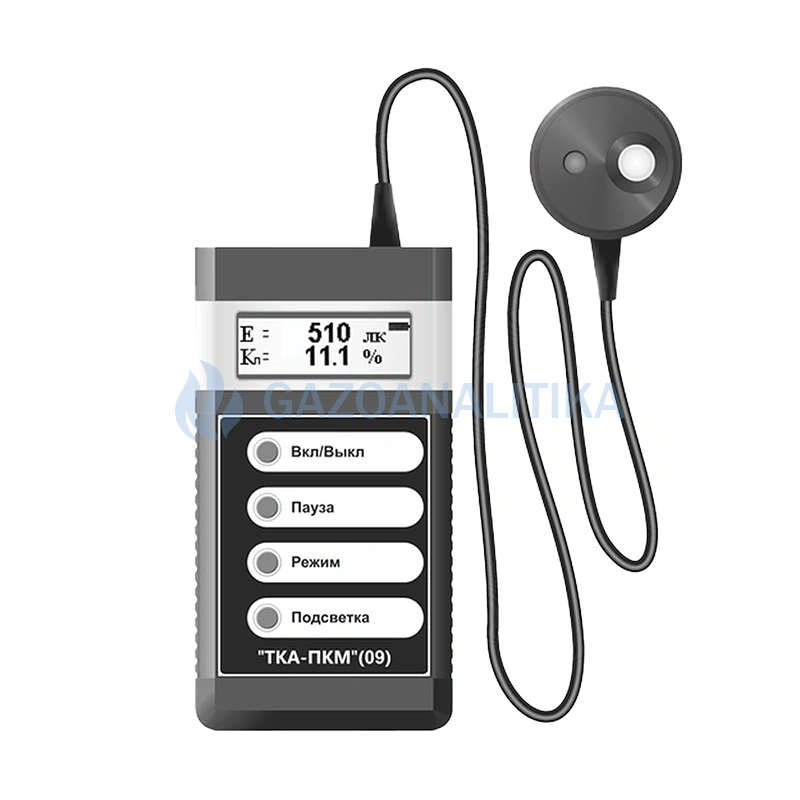

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.
Батарейный отсек расположен на обратной стороне БОИ.

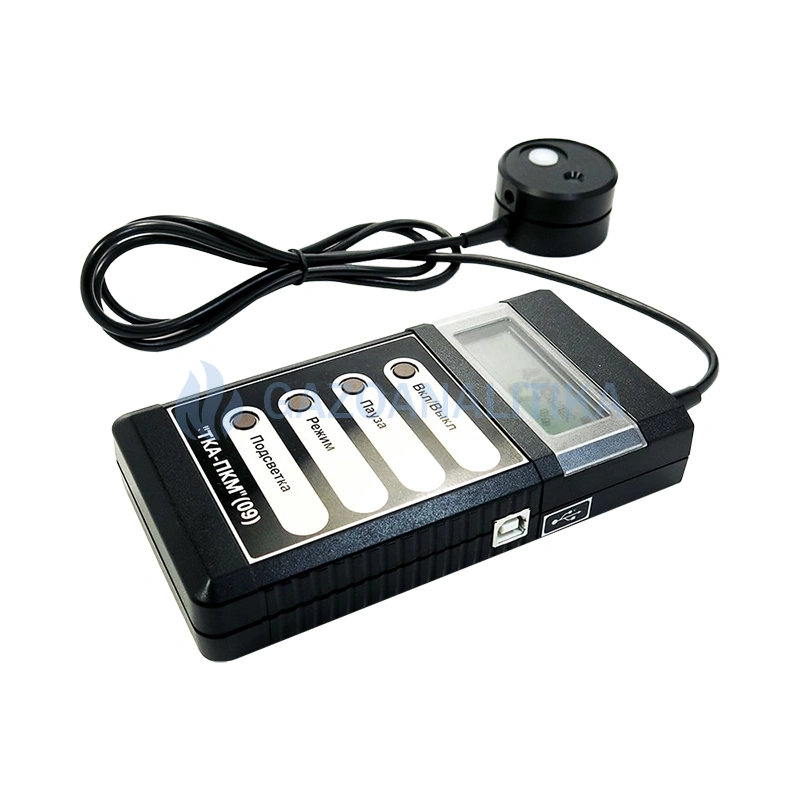

Сбоку корпуса БОИ расположен разъем для связи с ПК.
На лицевой стороне БОИ расположены следующие органы управления и индикации:
- жидкокристаллический индикатор;
- кнопка питания ВКЛ./ВЫКЛ.;
- кнопка управления ПАУЗА;
- кнопка управления РЕЖИМ;
- кнопка подсветки индикатора ПОДСВЕТКА.

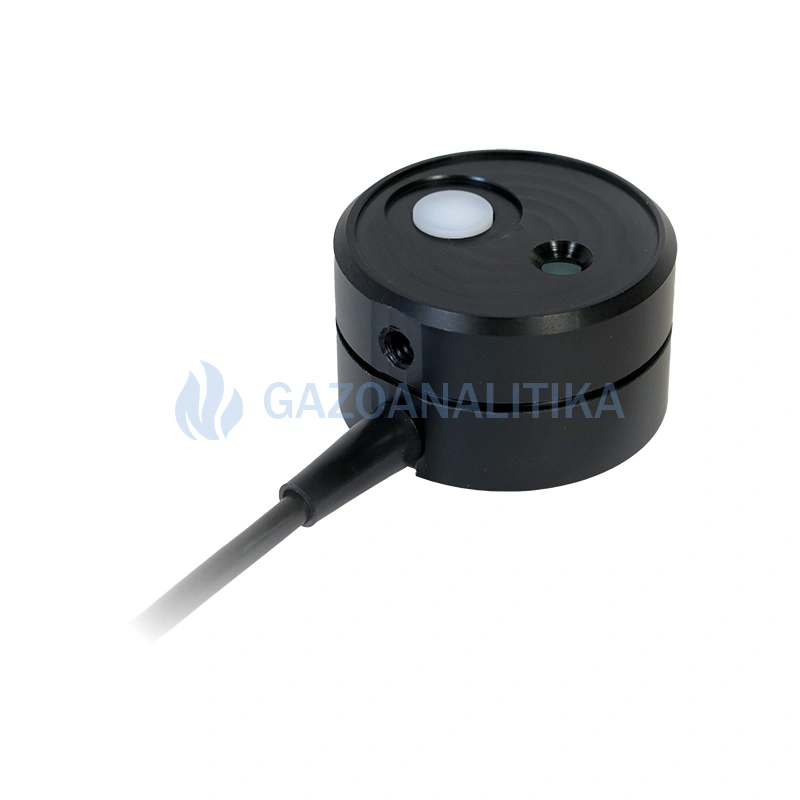

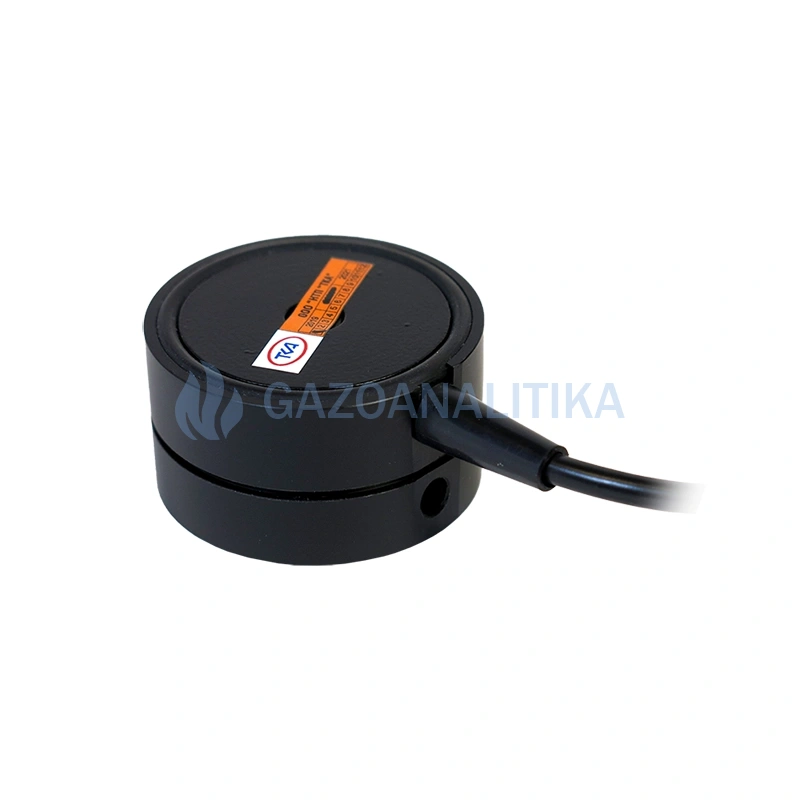

Фотоприёмное устройство (ФПУ) с корригирующими фильтрами, формирующими спектральную характеристику, располагается в измерительной головке.
Принцип работы прибора заключается в преобразовании ФПУ излучения в электрический сигнал с последующей обработкой его микроконвертором и цифровой индикацией числовых значений освещенности в лк и коэффициента пульсации освещенности в % или яркости в кд/м2.

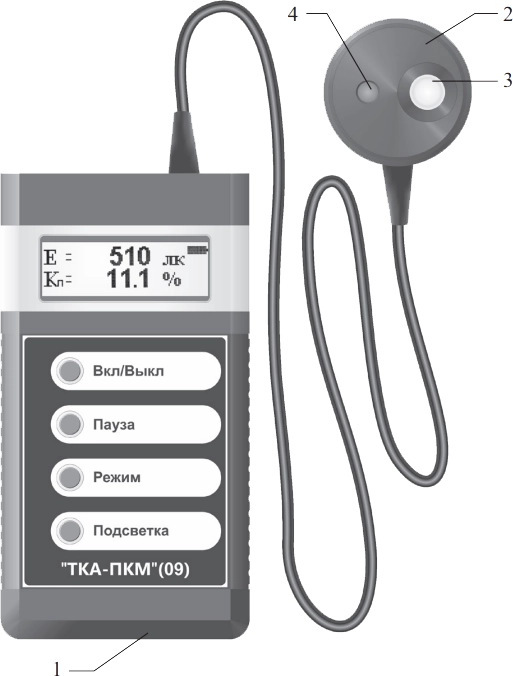

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
3 – Фотоприемное устройство “Люксметр”
4 – Фотоприемное устройство “Яркомер”
Программное обеспечение
- ТКА Анализатор ВПО v1.0 - ПО для проведения поверки;
- SPTerminal - терминальная программа для работы с последовательным портом;
- Инструкция по установке USB драйвера.
Достоинства
Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление. В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе. В приборе реализован интегральный метод расчета среднего значения освещённости для расчета коэффициента пульсации освещенности. Модель имеет дружелюбный интерфейс и может быть напрямую подключена к компьютеру.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости | ± 8,0 % |
| Диапазон измерений яркости | от 10 до 200 000 кд/м² |
| Пределы допускаемой основной относительной погрешности измерений яркости | ± 10,0 % |
| Диапазон измерений коэффициента пульсации освещённости | от 1 до 100 % |
| Пределы допускаемой основной относительной погрешности измерений коэффициента пульсации | ± 10 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С | ± 3,0 % |
Прочие характеристики
|
Габаритные размеры: - блока обработки информации - измерительной головки |
160 х 86 х 31 мм Ø50 х 30 мм |
| Масса прибора (не более) | 0,34 кг |
| Элемент питания — типоразмер батареи "Крона" | 7,0 — 9,6 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |

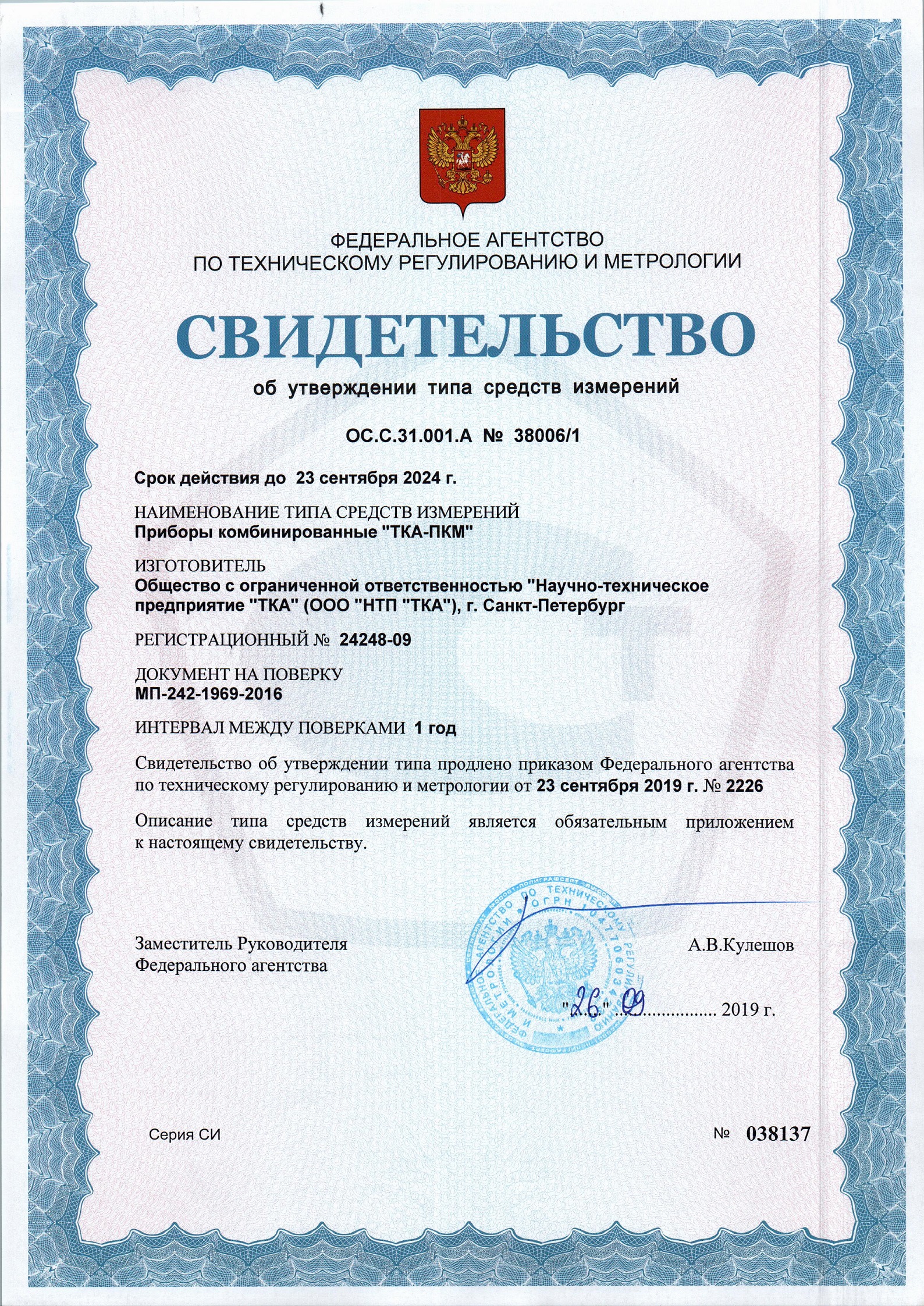

| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (09)
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Носитель информации с программным обеспечением
- Кабель последовательного порта

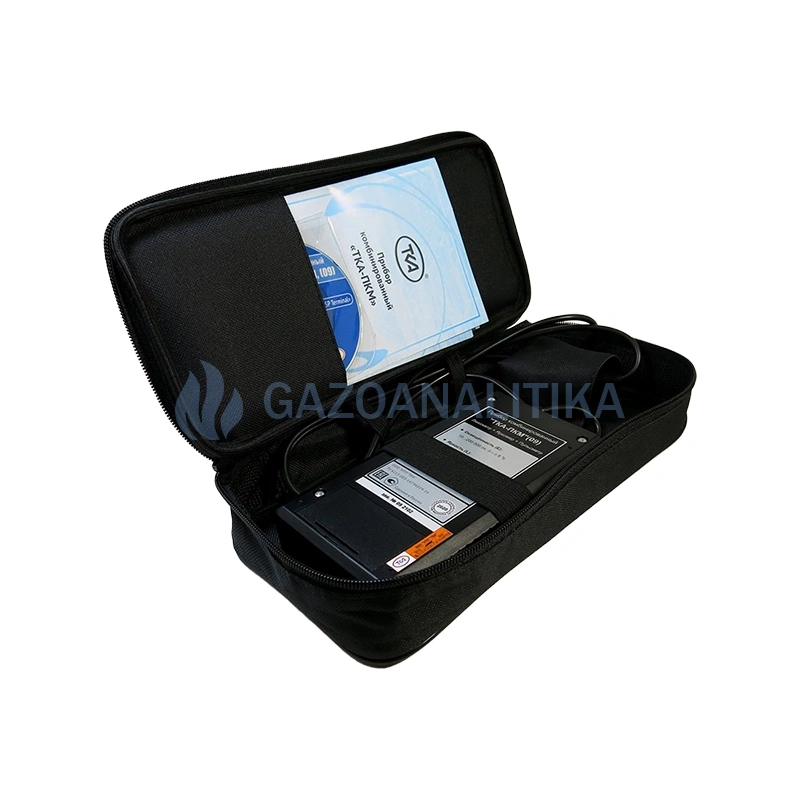

- Сумка для прибора
- Транспортная тара
