Прибор предназначен для измерения освещённости в видимой области спектра.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы

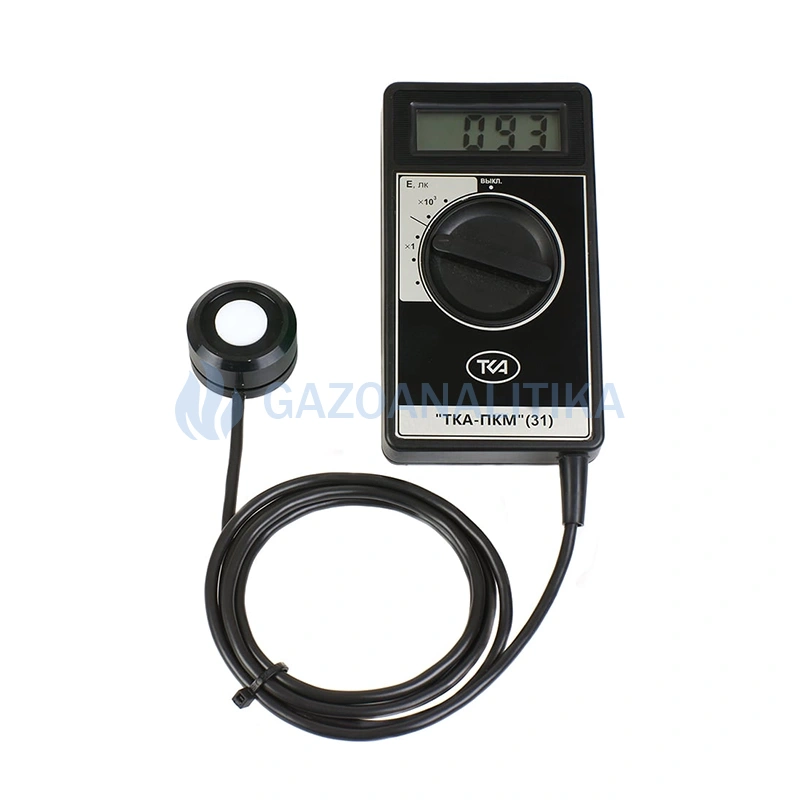

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.

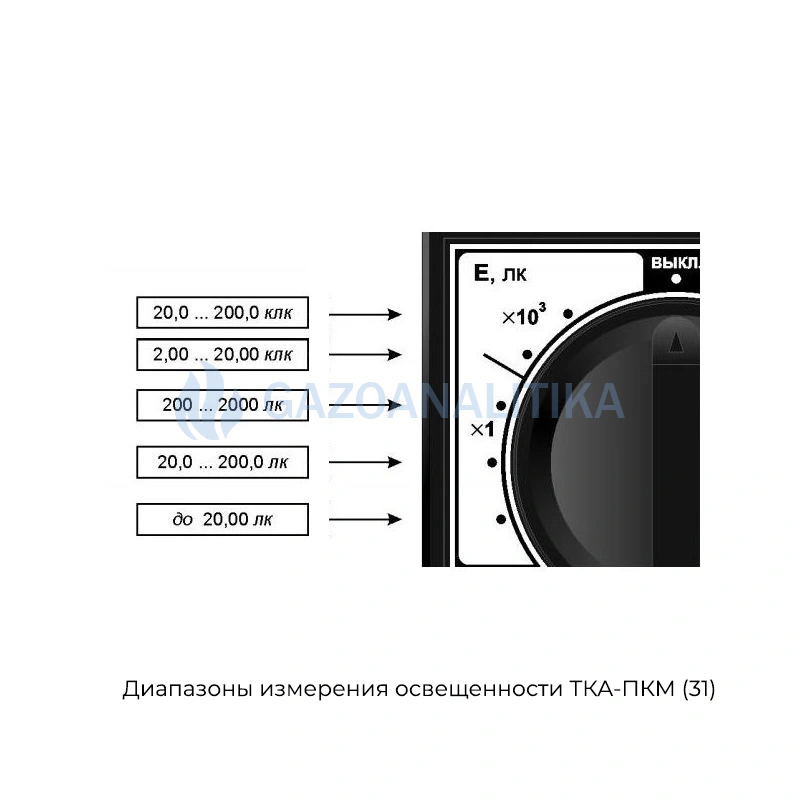

На лицевой стороне БОИ расположен переключатель поддиапазонов измерения (Рис.2) и жидкокристаллический индикатор.

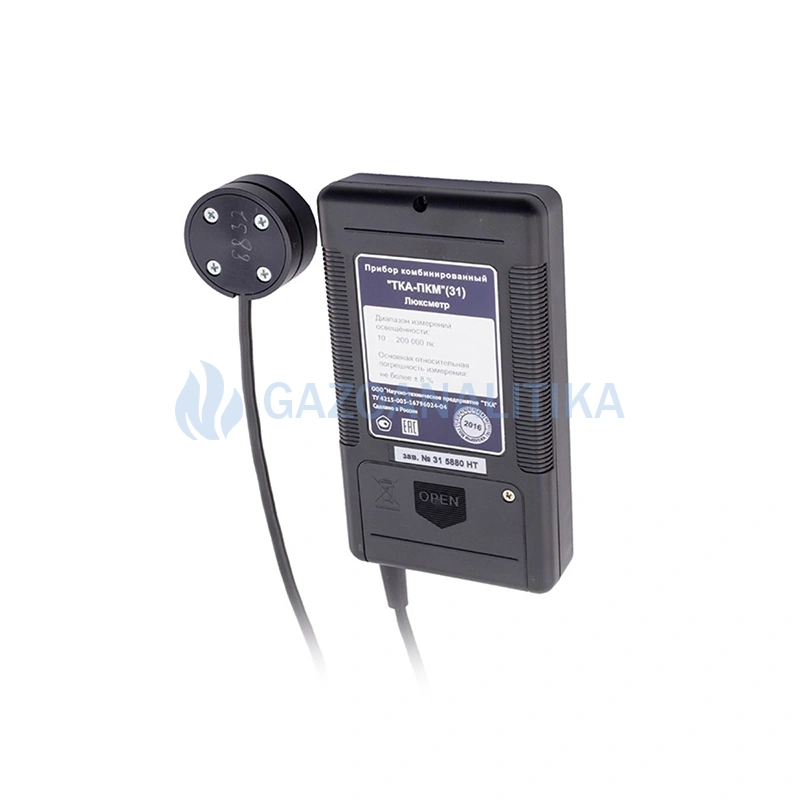

На обратной стороне БОИ расположены крышка батарейного отсека.
Корпус прибора изготовлен из ударопрочного полистирола.
Фотоприемный элемент с корригирующими фильтрами и косинусной насадкой располагается в металлическом корпусе измерительной головки.
Принцип работы прибора заключается в преобразовании фотоприемным устройством оптического излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещённости (лк).
Прибор аналоговый, встроенного ПО не имеет.

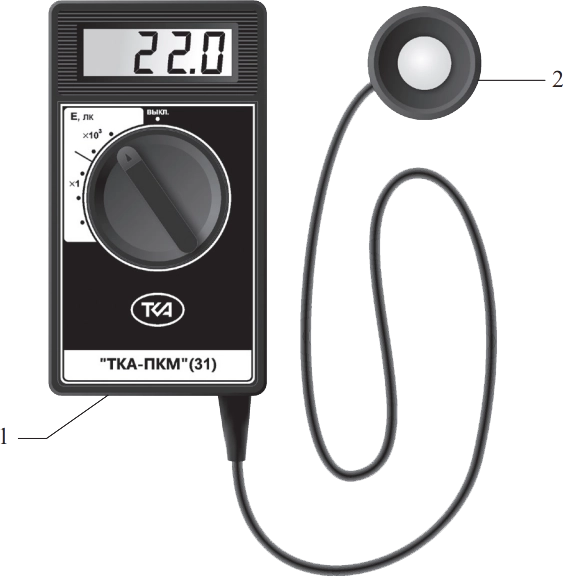

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
Достоинства
- хорошо зарекомендовавший себя в работе люксметр, надёжен и прост в эксплуатации;
- доступная цена.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Основная относительная погрешность измерений освещённости (не более) | ± 8,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении освещенности, за счет изменения чувствительности фотометрической головки, при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30 °С до +15 °С и св. +25 °С до +60°С | ± 3,0 % |
| Жидкокристаллический дисплей | 3½ разряда |
Прочие характеристики
|
Габаритные размеры: - измерительный блок (не более) - фотометрическая головка (не более) |
130 х 70 х 30 мм Ø40 х 30 мм |
| Масса прибора (не более) | 0,22 кг |
| Элемент питания — типоразмер батареи "Крона" | 7,0 — 9,6 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (31)
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт

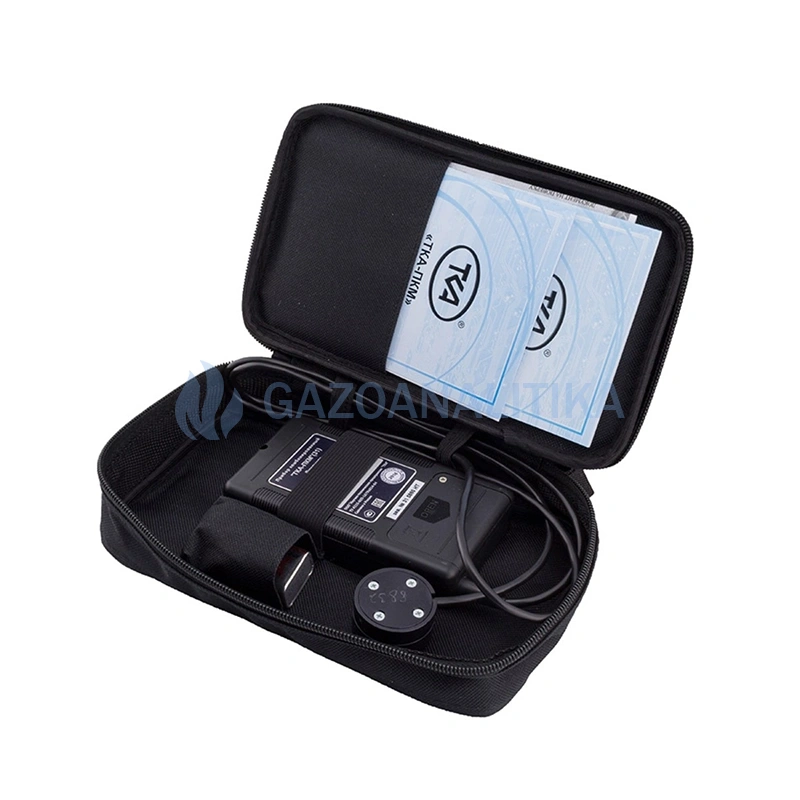

- Сумка для прибора
- Транспортная тара
Модификация
