Прибор предназначен для измерения освещённости в видимой области спектра.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.
Устройство и принцип работы

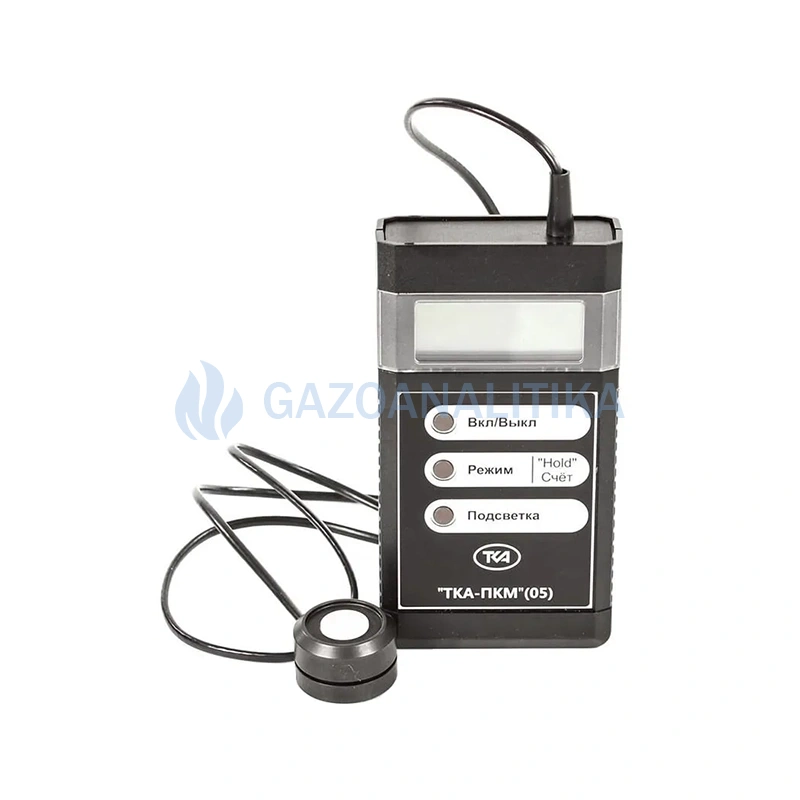

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: измерительной головки (ИГ) и блока обработки информации (БОИ), связанных между собой гибким многожильным кабелем.
Батарейный отсек расположен на обратной стороне БОИ.
Сбоку корпуса БОИ расположен разъем для связи с ПК.
На лицевой стороне БОИ расположены следующие органы управления и индикации:
- жидкокристаллический индикатор;
- кнопка питания ВКЛ./ВЫКЛ.;
- кнопка управления РЕЖИМ;
- кнопка подсветки индикатора ПОДСВЕТКА.

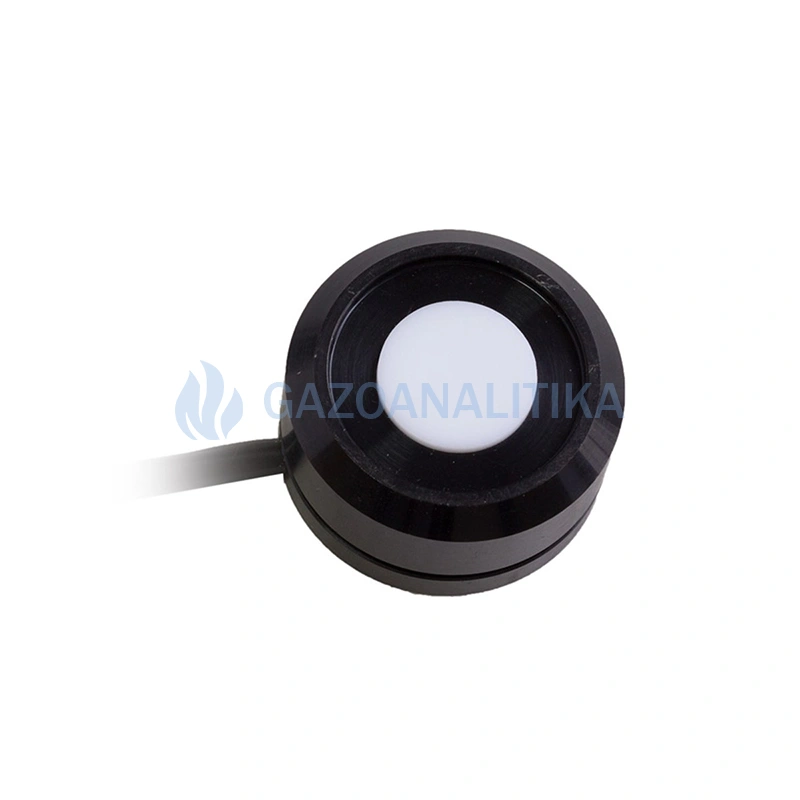

Фотоприёмное устройство (ФПУ) с корригирующими фильтрами, формирующими спектральную характеристику, располагается в измерительной головке.
Принцип работы прибора заключается в преобразовании ФПУ излучения в электрический сигнал с последующей обработкой его микроконвертором и цифровой индикацией числовых значений освещенности в лк.

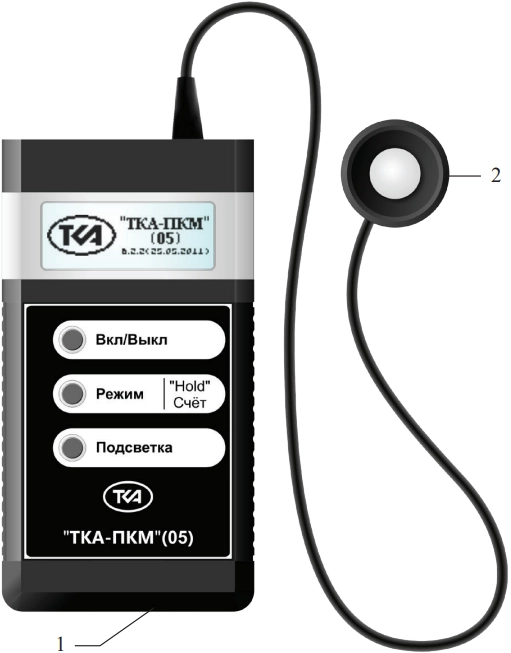

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
Программное обеспечение
- ТКА Анализатор ВПО v1.0 - ПО для проведения поверки;

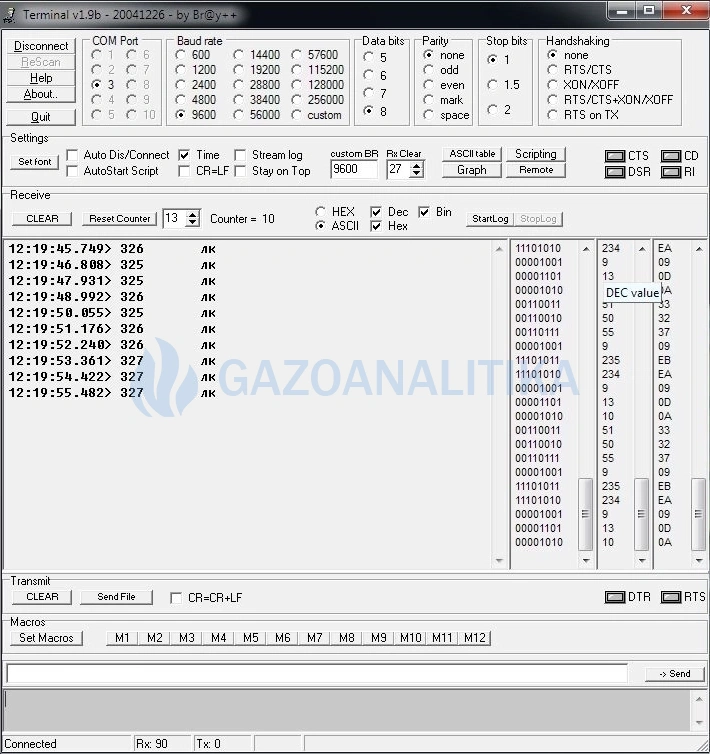

- SPTerminal - терминальная программа для работы с последовательным портом;
- Инструкция по установке USB драйвера.
Достоинства
- удобный корпус и интуитивно понятный интерфейс;

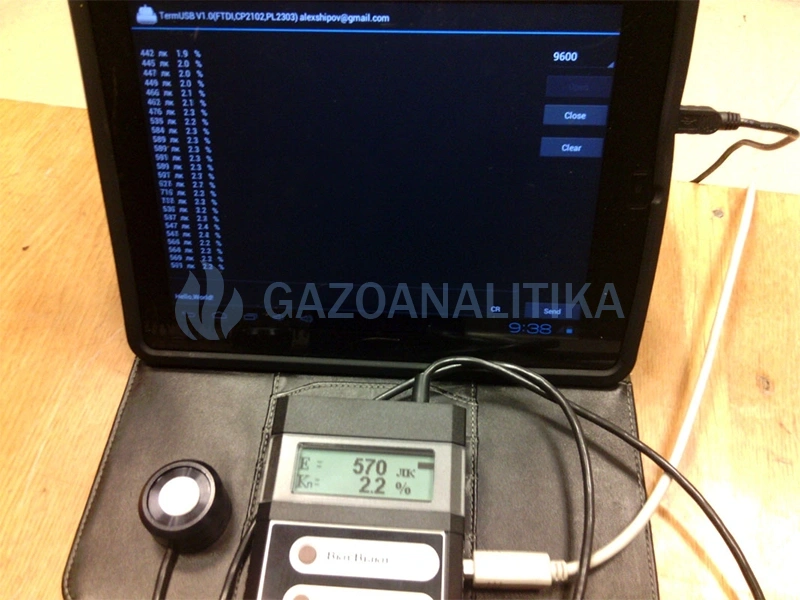

- возможность подключения к компьютеру для передачи данных;
- цена на прибор сравнительно невысока, что в полной мере соотносится с отличным качеством.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости | ± 8,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С | ± 3,0 % |
Прочие характеристики
|
Габаритные размеры: - измерительный блок (не более) - фотометрическая головка (не более) |
160х86х31 мм Ø40 х 30 мм |
| Масса прибора (не более) | 0,32 кг |
| Элемент питания — типоразмер батареи "Крона" | 7,0 - 9,6 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при +25°С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Прибор комбинированный ТКА-ПКМ (05)
- Щелочной элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Носитель информации с программным обеспечением
- Кабель последовательного порта
- Сумка для прибора
- Транспортная тара
