Прибор предназначен для измерения полного светового потока светодиодов по методу "интегрирующей сферы" (сферы Ульбрихта), в люменах.
Устройство и принцип работы
Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приемник света – фотодиод, размещенный в нижней полусфере.
На блоке обработки расположены органы управления режимами работы и жидкокристаллический (LCD) индикатор.

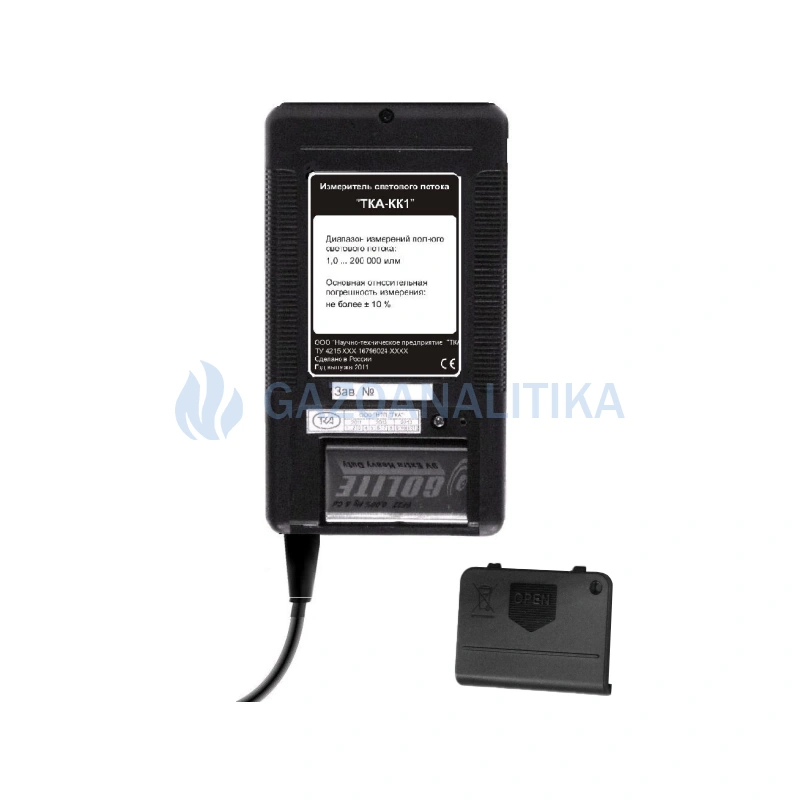

На задней стенке блока обработки расположена крышка батарейного отсека.

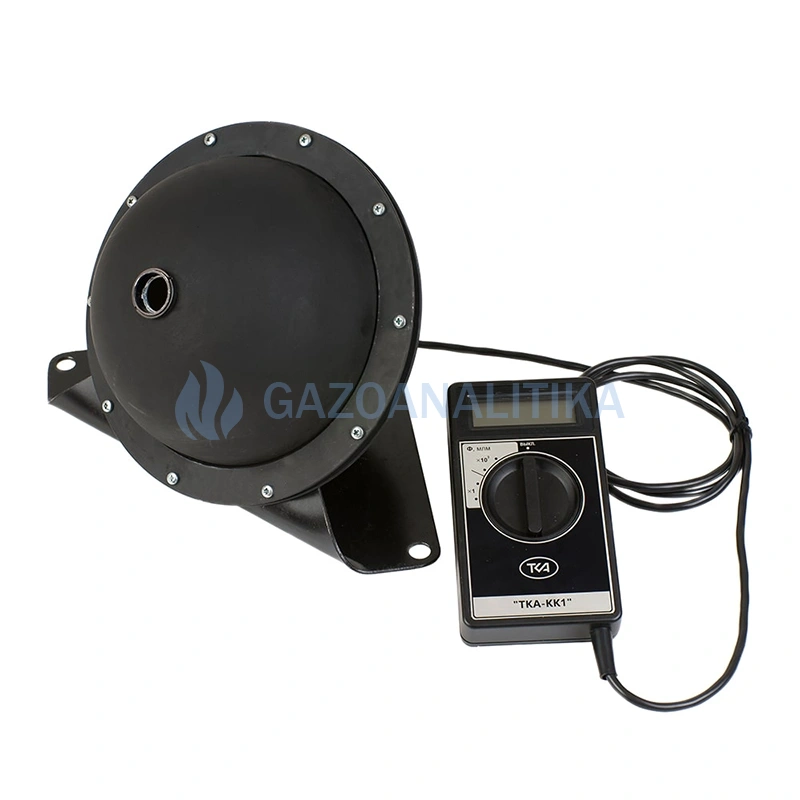

Измерительный блок выполнен в виде шара на жестком основании, шар является "интегрирующей сферой". В нѐм имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.
Излучение светодиода, рассеивается внутренней стенкой шара и, распределѐнное по ней равномерно, преобразуется фотоприѐмным устройством в электрический сигнал, с последующей цифровой индикацией числовых значений полного светового потока в млм.

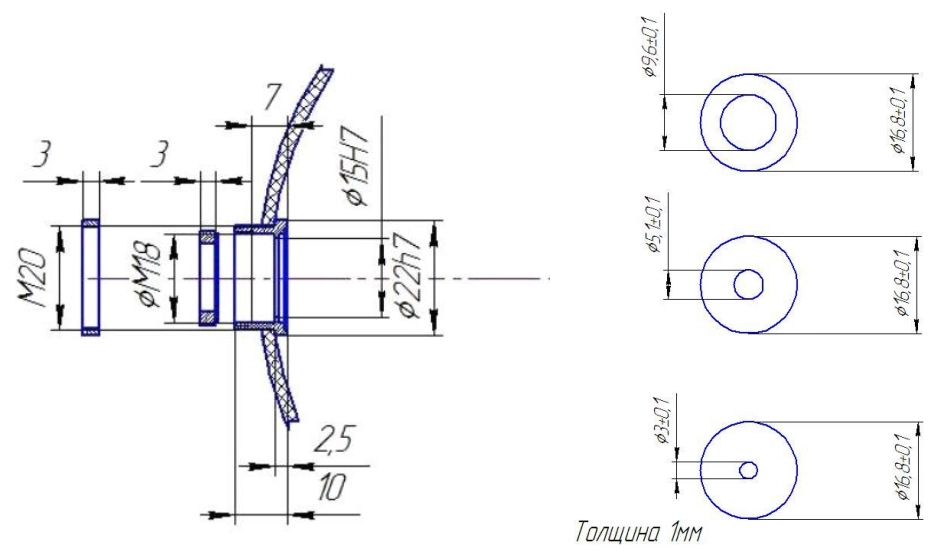

Входное окно на измерительном шаре
Достоинства
- прямых отечественных аналогов нет;
- простота и удобство в эксплуатации;
- определения значений в режиме реального времени;
- малое энергопотребление;
- доступная цена.
Технические характеристики
| Диапазон измерений светового потока | от 1 до 2 000 лм |
| Основная относительная погрешность измерений светового потока |
± 10,0 %
|
Прочие характеристики
|
Габаритные размеры: - измерительный блок (не более) - измерительный шар (не более) - диаметр входного окна под светодиод (не более) |
130 х 70 х 30 мм 180 х 180 х 180 мм 15,0 мм |
| Масса прибора (не более) | 2,0 кг |
| Элемент питания — типоразмер батареи "Крона" | 9 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +40 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С | 65 ± 15 % |
| Атмосферное давление | от 86 до 107 кПа |
- Измеритель светового потока ТКА-КК1
- Набор сменных диафрагм
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Транспортная тара
