Прибор предназначен для измерения освещённости в видимой области спектра, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника.
Область применения прибора - промышленные предприятия и организации (службы охраны труда и техники безопасности, службы главного энергетика), учебные заведения, научные центры, музеи, библиотеки и архивы, предприятия транспорта и связи, центры метрологии и сертификации, медицинские учреждения, центры Госсанэпиднадзора, аттестация рабочих мест, сельское хозяйство и многие другие.
Прибор рекомендован для измерений горизонтальной освещенности от искусственного освещения автомобильных дорог, а также подходит для измерения освещённости при работе с фотолюминесцентными материалами (в т. ч. с ФЭС, для получения лицензии МЧС.
Устройство и принцип работы

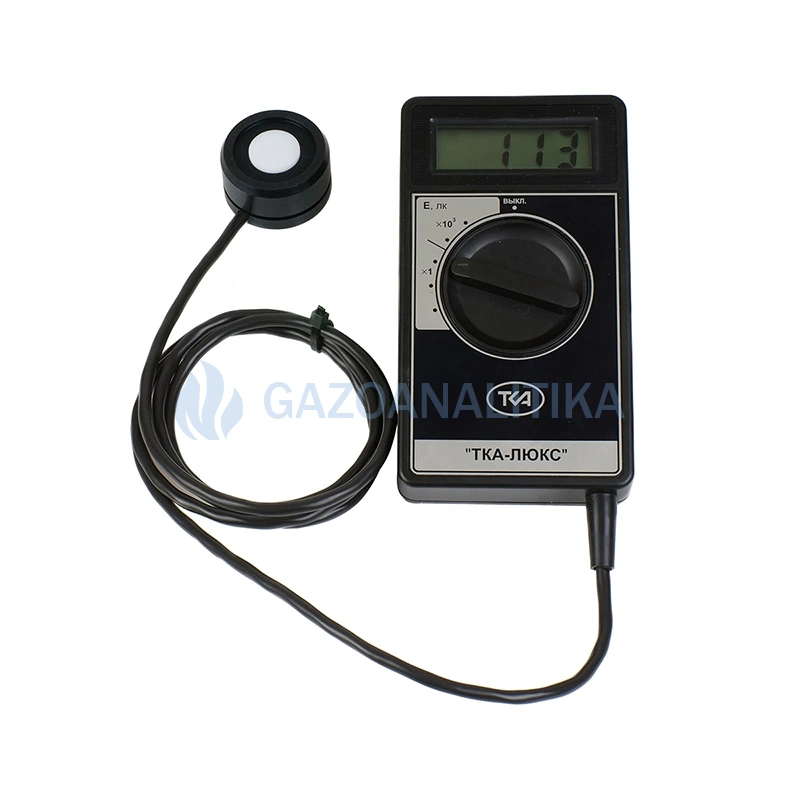

Люксметр выпускается в компактном портативном исполнении. Конструктивно прибор состоит из двух функциональных блоков: фотометрической головки (ФГ) и блока обработки сигналов (БОС), связанных между собой гибким кабелем.
На лицевой стороне БОС расположен переключатель поддиапазонов измерения и жидкокристаллический индикатор.

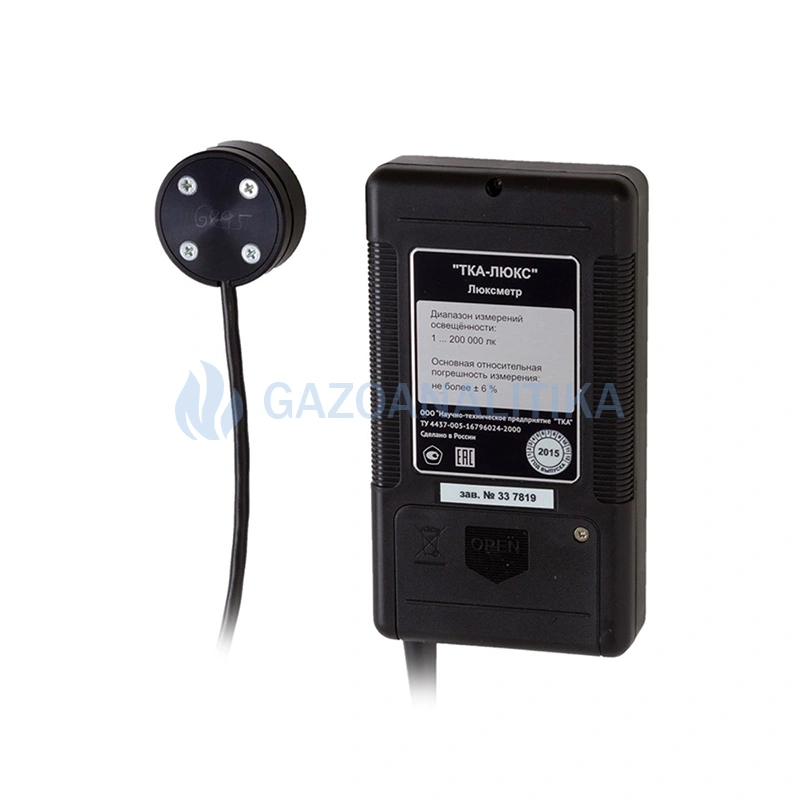

На обратной стороне БОС расположена крышка батарейного отсека.
Корпус БОС изготовлен из ударопрочного полистирола.

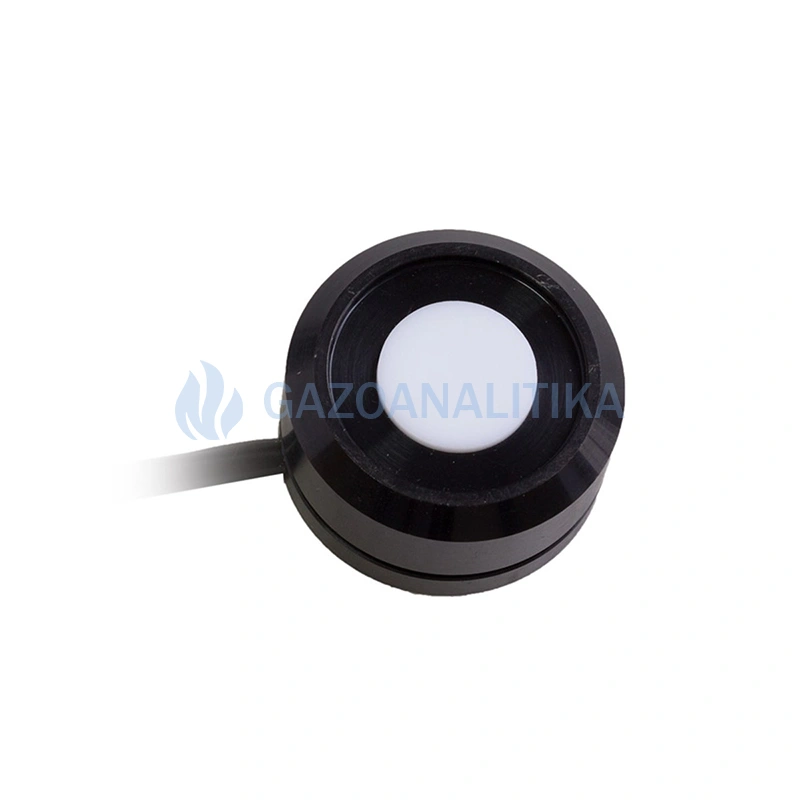

Фотоприемный элемент с корригирующими фильтрами и косинусной насадкой расположен в металлическом корпусе ФГ.
Принцип работы люксметра заключается в преобразовании фотоприемным устройством оптического излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещённости (лк).

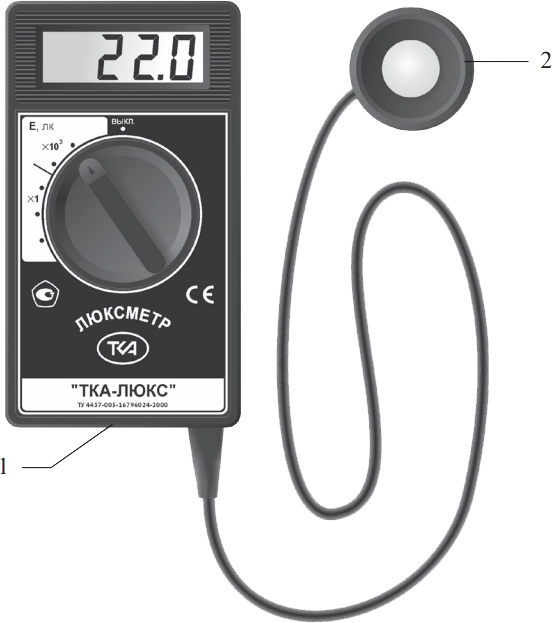

Внешний вид
1 – Блок обработки сигналов
2 – Фотометрическая головка
Достоинства
Лучший по своим характеристикам отечественный люксметр, не уступающий мировым аналогам, надёжен и прост в эксплуатации.
Технические характеристики
| Диапазон измерений освещённости | от 1,0 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерения освещённости | ± 6,0 % |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра при углах: 5 градусов 15 градусов 30 градусов 60 градусов |
± 0,5 % ± 1,0 % ± 5,0 % ± 15,0 % |
| Пределы допускаемой дополнительной относительной погрешности измерения освещенности, вызванные изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 °С до +15 °С и св. +25 °С до +40°С | ± 3,0 % |
| Жидкокристаллический дисплей | 3½ разряда |
Прочие характеристики
|
Габаритные размеры: - измерительный блок (не более) - фотометрическая головка (не более) |
130 х 70 х 30 мм Ø36 х 22 мм |
| Масса прибора с источником питания (не более) | 0,45 кг |
| Элемент питания — типоразмер батареи "Крона" | 9 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +40 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 85 % |
| Атмосферное давление | от 84 до 106,7 кПа |

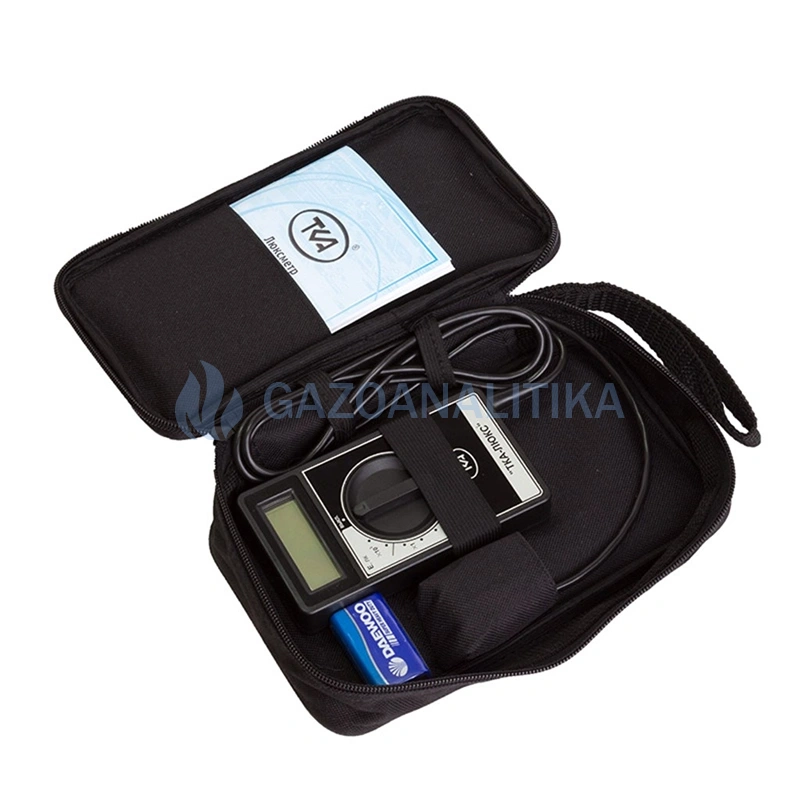

- Люксметр ТКА-ЛЮКС
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Методика поверки
- Сумка для прибора
- Транспортная тара
Модификация
