Прибор предназначен для измерения абсолютного распределения спектральной плотности энергетической освещенности (СПЭО) источников оптического излучения (ОИ) и энергетической освещенности (облученности) в видимой области в поддиапазоне от 400 до 790 нм, исследования спектрального состава по длинам волн электромагнитных излучений в видимой области спектра, нахождения спектральных характеристик излучателей и объектов, взаимодействовавших с излучением, а также для спектрального анализа и фотометрирования.
Прибор используется для оперативной оценки энергоэффективности потока, уровня интенсивности ОИ в центре поверхности, определения максимальной спектральной плотности мощности излучения света и связи с ПК (ОС Windows).
Примечание:
- Фотосинтетически активная радиация (ФАР) — часть доходящей до биоценозов солнечной радиации в пределах от 400 до 700 нм спектра электромагнитных волн с различным КПД, используемая растениями для фотосинтеза;
- Для фототерапии применяются источник света, с определенной терапевтической длинной световой волны, который используют для лечения гипербилирубинемии, в частности, голубые лучи длиной волны от 460 до 490 нм, что является одним из самых эффективных методов лечения "желтушки" (диссоциация билирубина).
Устройство и принцип работы
Принцип действия прибора основан на измерении спектральной плотности энергетической яркости источника оптического излучения в видимой области с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства.
Конструктивно прибор состоит из двух функциональных блоков, соединенных между собой гибким многожильным кабелем.
На блоке обработки сигнала расположены следующие органы управления и индикации:
- цифровой индикатор (дисплей) (цифровой индикатор имеет две строки по 16 разрядов) с подсветкой;
- кнопки управления;
- разъем USB;
- разъем "DC IN" для внутреннего интеллектуального зарядного устройства (ЗУ);
- NiMH аккумуляторной батареи 9В;
- индикаторы работы ЗУ.
На задней стенке блока обработки сигнала расположена крышка батарейного отсека.
На крышке блока указывается заводской порядковый номер прибора.
На нижней стороне оптоэлектронного блока расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе. С помощью штатива можно добиться большего удобства и точности измерений.
Для ослабления уровня энергетической освещенности необходимо использовать входящую в комплект насадку на объектив и при включение прибора выбрать режим "С ослабителем".

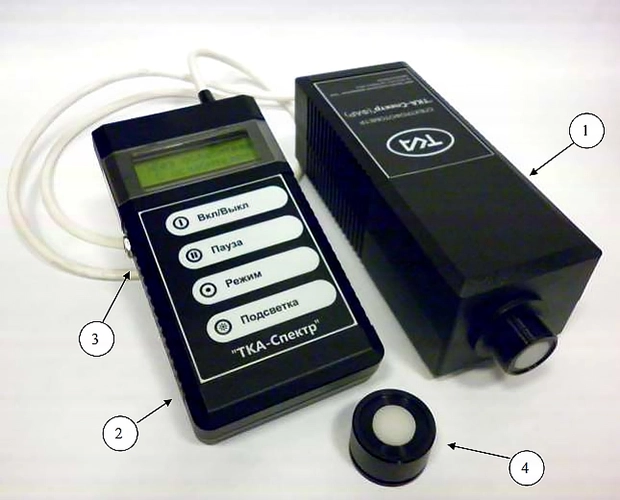

Внешний вид
1 – Оптоэлектронный блок
2 – Блок обработки сигнала
3 – Разъем "DC IN"
4 – Ослабитель
Программное обеспечение
Возможности программы Спектрофотометр v. 4.0.2 для ТКА-Спектр (ФАР):
- чтение и отображение значений в реальном времени;
- экспорт данных в MS Excel и файлы TXT, BMP;
- автосканирование подключения прибора к ПК;
- контроль ошибок получения данных.
Достоинства
- прямых отечественных аналогов нет;
- определения значений в режиме реального времени;
- собственная программа для связи с ПК;
- компактность и удобство в эксплуатации, малое энергопотребление;
- фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Технические характеристики
| Диапазон измерений полной облучённости (два режима измерений: с ослабителем и без ослабителя) |
от 100 до 600 000 мВт/м² (калибровка по источнику типа А) |
| Предел расширенной неопределенности по каналу облучённости, не более, % | ± 10,0 % |
| Шаг сканирования | 3,33 нм |
| Ширина спектральной линии (FWHM) | 9.9 нм |
| Оптический диапазон | от 400 до 790 нм |
| Режим измерений | Непрерывный / Пауза |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
|
Поддиапазоны измерения: - голубой Ее(Bi) - синий Ее(B) - зеленый Ее(G) - желтый Ее(Ye) - красный Ее(R) - дальний красный Ее(FR) |
от 460 до 490 нм от 400 до 500 нм от 500 до 600 нм от 560 до 620 нм от 600 до 700 нм от 700 до 790 нм |
Прочие характеристики
|
Габаритные размеры: - блок обработки информации (не более) - оптоэлектронный блок (не более) |
165 х 85 х 35 мм 250 х 70 х 70 мм |
| Резьбовой разъём для крепления на штативе ОЭБ | 1/4″ |
| Жидкокристаллический дисплей | двухстрочный 16 знаковый ЖКИ со светодиодной подсветкой |
| Масса прибора (не более) | 2,0 кг |
| Элемент питания – типоразмер батареи "Крона" | 9,0 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +40 °С |
| Относительная влажность воздуха | 65 ± 15 % |
| Диапазон атмосферного давления | от 86 до 107 кПа |

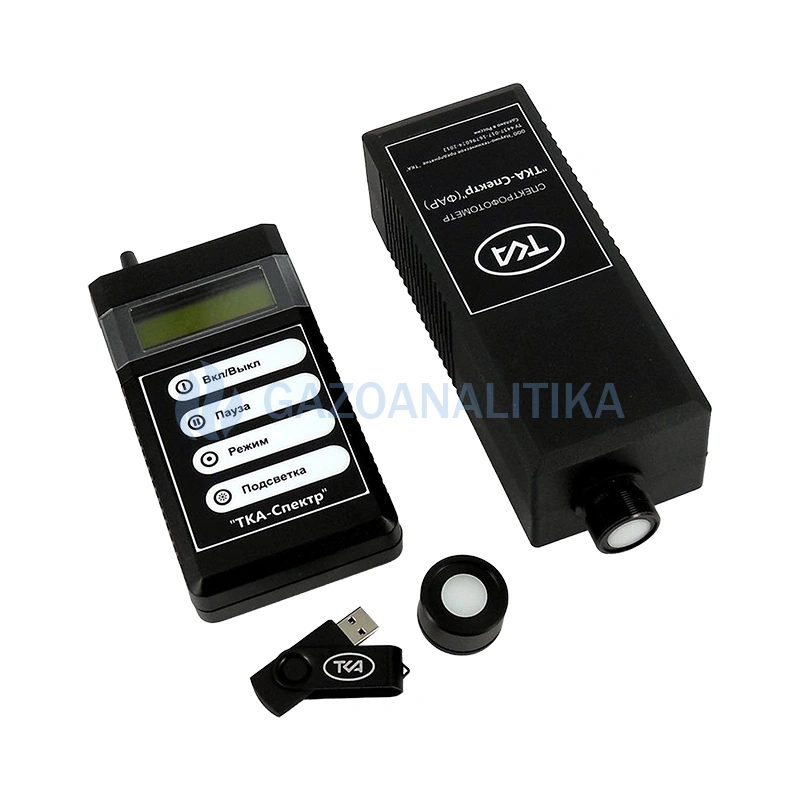

- Спектрофотометр ТКА-Спектр (ФАР)
- Элемент питания типа “Крона” (6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением (USB-накопитель)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
