Спектрорадиометр предназначен для измерений яркости источников света L [кд/м2], освещѐнности, создаваемой источниками света непрерывного излучения E [лк], координат цветности в международной колориметрической системе МКО 1931(xy), коррелированной цветовой температуры источников света Тc [K], общего индекса цветопередачи Ra самосветящихся объектов, а также отображения вычисляемых параметров: энергетическая яркость (или энергетическая освещѐнность) в видимой области спектра (390-760) нм, взвешенная энергетическая яркость (или взвешенная энергетическая освещѐнность) синего света и опасности ожога в ограниченном спектральном диапазоне, цветовые различия ΔE*ab, доминантная длина волны (цветовой тон), фотосинтетическая активная радиация (ФАР) в фотонных и энергетических единицах с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.
Область применения прибора - для оценки цвета светотехнического оборудования в лабораториях и производственных условиях, санитарного и технического надзора в жилых и производственных помещениях, музеях, библиотеках, архивах, оперативной оценки энергоэффективности потока оптического излучения и измерения фотосинтетической облученности, изучения потенциальной светобиологической опасности излучения от различных ламп (электрических источников света) или ламповых систем (осветительных приборов).
Устройство и принцип работы
Спектрорадиометр содержит полихроматор на основе дифракционной решетки с регистрацией разложенного излучения фотодиодной линейкой, объектив, который не требует фокусировки, с углом зрения два градуса и входной щелью постоянной ширины. Выходы полихроматора и микропроцессорной сборки соединены с блоками индикации, связи с персональным компьютером (ПК), модулями Bluetooth и записи данных на сменную micro SD карту.
Конструктивно спектрорадиометр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив. Дополнительно для режима "Освещенность" применяется косинусная насадка (рассеиватель), которая надевается на входной объектив и позволяет исключить проблемы оптико-геометрического согласования.
На задней торцевой крышке спектрорадиометра размещена клавиатура, разъѐм micro USB для связи с ПК и зарядки встроенной несъѐмной аккумуляторной батареи, слот micro SD для установки сменной карты. Задние ножки на корпусе спектрорадиометра позволяют установить его вертикально на горизонтальной поверхности.

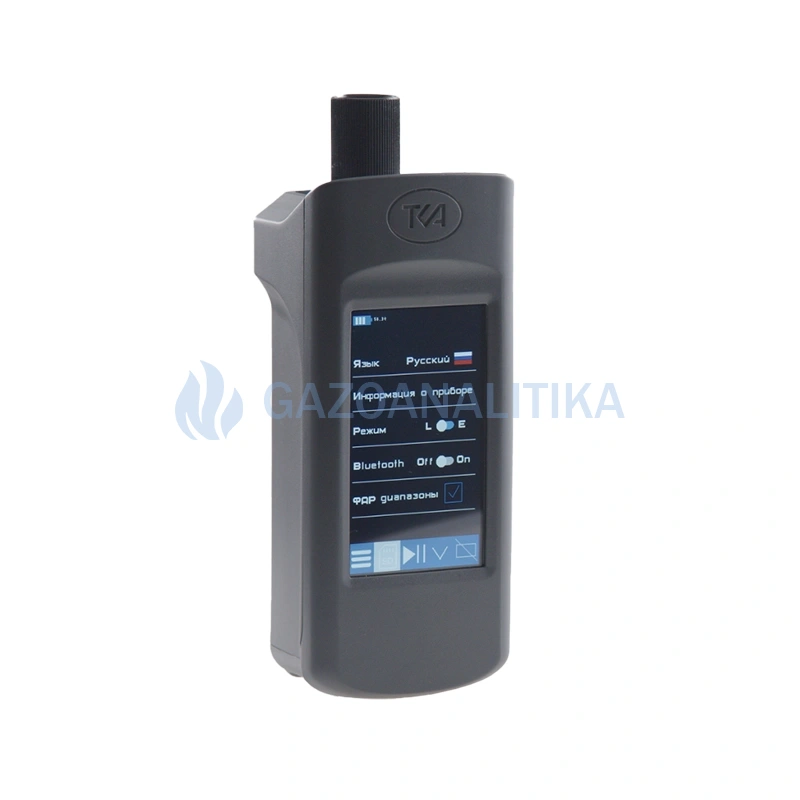

На верхней стороне корпуса спектрорадиометра расположен цветной сенсорный графический жидкокристаллический дисплей (ЖК дисплей).
На нижней стороне спектрорадиометра расположены: парковочное место для рассеивателя, резьбовой разъѐм ¼” для крепления на штативе, место нанесения знака поверки, место для нанесения заводского номера, место пломбирования от несанкционированного доступа.
Принцип работы спектрорадиометра заключается в преобразовании откликов с каждого элемента фотодиодной линейки в значение спектральной плотности энергетической яркости с последующей математической обработкой результатов измерения при помощи микропроцессорного устройства.

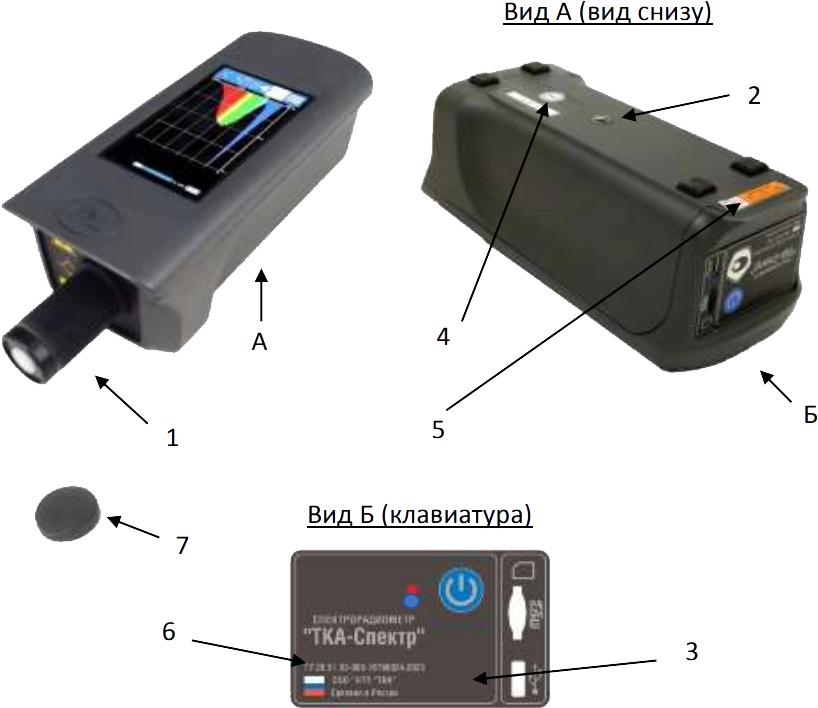

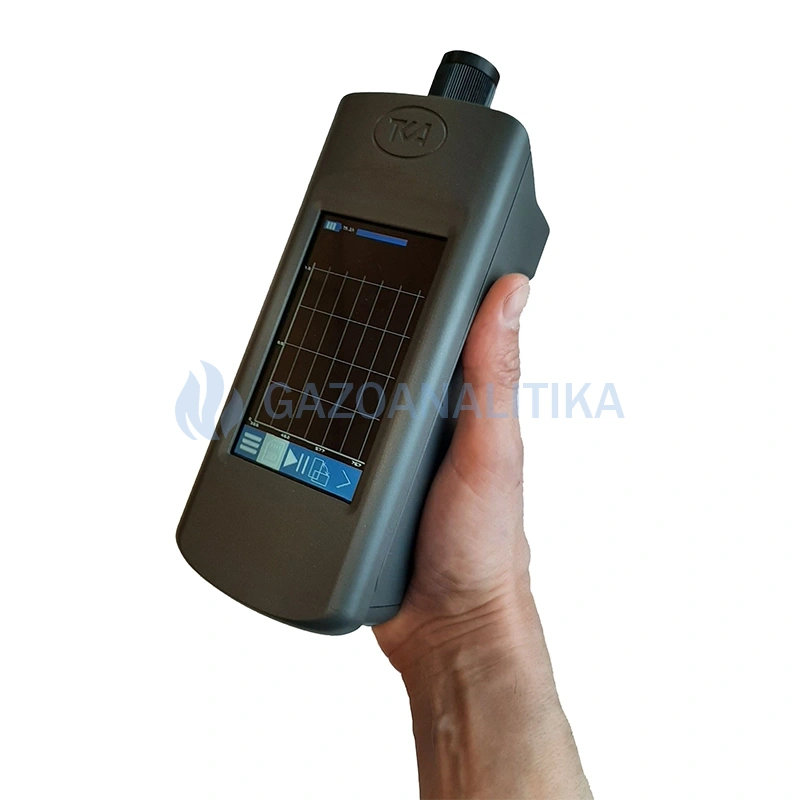

Внешний вид
1 - Объектив с косинусной насадкой
2 - Резьбовой разъѐм (¼ дюйма)
3 - Место нанесения знака утверждения типа
4 - Места нанесения заводского номера и знака поверки
5 - Место пломбирования
6 - Место маркировки
7 - Колпачок
Программное обеспечение

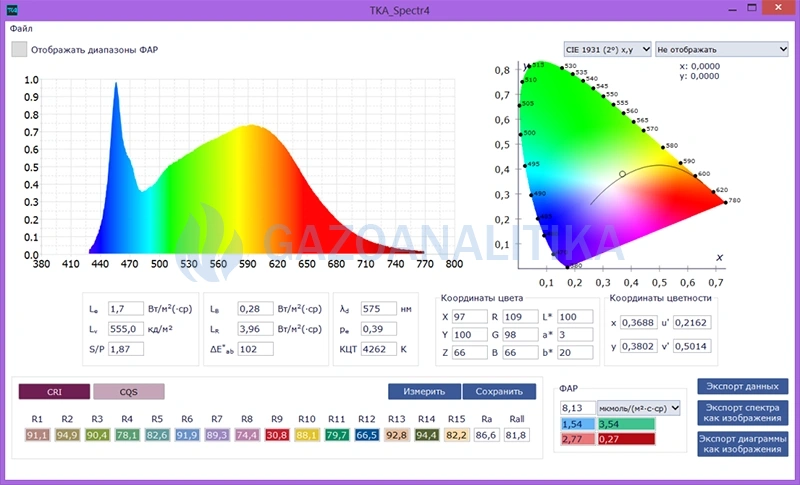

Интерфейсная часть ПО TKA_Spectr4 (freeware) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.
TKA_Spectr4 Краткое руководство
Достоинства
- цветной сенсорный экран 4,3 дюйма;
- определения значений в режиме реального времени;
- собственная программа для связи с ПК;
- встроенный аккумулятор;
- карта памяти microSD;
- простота и удобство в эксплуатации;
- фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Технические характеристики
| Диапазон измерений освещённости в видимой области спектра | от 100 до 150 000 лк | ||
| Диапазон измерений яркости | от 10 до 25 000 кд/м² | ||
| Пределы допускаемой основной относительной погрешности измерения освещённости и яркости | ± 10,0 % | ||
| Диапазоны измерения координат цветности самосветящихся объектов |
x = 0,004 – 0,734 y = 0,005 – 0,834 |
||
|
Пределы допустимой абсолютной погрешности измерения координат цветности x, y: – источников со сплошным спектром – других источников |
± 0,005 ± 0,02 |
||
| Диапазон измерения коррелированной цветовой температуры белых источников света | от 2 000 до 10 000 К | ||
| Пределы допустимой абсолютной погрешности измерения коррелированной цветовой температуры в диапазоне температур от 2000 до 10000 К (только для источников белого цвета) | ± 250 К | ||
| Диапазон измерений общего индекса цветопередачи Ra самосветящихся объектов | от 1,0 до 100,0 % | ||
| Пределы допустимой абсолютной погрешности измерения общего индекса цветопередачи Ra | ± 1,0 % | ||
| Спектральный диапазон | от 390 до 760 нм | ||
| Режим измерений / время экспозиции сигнала |
Единичный / от 0,007 до 4 сек |
||
| Угол измерения | 2° или 180° (насадка) | ||
| Минимальный диаметр фотометрируемого участка | 15 мм | ||
|
Диапазоны показаний: ФАР яркость в диапазоне от 400 до 700 нм ФАР облучённость в диапазоне от 400 до 700 нм Спектральная плотность энергетической яркости Спектральная плотность энергетической освещённости Энергетическая яркость непрерывного излучения Энергетическая освещённость непрерывного излучения |
от 0,1 до 400 мкмоль/(м2·с·ср) от 1,0 до 2 000 мкмоль/(м2·с) от 1,0·10-3 до 1,0 Вт/(ср·м2·нм) от 1,0·10-2+ до 10,0 Вт/(м2·нм) от 1,0·10-3 до 200 Вт/(м2·ср) от 1,0·10-2 до 1000 Вт/м2 |
||
Прочие характеристики
| Габаритные размеры (не более) | 250 х 100 х 80 мм |
| Резьбовой разъём для крепления на штативе ОЭБ | 1/4″ |
| Цветной сенсорный экран | 4,3 дюйма |
| Масса прибора (не более) | 1,0 кг |
| Ресурс аккумуляторной батареи 3,7В без подзарядки (не менее) | 20 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +40 °С |
| Относительная влажность воздуха при +25 °С | не более 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |
- Спектрорадиометр ТКА-Спектр
- Косинусная насадка
- Адаптер питания с USB выходом
- Кабель для передачи данных и зарядки аккумулятора (USB2.0 Am / USB Type-C)
- Носитель информации с программным обеспечением (USB-накопитель)
- Руководство по эксплуатации
- Паспорт
- Кейс для транспортировки и хранения
- Транспортная тара
Модификация
