Прибор предназначен для измерения освещённости в видимой области спектра (380 - 760) нм и может работать как регистратор данных (даталоггер), сохраняя результаты измерений во внутреннюю память с заданных интервалом и передавая их по Wi-Fi и/или LoRa.
Область применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах, объективный мониторинг освещенности в производственных помещениях и складах, в медицинских учреждениях, в музеях и библиотеках, в объектах общественного питания, а также в других случаях одновременного контроля параметров в одном или нескольких помещениях.
Устройство и принцип работы

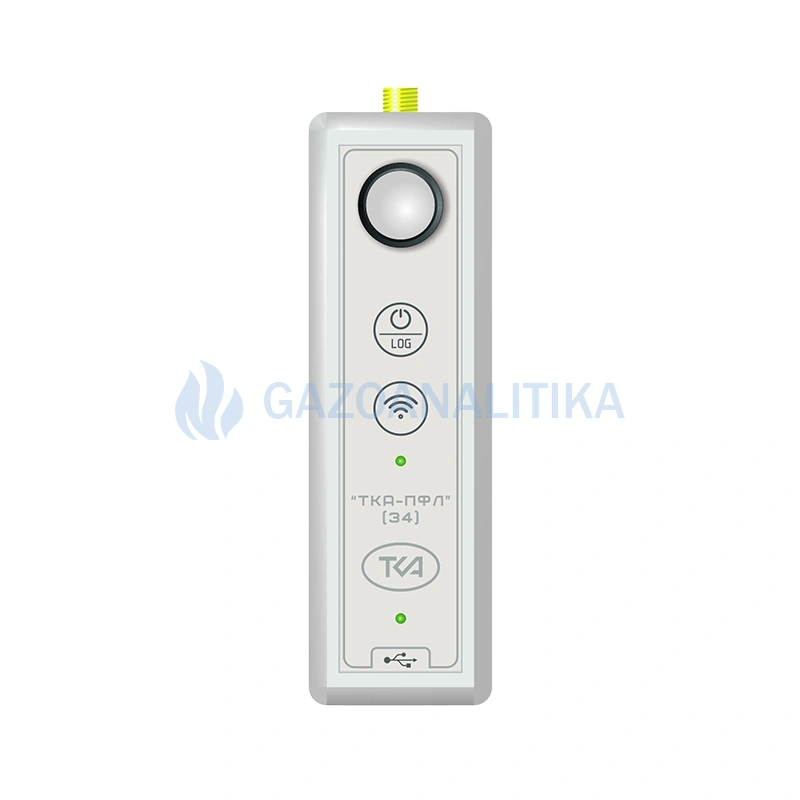

Конструктивно прибор выполнен в виде единого блока. На лицевой стороне корпуса прибора расположены: фотоприемное устройство (ФПУ) с корригирующими фильтрами и косинусной насадкой, два светодионых индикатора и две кнопки управления.
Разъём на нижнем торце корпуса предназначен для связи с ПК и для зарядки аккумулятора.
На верхнем торце прибора расположен разъём для подключения внешней антенны.
На обратной стороне корпуса расположено универсальное крепление, позволяющее устанавливать прибор на плоские, металлические (с помощью прикручиваемых к креплению магнитов, входящих в комплект поставки) или круглые поверхности (с помощью стяжек).
Принцип работы прибора заключается в преобразовании фотоприемным устройством оптического излучения в электрический сигнал с обработкой, c сохранением и последующей передачей этой информации по шине USB, в сеть Wi-Fi или LoRaWAN.
Для измерения освещённости, создаваемой источником излучения, достаточно расположить фотометрическую головку в плоскости фотометрирования. Прибор производит прямые измерения.
В комплект поставки входит носитель информации с программным обеспечением, с помощью которого можно настроить регистратор данных, считать из внутренней памяти прибора накопленные данные через шину USB и осуществлять приём данных по каналу Wi-Fi (или LoRa).

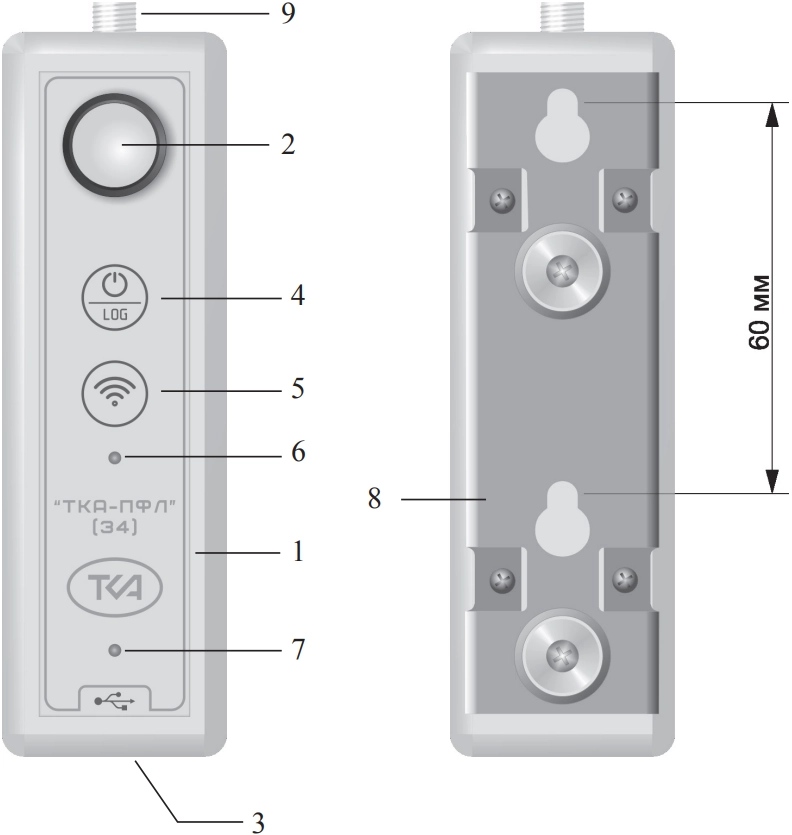

Внешний вид
1 – Измеритель-регистратор ТКА-ПФЛ (34)
2 – Фотоприемнное устройство
3 – Разъём micro-USB для подключения к ПК
4 – Кнопка включения/выключения прибора и перехода в меню настроек регистратора данных
5 – Кнопка включения/выключения Wi-Fi
6 – Индикатор состояния регистратора
7 – Индикатор заряда аккумулятора
8 – Универсальное крепление на задней части прибора
9 – Разъём SMA для подключения внешней антенны
Программное обеспечение
- ПО для ТКА-ПФЛ — ПО для мониторинга показаний и настройки прибора;
- ТКА Анализатор ВПО v1.1 — ПО для проведения поверки.
Достоинства
- интуитивно понятное управление прибором;
- наличие внутренней памяти для хранения более 524 000 результатов измерений по трем каналам;
- универсальное крепление, позволяющее установить прибор практически на любые поверхности;
- не заниженная в угоду электропотреблению мощность WiFi-передатчика, что обеспечивает уверенный прием информации в сложных условиях и позволяет сэкономить на дополнительном оборудовании при построении измерительно-информационной сети.
| Диапазон измерений освещённости | от 10 до 200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости | ± 8,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной нелинейностью световой характеристики | ± 3,0 % |
| Включая пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности | ± 5,0 % |
| Включая пределы градуировки по источнику А | ± 3,0 % |
| Включая пределы погрешности, обусловленные пространственной характеристикой фотометрической головки | ± 5,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С | ± 3,0 % |
| Размер памяти, не менее | 524 000 измерений |
| Интерфейсы связи | USB, Wi-Fi, LoRa |
| Напряжение питания | Несъёмный аккумулятор 3,2 В |
| Габаритные размеры прибора (не более) | 115 х 37 х 38 мм |
| Масса (не более) | 130 г |
| Срок службы | 7 лет |
| Наработка на отказ, не менее | 10000 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
Условия эксплуатации
| Диапазон рабочих температур | от -30 до +60 °С |
| Относительная влажность воздуха | до 98 % |
| Диапазон атмосферного давления | от 70 до 120 кПа |
- Измеритель-регистратор фотометрических параметров ТКА-ПФЛ (34)
- Крепеж с магнитами
- Зарядное устройство
- Кабель USB A(m) – micro B(m)
- Руководство по эксплуатации
- Паспорт
- Носитель информации с ПО
- Транспортная тара
