Дымомер переносной СМОГ-2 предназначен для контроля дымности отработавших газов двигателей с воспламенением от сжатия (дизельных двигателей).
Газоанализатор СМОГ-2 предназначен для инспекционного контроля дымности отработавших газов дизельных двигателей автомобилей, тепловозных, судовых и различных промышленных двигателей по ГОСТ Р 512-50-99, ГОСТ Р 52160-2003 и ГОСТ 32994-95 с целью оценки качества работы их систем выпуска, питания топливом и смазки.
При поставке дымомеров на объекты, находящиеся под техническим наблюдением РМРС и РРР, дымомеры изготавливаются в соответствии с требованиями Правил РМРС и Правил РРР, что оговаривается при заказе.
Область применения дымомера СМОГ-2 - может быть использован органами автоинспекции, на станциях технического обслуживания, в авторемонтных мастерских, в автохозяйствах, гаражах при контроле за техническим состоянием дизельных двигателей и их регулировании. Также СМОГ-2 используется для установки на экологических постах контроля токсичности выбросов тепловозных, судовых и промышленных дизелей.
Тип газоанализатора СМОГ-2 - переносной.
Принцип измерения дымомера СМОГ-2 - оптический, основанный на измерении коэффициента ослабления светового потока в мерном объеме отработавшего газа. Эффективная фотометрическая длина дымомера L = 200 мм.
Способ забора пробы СМОГ-2 - за счет избыточного давления отработавших газов двигателя.
Корпус дымомера СМОГ-2 высокой прочности, выдерживает падение на пол с высоты 1 м.

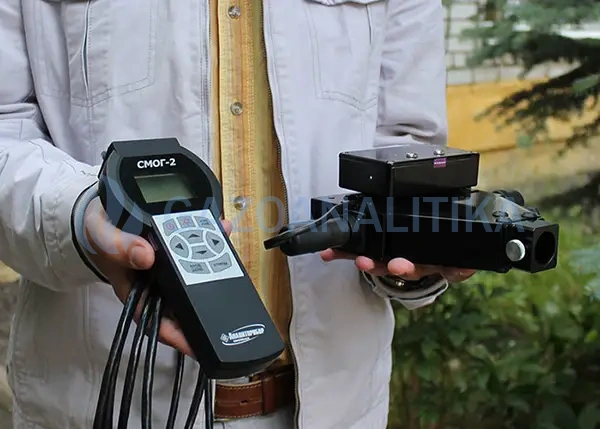

Конструктивно дымомер СМОГ-2 состоит из следующих блоков:
- СМОГ-2-01 - камера измерительная, блок обработки информации (БОИ), пробозаборник;
- СМОГ-2-02 - камера измерительная, пробозаборник, блок обработки информации (БОИ), блок питания и индикации (БПИ). Длина постоянно присоединенного кабеля БПИ составляет 3 м. Возможен вариант изготовления кабеля длиной 10 м (оговаривается при заказе).

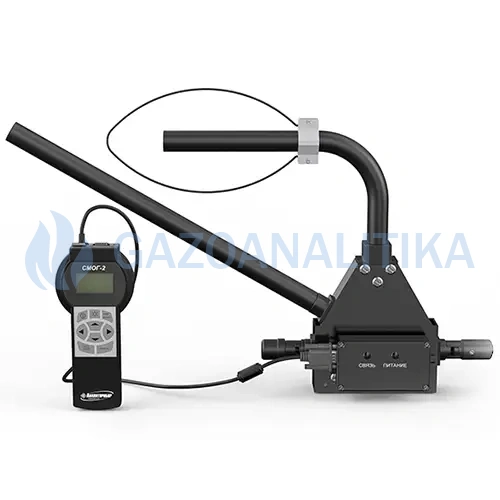

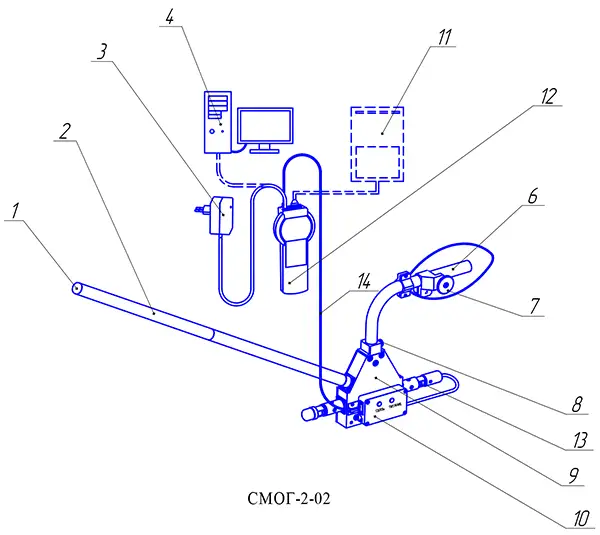

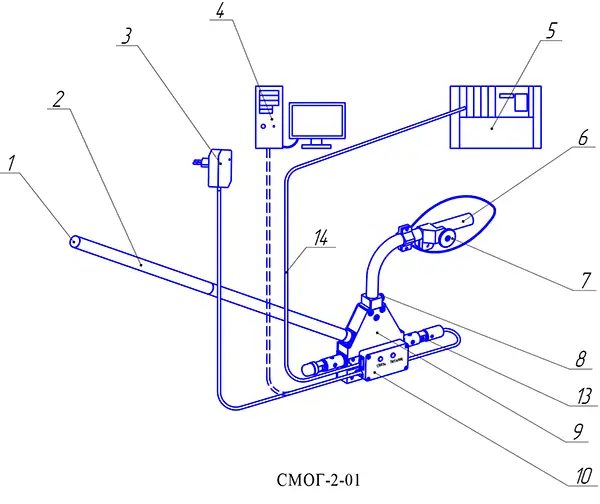

Внешний вид дымомера СМОГ-2
1 - заглушка; 2 - трубка; 3 - адаптер 220 В/USB; 4 - ПЭВМ; 5 - ВУ; 6 - пробозаборник; 7 - струбцина; 8 - винт; 9 - камера измерительная; 10 - БОИ; 11 - термопринтер; 12 - БПИ; 13 - место установки светофильтра (меры оптической); 14 - кабель связи.

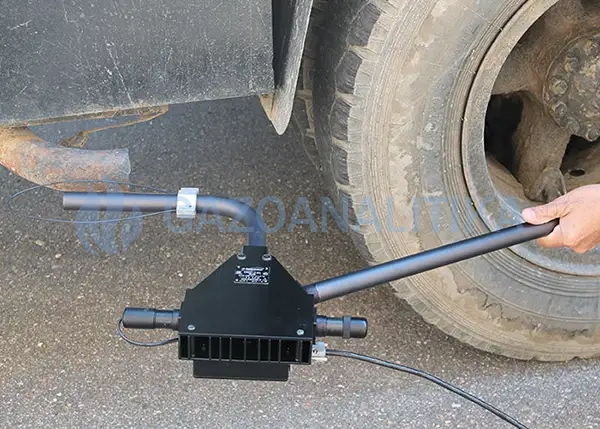

Камера измерительная снабжена трубкой (2), позволяющей выполнять измерения с безопасного для оператора расстояния. Для предохранения от загрязнения трубка закрыта заглушкой (1).
Пробозаборник устанавливается на камере измерительной и служит для транспортировки отработавших газов от выпускной системы дизеля до измерительного канала дымомера. Пробозаборник состоит из рассекателя и изогнутой трубки, которая закрепляется в корпусе при помощи винта (8) в необходимом положении. Также трубку пробозаборника можно закрепить в выхлопной трубе при помощи струбцины (7).
Сигнал с фотоприемника камеры измерительной обрабатывается БОИ и передается по запросам на ПЭВМ (4), внешнее устройство ВУ (например, АНКАТ-410 или ГИАМ-29М) (5) (для СМОГ-2-01) или блок БПИ (12) (для СМОГ-2-02). С БПИ данные об измерениях могут быть переданы на ПЭВМ и распечатаны на термопринтере (11) (поставляется по отдельному заказу).
Для преобразования напряжения питания от сети 220 В в напряжение питания дымомера служит адаптер 220 В/USB (3).
Технические характеристики дымомера СМОГ-2
| Характеристики СМОГ-2 | Значения |
|---|---|
|
Диапазоны измерений: - натуральный показатель ослабление светового потока К - коэффициент ослабление светового потока N - максимальный коэффициент поглощения света Кmax |
0 -∞ м-1 0 - 100 % 0 - ∞ м-1 |
| Температура отработавших газов (только СМОГ-2-02) | от 0 до +200 ° С |
| Основная приведенная погрешность | ± 2 % |
| Значения показаний определяются при эффективной базе |
0,2 м с автоматическим пересчетом на базу 0,43 м |
|
Напряжение питания: - СМОГ-2-01 - СМОГ-2-02 |
5 В от внешнего источника постоянного тока (адаптер питания для сети 220В в комплекте) от 4 до 5,8 В от внешнего источника постоянного тока или от встроенной аккум. батареи типа АА, номинальной емкостью не менее 2000 мА/ч |
| Время непрерывной работы без подзарядки аккумуляторов (для СМОГ-2-02), не менее | 5 ч |
| Выходные сигналы СМОГ-2 | RS-232 (через разъем mini-USB) протокол MODBUS RTU |
| Степень пылевлагозащиты (для БОИ, БПИ) | IP40 |
|
Потребляемая мощность, не более: - СМОГ-2-01 - СМОГ-2-02 |
1,5 ВА 3,0 ВА |
|
Габаритные размеры СМОГ-2, не более: - камера измерительная - блок обработки информации (БОИ) - пробозаборник - БПИ (только СМОГ-2-02) |
85х300х190 мм 45х150х65 мм 40х350х205 мм 40х95х210 мм |
|
Масса дымомера СМОГ-2, не более: - камера измерительная - блок обработки информации (БОИ) - пробозаборник - БПИ (только СМОГ-2-02) |
1,1 кг 1,0 кг 1,0 кг 1,0 кг |
| Срок службы СМОГ-2, не менее | 8 лет |
| Время прогрева, не более | 10 мин |
| Средняя наработка на отказ дымомеров СМОГ-2 в условиях эксплуатации, не менее | 4000 ч |
| Условия эксплуатации дымомера СМОГ-2 | |
|
Температура окружающего воздуха: - СМОГ-2-01 - СМОГ-2-02 |
от -30 до +45°С от -5 до +35°С |
|
Относительная влажность воздуха |
от 30 до 95 % при температуре 35°С |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Комплект поставки дымомера СМОГ-2:
- дымомер СМОГ-2,
- комплект ЗИП:
- светофильтр контрольный ИБЯЛ.203561.020 - 1 шт.
- адаптер 220В/USB I ≥ 5 А – 1 шт.;
- кабель USB-mini USB – 1 шт.;
- стяжка CV-150K – 4 шт;
- вилка DB-9M - 1 шт.;
- розетка DB-9F - 1 шт.;
- техническая документация.
За отдельную плату к СМОГ-2 поставляются:
- набор мер МО-82-4 ИБЯЛ.418624.001ТУ;
- носитель с ПО ИБЯЛ.431212.025;
- струбцина ИБЯЛ.301533.002;
- адаптер электропитания автомобильный 12V/USB (для питания прибора от бортовой сети автомобиля и заряда батареи аккумуляторной);
- комплект светофильтров М90 ТУ 44 8520-022- 21298618-2008;
- термопринтер Citizen CMP-20E для вывода результатов измерений и вычислений (только для СМОГ-2-02)
- кабель RS-232 Citizen CA20-S01 для вывода результатов измерений и вычислений (только для СМОГ-2-02)
- амортизатор А9176108 (OKW) (только для СМОГ-2-02).
