ТГС-3 И переносной 1но-, 2х-, 3х- компонентный газосигнализатор

Переносные газосигнализаторы серии ТГС-3И с цифровой индикацией предназначены для комплексного контроля содержания трех газов - метана (СН4) и др. углеводородных газов, кислорода (О2) и оксида углерода (СО) и выдачи световой и звуковой сигнализации по двум уровням концентрации каждого из контролируемых веществ. Газосигнализаторы ТГС-3И могут выпускаться в исполнениях для контроля одного, двух или трёх газов в различных комбинациях. Газосигнализаторы ТГС-3И с цифровой индикацией производится на замену снятых с производства газосигнализаторов ТГС-3 без цифровой индикации.

Газосигнализатор ТГС-3И может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Тип датчиков, используемых в газосигнализаторах ТГС-3И:

• на кислород (О2) и оксид углерода (СО) - электрохимические датчики;
• на метан (СН4) - полупроводниковый датчик на основе двуокиси олова.

Модификации газосигнализатора ТГС-3 И:

• ТГС-3 И (CH4) - 1-нокомпонентный на СН4 с цифровой индикацией;
• ТГС-3 И (O2) - 1-нокомпонентный на О2 с цифровой индикацией;
• ТГС-3 И (СО) - 1-нокомпонентный на СО с цифровой индикацией;
• ТГС-3 И (CH4, СО) - 2-хкомпонентный на CH4, CO с цифровой индикацией;
• ТГС-3 И (O2, СО) -2-хкомпонентный на О2, СО с цифровой индикацией;
• ТГС-3 И (CH4, O2) - 2-хкомпонентный на СН4, О2 с цифровой индикацией;
• ТГС-3-И - 3-хкомпонентный на CH4, CO, О2 с цифровой индикацией;
• ТГС-3 (CH4) - 1-нокомпонентный на СН4 без цифровой индикации, снят с производства, на замену ТГС-3 И (CH4);
• ТГС-3 (CH4, СО) - 2-хкомпонентный на CH4, CO без цифровой индикации, снят с производства, на замену ТГС-3 И (CH4, СО);
• ТГС-3 (O2, СО) - 2-хкомпонентный на О2, СО без цифровой индикации, снят с производства, на замену ТГС-3 И (O2, СО);
• ТГС-3 (CH4, O2) - 2-хкомпонентный на СН4, О2 без цифровой индикации, снят с производства, на замену ТГС-3 И (CH4, O2);
• ТГС-3 - 3-хкомпонентный на CH4, CO, О2 без цифровой индикации, снят с производства, на замену ТГС-3-И;

Достоинства газосигнализаторов ТГС-3И:

• взрывозащищенное исполнение прибора в металлическом корпусе;
• жидкокристаллический индикатор для моделей;
• все модели имеют встроенный микрокомпрессор, что обеспечивает принудительный забор пробы воздуха;
• звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
• автономное питание прибора гарантирует длительность непрерывной работы до 8 часов.

Устройство и принцип работы газосигнализатора ТГС-3 И

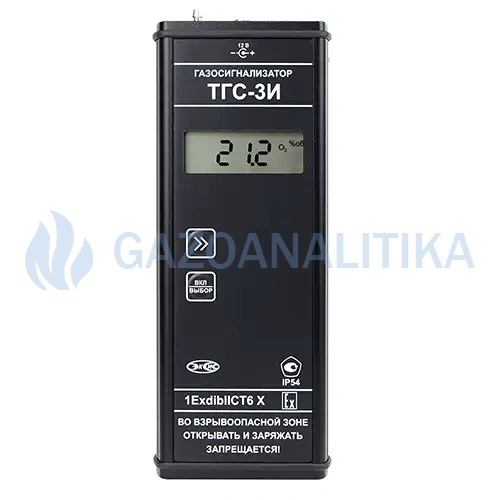

Газосигнализатор ТГС-3И изготавливается в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода, сенсоры (в зависимости от исполнения) оксида углерода, метана и кислорода. На лицевой панели газосигнализатора расположены кнопки управления и ЖК-индикатор. На торцевой стороне корпуса газосигнализатора ТГС-3И расположены: входной штуцер газового тракта, разъем для подключения сетевого адаптера для зарядки аккумуляторного блока.

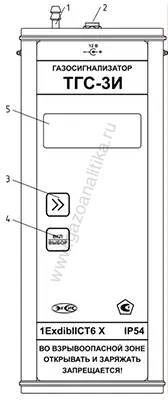

Внешний вид газосигнализатора ТГС-3 И

1 – штуцер для забора газа, 2 – разъём сетевого адаптера, 3, 4 – кнопки управления, 4 – ЖК-индикатор

Газосигнализатор ТГС-3И во включенном состоянии с помощью побудителя расхода производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенных сенсоров и индицирует превышения пороговых значений (в зависимости от исполнения) объёмной доли метана, объёмной доли кислорода, концентрации монооксида углерода. При превышении пороговых значений концентраций газосигнализатор включает световую и звуковую сигнализацию. В качестве чувствительных элементов кислорода и оксида углерода используются электрохимические датчики. В качестве чувствительного элемента концентрации метана используется полупроводниковый датчик на основе двуокиси олова.
