Артикул:
АПИ4.463.003, АПИ4.463.004-01, АПИ4.463.004-02, АПИ4.463.004-03, ИБЯЛ.306577.002, ИБЯЛ.306577.002-03
Официальный дилер

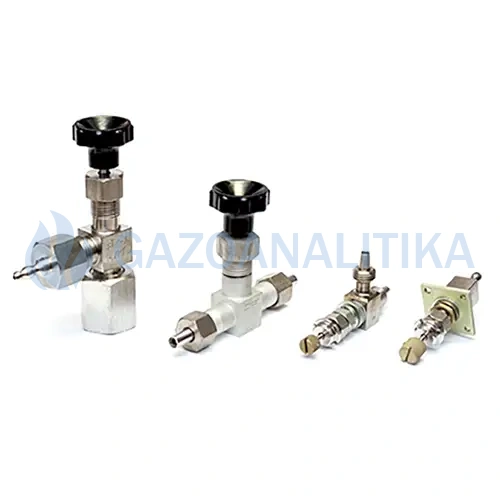

Вентили ВТР, ВЗ, ВР предназначены для регулирования анализируемой газовой среды и перекрытия газопроводов.
- ВТР предназначены для регулировки расхода газовой смеси, подаваемой из баллона ПГС-ГСО на газоанализатор (штуцер под ПВХ)
- ВЗ и ВР осуществляют перекрытие газопровода
- материал корпуса - латунь/нержавеющая сталь
- присоединительный размер: резьба G1/2-А, трубка ПВХ Ж4 - 8 мм
Вентиль запорный ВЗ и вентиль регулировки ВР изготавливаются из латуни или нержавеющей стали по заказу, вентиль точной регулировки ВТР ИБЯЛ.306577.002 из латуни (с гайкой и нипелем) ВТР ИБЯЛ.306577.002-03 из нержавеющей стали (с гайкой и нипелем).
Присоединительный размер: резьба G1/2-А, трубка ПВХ Ж4 - 8 мм.

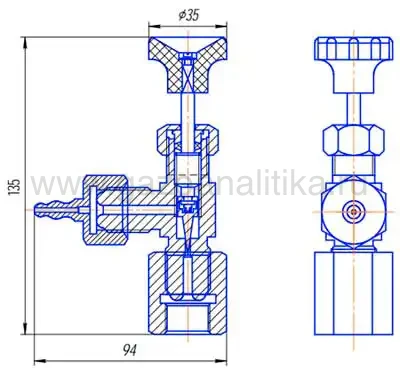

Габаритные размеры ВТР

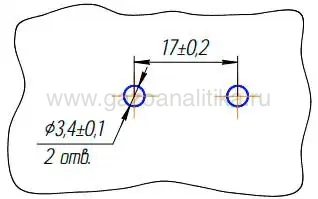

Разметка для установки вентиля
Присоединение к линии производится при помощи гаек, ниппелей и прокладок ЗИП.
Технические характеристики вентилей ВТР, ВЗ, ВР
| Характеристики | Значения | Примечание |
|---|---|---|
| Обеспечивает регулирование расхода | от 0 до 1,3 л/мин | для вентилей ВТР |
|
Параметры газовой смеси: - температура - давление - содержание пыли, не более - влажность, не более |
-30 ... +50°С 25 кгс/см2 150 кгс/см2 0,001 г/м3 80 % |
для вентилей ВЗ и ВР для вентилей ВТР при 25°С |
| Габаритные размеры ВТР, ВЗ | 94х35х135 мм | |
| Масса вентилей ВТР ,ВЗ, ВР, не более | 0,5 кг |
Модификация
Вентиль ВЗ-1 АПИ4.463.003
12 932 ₽

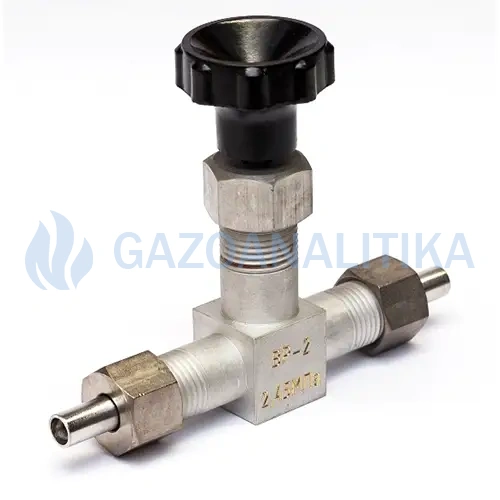

Вентиль ВР-2 АПИ4.463.004-01
15 677 ₽
ВЗ-4 вентиль запорный АПИ4.463.004-02
29 158 ₽
ВР-4 вентиль запорный АПИ4.463.004-03
29 158 ₽

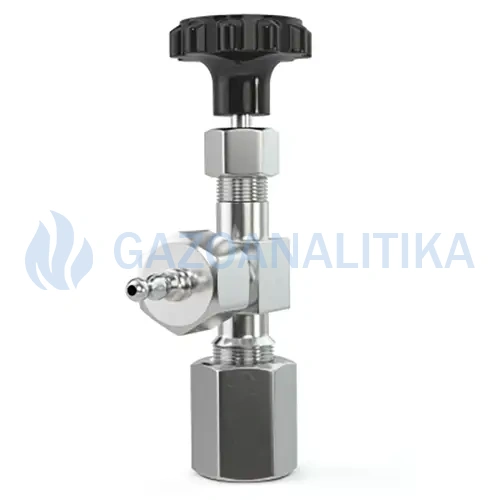

ВТР-1 вентиль точной регулировки (латунь) для неагрессивных сред ИБЯЛ.306577.002
14 213 ₽
ВТР-2 вентиль точной регулировки (нерж. сталь) для агрессивных сред ИБЯЛ.306577.002-03
15 677 ₽
