Назначение датчика ЭХД ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08)

Датчик электрохимический ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) предназначен для преобразования величины объёмной доли кислорода (O2) в величину сигнала постоянного напряжения, пропорциональную содержанию газа в воздухе анализируемой атмосферы.

Двухэлектродная электрохимическая ячейка ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) является основным элементом выносного блока датчика, входящего в состав газоанализаторов АНКАТ-7631Микро-O2-ВД, АНКАТ-7631М-O2-ВД, АНКАТ-7641-10 (выпуск с 1.01.99 г. до 1.01.03 г.) и АНКАТ-7641М-03 (выпуск с 1.01.03 г.).

Газоанализатор АНКАТ-7631М-O2-ВД снят с серийного производства и заменён на АНКАТ-7631Микро-O2-ВД, но производство датчика на кислород ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) продолжается по настоящее время.

Изготовитель поставляет ЭХД ИБЯЛ.418425.010-08 в упаковке ИБЯЛ.305649.040-05.

Датчик ИБЯЛ.305649.040-05 (ИБЯЛ 418425.010-08) необходим для замены вышедшей из строя ЭХД выносного датчика, когда невозможно произвести корректировку чувствительности газоанализатора - уменьшение коэффициента преобразования ЭХЯ.

Состав датчика кислорода ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08):

• рабочий электрод (анод);
• сравнительный электрод (катод);
• газовая камера;
• камера с электролитом;
• диафрагма;
• мембрана;
• калиброванное входное отверстие;
• выводные контакты.

Принцип действия датчика ЭХД ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08)

Принцип работы двухэлектродной электрохимической ячейки ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) на кислород основан на методе электрохимического измерения, в котором при попадании газа (O2) через пористую мембрану на поверхность рабочего электрода с металлическим катализатором происходит реакция окисления детектируемого газа с выделением свободных электронов.

Датчик ИБЯЛ.418425.010-08 вырабатывает сигнал постоянного напряжения, пропорциональный концентрации кислорода (O2)  в воздухе исследуемой зоны. Сигнал напряжения проходит по тракту усиления (масштабирующий усилитель) и поступает на вход однокристальной микро-ЭВМ. ОМЭВМ преобразует аналоговый сигнал в цифровой. Он преобразовывается и индицируется на цифровом индикаторе. Показания на цифровом ЖКИ газоанализатора соответствуют объёмной доле кислорода в исследуемой среде. Однокристальная микро-ЭВМ управляет световой и звуковой схемой сигнализации при уменьшении объёмной доли кислорода  относительно установленных пороговых значений.

Исключить эффект поляризации рабочего электрода в зависимости от концентрации ионов позволяет сравнительный электрод. Схема стабилизации потенциалов ЭХД запитана непосредственно от аккумуляторной батареи для сохранения рабочего потенциала на датчике кислорода даже при выключении газоанализатора.

Замена датчика ЭХД ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08)

ЭХД ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) подлежит замене при уменьшении ее коэффициента преобразования, что проявляется в невозможности провести корректировку чувствительности газоанализаторов.

Для замены датчика ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08) необходимо:

• выключить газоанализатор;
• при помощи ключа открутить четыре винта, крепящие заднюю крышку газоанализатора;
• снять заднюю крышку;
• вынуть блок аккумуляторный;
• снять колпачок с ЭХД;
• при помощи отвертки отвинтить два винта, крепящие ЭХД к корпусу выносного датчика;
• отсоединить разъем ЭХД от жгута, извлечь ЭХД из корпуса;
• подсоединить новый ЭХД к жгуту;
• установить ЭХД в корпус выносного датчика, закрепить винтами;
• надеть колпачок на ЭХД;
• вставить блок аккумуляторный;
• закрепить заднюю крышку газоанализатора четырьмя винтами;
• включить газоанализатор и выдержать в чистом воздухе не менее 4 ч;
• ввести значения кода 1 и кода 2 из паспорта к ЭХД. При замене ЭХД, входящего в состав выносного датчика, значение кода 1 установить равным 01, значение кода 2 установить равным 13;
• откорректировать нулевые показания и чувствительность газоанализатора в соответствии с РЭ;
• произвести поверку газоанализатора согласно ИБЯЛ.413411.058 МП.

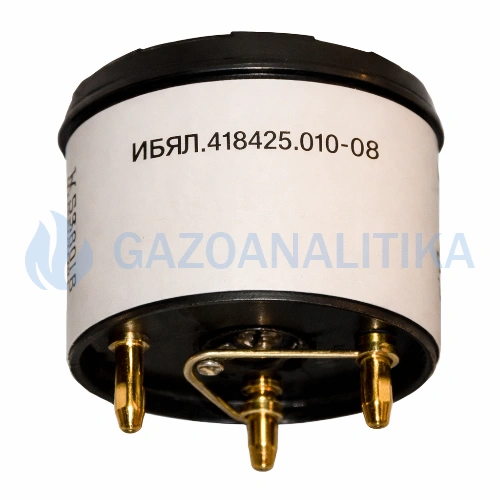

Внешний вид датчика ЭХД ИБЯЛ.305649.040-05 (ИБЯЛ.418425.010-08)
