Назначение датчика ФИД ИБЯЛ.305649.064

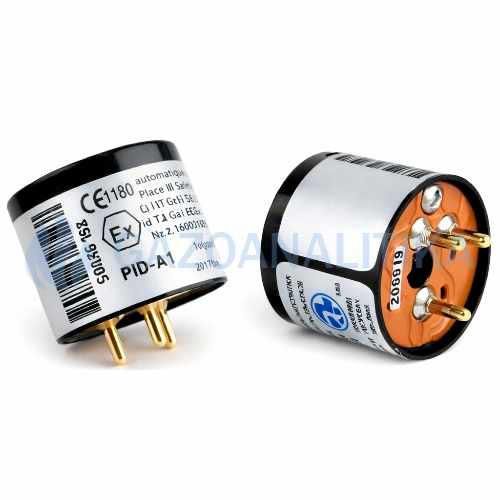

Датчик фотоионизационный ИБЯЛ.305649.064 предназначен для преобразования величины концентрации определяемого вещества в величину электрического сигнала, пропорциональную концентрации измеряемого газа в воздухе.

Датчик ИБЯЛ.305649.064 является чувствительным элементом фотоионизационного датчика (ФИД), входящего в состав газоанализаторов АНКАТ-7631Микро-ФИД,  -64Микро-ФИД, ДАФ-М и поставляется взамен отработавшего свой ресурс ФИД.

Принцип действия датчика ФИД ИБЯЛ.305649.064

Принцип действия ФИД ИБЯЛ.305649.064 основан на ионизации газов посредством ультрафиолетового (УФ) излучения.

Газ из окружающей атмосферы свободно проникает сквозь фторопластовый фильтр-мембрану в полость электродного блока, который ограничивается с одной стороны окном УФ-лампы, с другой стороны - газопроницаемой мембраной (фильтр-мембраной), и состоит из трех электродов - катода, анода и электрода-сетки. УФ излучение лампы ионизирует газ внутри электродного блока. Положительные и отрицательные ионы, образующиеся в результате ионизации, разделяются в электрическом поле, создаваемом разностью потенциалов между электродами - анодом и катодом. В результате ионизации определяемого вещества образуется электрический ток, который пропорционален концентрации ионизируемого газа.

Электродный блок ФИД, кроме анода и катода, содержит также электрод-сетку, который позволяет уменьшить влияние паров воды и иных загрязнителей на показания ФИД. Электрический ток фотоионизации преобразуется в напряжение, усиливается, преобразуется в значение массовой концентрации компонента и отображается на индикаторе.

Определяемые и обнаруживаемые вещества датчиком ФИД ИБЯЛ.305649.064

Чувствительность ФИД сильно зависит от потенциала ионизации газа. Газоанализатор обнаруживает все вещества, у которых ионизационный потенциал ниже, чем энергия излучения УФ-лампы, и не обнаруживает соединения, имеющие ионизационный потенциал, превышающий энергию излучения лампы.

Энергия ионизации УФ лампы ФИД ИБЯЛ.305649.064 составляет 10,6 эВ, соответственно, все газы, потенциал ионизации которых менее 10,6 эВ, обнаруживаются газоанализатором.

Компоненты, определяемые датчиком ФИД ИБЯЛ.305649.064

Не могут быть обнаружены при помощи ФИД ИБЯЛ.305649.064 следующие типы веществ:

- вещества с потенциалом ионизации выше энергии ионизации лампы;

- вещества, концентрация паров которых при температуре проведения измерения ниже наименьшего уровня обнаружения ФИД (ниже нескольких млн -1(ppm)).

Влияние неопределяемых компонентов

Пары воды могут привести к появлению выходного сигнала ФИД ИБЯЛ.305649.064, эквивалентного нескольким мг/м3 определяемого компонента. Подобное явление наблюдается вследствие увеличения тока утечки электродного блока ФИД и может привести к росту нулевых показаний газоанализаторов. Кроме того, пары воды подавляют ионизацию, что приводит к снижению чувствительности газоанализаторов к определяемым компонентам при повышенной влажности окружающей среды. Высокое содержание метана или фреонов в воздухе в присутствии определяемого компонента также может привести к снижению чувствительности газоанализаторов вследствие подавления ионизации.

Поэтому при использовании датчиков ФИД ИБЯЛ.305649.064  для контроля воздуха рабочей зоны необходимо учитывать:

1. Контролируемый компонент  должен иметь потенциал ионизации ниже 10,6 э. К данным компонентам относятся вредные вещества в воздухе, в том числе пары нефти и нефтепродуктов (ацетон, бензол, гексан, углеводороды нефти, этанол и другие).

2. ФИД - неселективный детектор, результаты измерений газоанализатора соответствуют суммарной концентрации измеряемых компонентов, присутствующих в анализируемой пробе. В случае, если в воздухе рабочей зоны присутствует несколько определяемых компонентов, то ФИД ИБЯЛ.305649.064меряет суммарную концентрацию этих компонентов.

3. Чувствительность молекул ионизируемых компонентов различается  в десятки раз для различных газов, при использовании этого метода принято использовать коэффициенты пересчета, указанные в руководстве по эксплуатации на газоанализатор. Газоанализатор калибруется по определенному поверочному компоненту и концентрация этого компонента непосредственно выводится газоанализатором.

Обслуживание и замена датчика ФИД ИБЯЛ.305649.064

ФИД ИБЯЛ.305649.064 подлежит обслуживанию или замене в следующих случаях:

- при отказе ФИД, выявленном по результатам самотестирования;

- при невозможности провести корректировку нулевых показаний и чувствительности.

Очистку (или замену) УФ-лампы (далее – лампа) необходимо производить при снижении чувствительности ФИД.

Очистка (или замена) лампы ФИД производится потребителем.

Для извлечения электродного блока и лампы необходимо пользоваться инструментом для извлечения электродного блока ФИД (Electrode stack removal tool 001-0020-00) (поставляется по отдельному заказу).

Демонтаж лампы ФИД ИБЯЛ.305649.064 проводить следующим образом:

• убедиться, что газоанализатор выключен;
• снять побудитель расхода (блок для ручного отбора пробы);
• снять антистатический чехол;
• открутить четыре винта в задней части газоанализатора, отсоединить блок аккумуляторный;
• открутить четыре винта в верхней части газоанализатора, открыть доступ к датчикам;
• снять ФИД, отсоединив его от разъема на печатной плате;
• разместить ФИД на чистой поверхности электродным блоком вниз. Поместить инструмент для извлечения электродного блока в боковые выемки ФИД и сжать его. Осторожно поднять ФИД, освобождая электродный блок и лампу. Иногда лампа может застревать в датчике, в таком случае ее извлекают с помощью пинцета. Иногда небольшая пружина, расположенная за лампой, может выпадать при извлечении лампы; пружину следует установить на место.

Очистку лампы ФИД ИБЯЛ.305649.064 можно производить только с использованием комплекта для очистки лампы ФИД (Lamp cleaning kit 001-0024-00) (поставляется по отдельному заказу), следуя подробным инструкциям.
