Датчик ИБЯЛ.418425.117-01

Назначение датчика ИБЯЛ.418425.117-01

Датчик амперометрический двухэлектродный ИБЯЛ.418425.117-01 (без упаковки) предназначен  для преобразования величины концентрации кислорода в величину токового сигнала, пропорциональную массовой концентрации растворённого в водной среде кислорода (КРК). Преимуществом датчика ИБЯЛ.418425.117-01 является длительный срок службы.

Амперометрический датчик ИБЯЛ.418425.117-01 входит в состав газоанализатора АНКАТ-7655-04. Датчик ЭХД ИБЯЛ.418425.117-01 необходим для замены вышедшего из строя амперометрического датчика.

Рабочее положение датчика ИБЯЛ.418425.117-01 - вертикальное (погружной частью вниз), угол наклона в двух взаимно перпендикулярных плоскостях в любом направлении относительно вертикальной оси не более 20°.

Принцип действия датчика ИБЯЛ.418425.117-01

Принцип работы двухэлектродного датчика ИБЯЛ.418425.117-01 на кислород основан на методе амперометрического измерения, в котором при попадании кислорода  через мембрану в электролит (гидроксид калия KOH) происходит электрохимическая реакция на поверхности платинового катода.

Амперометрический датчик ИБЯЛ.418425.117-01 формирует электрический сигнал, пропорциональный КРК в детектируемой среде. Полученный сигнал постоянного тока усиливается платой предусилителя датчика, преобразуется в напряжение и поступает в блок измерительный (БИ).

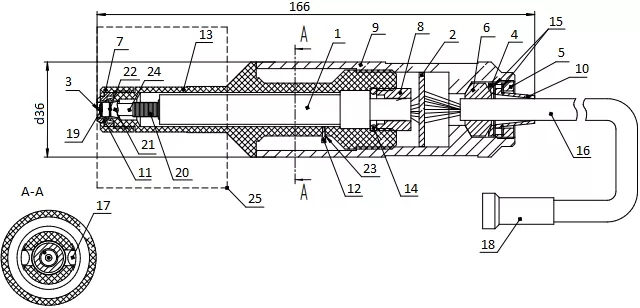

Внешний вид датчика амперометрического ИБЯЛ.418425.117-01

1 - внутренний корпус; 2 - плата предусилителя; 3 - мембрана; 4.- кольцо; 5 - гайка; 6 - кольцо уплотнительное; 7 - накидная гайка; 8 - гайка; 9 - кожух; 10 - втулка; 11 - втулка; 12 - пробка; 13 - основной корпус; 14 - кольцо уплотнительное; 15 - шайба; 16 - кабель связи с БИ; 17 - компенсатор; 18 - отверстие для заливки электролита; 19 - платиновый катод; 20 - серебрянный анод; 21 - фторопластовая пленка; 22 - нитки капроновые; 23 - держатель электродов; 24 - погружная часть.

Датчик амперометрический ИБЯЛ.418425.117-01 состоит из следующих основных узлов:

• внутреннего корпуса (1);
• платы предусилителя (2);
• мембранного узла;
• кожуха (9);
• основного корпуса (13);
• кабеля связи с БИ (16).

На держателе электродов капроновыми нитками (22) укреплена фторопластовая пленка (21), обеспечивающая фиксированный зазор между катодом и мембраной.

Мембранный узел состоит из втулки (11) и вставленной в нее мембраны (3). Мембранный узел установлен на основном корпусе и затянут накидной гайкой (7).

На основном корпусе размещен компенсатор (17), предназначенный для выравнивания давления снаружи и внутри датчика. Для заливки электролита предназначены отверстия (18) в основном корпусе, закрываемые в рабочем положении пробками (12).

Кожух (9) предназначен для предохранения от повреждений и попадания воды внутрь датчика. Под кожухом находится плата предусилителя (2). Кабель (16) продет в кожух и затянут гайкой (5), шайбами (15), втулкой (10), кольцом (4) и кольцом уплотнительным (6).
