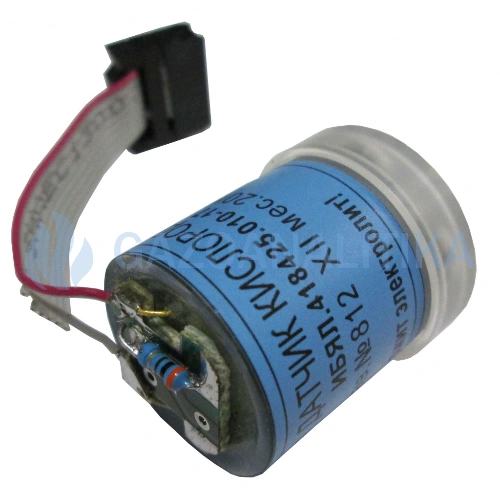

Назначение датчика ЭХД ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17)
Датчик электрохимический ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17) предназначен для преобразования величины концентрации кислорода (O2) в величину электрического сигнала, пропорциональную концентрации измеряемого газа в воздухе.
Электрохимический сенсор ЭХЯ ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17) является чувствительным элементом электрохимического датчика (ЭХД), входящего в состав сигнализаторов оксида углерода СТГ-3-O2; СТГ-3-И-O2; ДАХ-М-01-O2-30; ДАХ-М-01-О2-10; ДАХ-М-01/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН-O2–30/-O2-10; ДАХ-М-01/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН-O2-10; ДАХ-М-07(Н)-O2-30; ДАХ-М-07(Н)-O2-10 и поставляется взамен отработавшего свой ресурс ЭХД.
Датчик кислорода ЭХД ИБЯЛ.418425.010-17 имеет обозначение в упаковке ИБЯЛ.305649.040-14.
Принцип действия ячейки ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17)
ЭХД включает в себя чувствительный элемент - сенсор ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17)и плату, на которой расположены терморезистивные цепи, индивидуальные для каждого типа ЭХЯ и обеспечивающие, совместно с корректирующим усилителем, компенсацию температурных изменений фонового тока и чувствительности сенсора.
Токовый сигнал с ЭХД ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17) поступает на преобразователь ток-напряжение, далее на корректирующий усилитель (компенсирует температурный дрейф фоновых токов и чувствительности). Скомпенсированный сигнал поступает на нормирующий усилитель (обеспечивает регулировку нуля и чувствительности) и далее преобразуется в выходной сигнал.
Технические характеристики датчика ЭХД ИБЯЛ.305649.040-14 (ИБЯЛ.418425.010-17)
| Характеристики | Значения |
|---|---|
| Тип сенсора | электрохимический |
| Измеряемый газ | кислород (O2) |
| Диапазон измерения кислорода | 0 - 30 %об. |
| Выпуск | с 01.08.10 г. |
| Срок службы ЭХД ИБЯЛ.305649.040-14 | 3 года |
| Гарантийный срок эксплуатации ЭХД | 1 год |
Модификация
