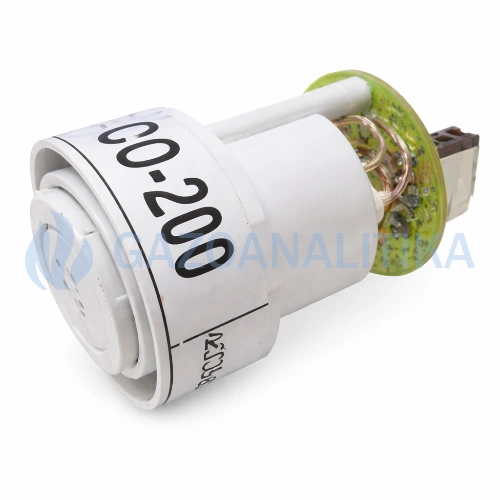

ЭХД ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01)

Назначение датчика ЭХЯ ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01)

Датчик электрохимический ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) предназначен для преобразования величины концентрации оксида углерода (CO) в величину сигнала постоянного тока, пропорциональную массовой концентрации угарного газа в воздухе исследуемой рабочей зоны и технологической среды.

Датчик кислорода ИБЯЛ.305.649.037-11 (ИБЯЛ.418.429.068-01) является основным измерительным элементом одноканальных датчиков-газоанализаторов ДАХ-М-03-CO-200, ДАХ-М-04-CO-200, выпускаемых с июля 2006 г. по 31.07.2010 г., и продолжают производиться по настоящее время (ремонтные).

Датчик ЭХЯ ИБЯЛ.418425.068-01 поставляется в упаковке ИБЯЛ.305649.037-11.

ЭХД ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) необходим для замены выработавшего свой срок датчика оксида углерода в следующих случаях:

- при корректировке чувствительности на индикатор выдаётся сообщение «-С-» - уменьшение чувствительности (выходного тока) ЭХД;

- датчики-газоанализаторы ДАХ-М-03-CO-200, ДАХ-М-04-CO-200 не соответствуют статической характеристике преобразования;

- постоянно светится световая сигнализация красного цвета «ОТКАЗ»;

- при корректировке нулевых показаний на индикаторе отображается сообщение «-0-» - значительное повышение фонового сигнала.

После замены датчика угарного газа ЭХД ИБЯЛ.305.649.037-11 (ИБЯЛ.418.429.068-01) необходимо:

1) включить датчик-газоанализатор, прогреть;

2) выполнить установку компенсирующего фоновый ток ЭХД напряжения согласно руководству по эксплуатации ИБЯЛ.413412.005 РЭ;

3) провести корректировку по ПГС:

- CO-воздух (объёмная доля, % - 0,0001; мг/м3 - 1,2);

- CO-воздух (объёмная доля, % - 0,0163; мг/м3 - 190);

4) провести поверку прибора.

Состав ЭХД на оксид углерода ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01):

- рабочий чувствительный элемент (электрод) (РЧЭ);

- сравнительный чувствительный элемент (СЧЭ);

- FLASH-память (энергонезависимая память);

- газовая камера;

- камера с электролитом;

- мембрана;

- прижимная гайка;

- кольца - 2 шт.;

- прокладки;

- фитиль;

- калиброванное входное отверстие;

- выводные контакты.

Конструктивно датчик оксида углерода ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) («бочонок», выпуск с июля 2006 г. по 31.07.2010 г.) находится в нижней части датчика-газоанализатора в стакане, закрепленный втулками.

Принцип действия датчика ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01)

Принцип работы ЭХД ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) на угарный газ (CO) основан на электрохимическом методе измерения, в котором при попадании оксида углерода через пористую мембрану на поверхность рабочего электрода происходит реакция окисления оксида углерода с выделением свободных электронов.

Датчик угарного газа ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) вырабатывает электрический сигнал, пропорциональный массовому содержанию окиси углерода (CO) в воздухе анализируемого пространства. Сформированный сигнал передаётся на плату датчика, где он преобразовывается в напряжение. Далее сигнал нормируется и поступает вместе с линиями связи I2C для считывания данных из энергонезависимой памяти электрохимического датчика через ограничительные резисторы внутрь взрывонепроницаемой оболочки на процессорную плату, где он оцифровывается. Микроконтроллер (CPU) вносит поправки в измеренный сигнал на температуру исследуемого пространства, считанные из энергонезависимой памяти ЭХД, и выводит полученное значение на индикатор, одновременно выдавая сигнал на преобразователь ток-напряжение для формирования выходного токового сигнала (4 - 20) мА (для ДАХ-М-05/-05Х/-05ХН/-06ТР/-06ТРХ/-06ТРХН), а также преобразует измеренное значение в цифровой вид для передачи по цифровому каналу связи HART (для ДАХ-М-05Х/-05ХН/-06ТРХ/-06ТРХН) или RS-485 (для ДАХ-М-06/-06ТР/-06ТРХН).

При заказе датчика ИБЯЛ.305649.037-11 (ИБЯЛ.418429.068-01) необходимо указывать год и месяц выпуска прибора, в котором датчик будет использоваться.
