Блок управления RYK01M Seitron (Сейтрон) предназначен для опроса датчиков загазованности и измерения довзрывоопасных концентраций природного (CH4) и сжижженного (i-C4H10) газов, измерения концентрации угарного газа (CO), а также сигнализации о превышении предельно допустимых концентраций с выдачей сигнала на электромагнитный клапан для прекращения подачи газа.
Область применения контроллера RYK01M Seitron (Сейтрон) с датчиками - невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования или помещения, в которых может образоваться загазованность в процессе эксплуатации (например, большие объекты с газолучистым отоплением, парковки).

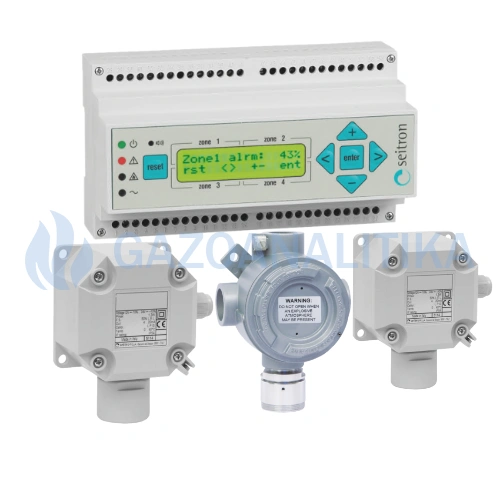

Контроллер RYK01M Seitron (Сейтрон) выполнен в пластмассовом корпусе для установки на DIN-рейку. На лицевой панели блока расположены органы управления и дисплей, отображающий информацию о работе системы (сигналы тревоги, предупреждения, ошибки). Связь между датчиками и блоком управления осуществляется по протоколу ModBus (RS-485).

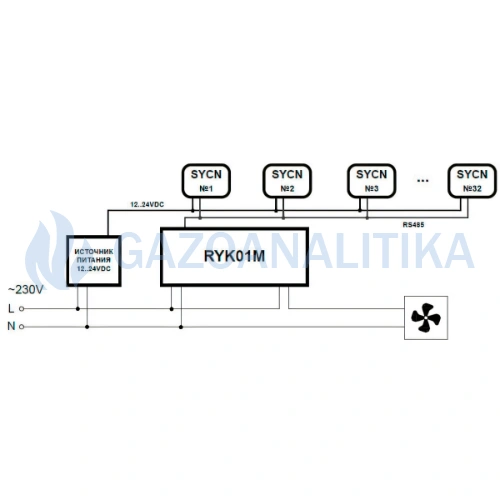

Цифровая логика передачи сигнала осуществляется по шине RS-485 (ModBUS) от внешних сенсоров SY на блок управления RYK01M. В свою очередь блок управления передает сигнал исполнительному механизму на выполнение каких-либо действий.

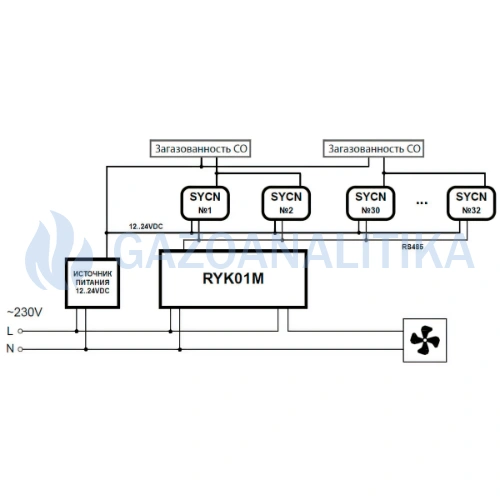

Комбинированная логика реализуется при использовании универсальных сигнализаторов SY, в которых кроме аналогового и цифрового выходов также присутствует блок реле и свето-звуковой сигнализации. Комбинированная логика требуется в тех случаях, когда необходимо предусмотреть дополнительные выходы или использовать местное и удаленное управление/оповещение одновременно. Преимущество системы использования передачи данных по шине RS-485 перед другими системами в том, что сигнлы протокола ModBUS можно объединять в общую систему SCADA.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ с внешними датчиками - 500 м
Марка кабеля: медный 3-х жильный кабель с сечением 2,5 мм2.
Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м2 для горючих газов (метан, пропан-бутан), 1 датчик на 200 м2 для токсичных газов (оксид углерода), но не менее 1-го датчика на помещение.
Возможные внешние датчики для контроллера Seitron RYK01M и их технические характеристики
| Фото | Модель, характеристики |
|---|---|
 |

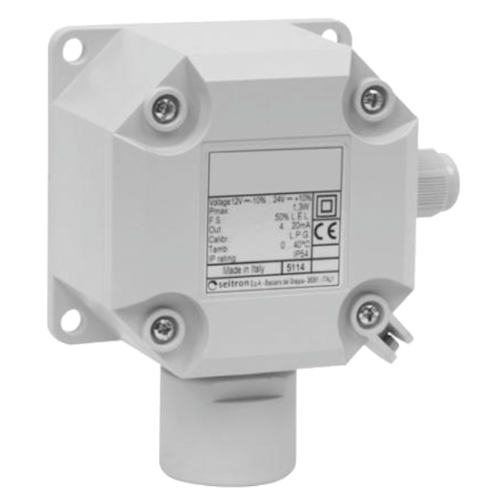

SYMN2xB00ySE Seitron (Сейтрон) датчик на метан (CH4)
SYGN2xB00ySE Seitron (Сейтрон) датчик на сжиженный газ (i-C4H10) Технические особенности и преимущества: токовый выходной сигнал 4...20mA;цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0-50% НКПР; срок службы чувствительного элемента не менее 5 лет; современный европейский дизайн. Технические характеристики: Напряжение питания: 12..24Vdc ±10%Потребляемая мощность: 2,3 Вт максимум Срок службы прибора не менее: 10 лет Степень защиты: IP 65 Рабочая температура: -10°С..40°С Порог срабатывания: 0-50% НКПР Габаритные размеры: 98х98х54мм (дл., выс., шир.) Масса: 380гр. |
 |

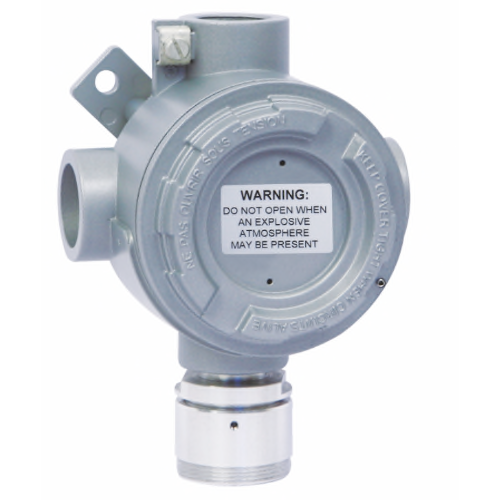

SGYME0V4ND 01SE Seitron (Сейтрон) датчик на CH4 взрывозащищенный Внешний сенсор загазованности по природному газу СН4 Технические особенности и преимущества: взрывозащитный металлический корпус 1Ex d IIC T6 Gb; токовый выходной сигнал 4...20mA; цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0...50% НКПР; срок службы чувствительного элемента не менее 5 лет; стабильная работа с различными контроллерами по сигналу 4...20mA. Напряжение питания: 12..24Vdc ±10% Потребляемый ток: 4 Вт максимум Тип датчика: каталитический принцип действия Срок службы прибора не менее: 10 лет Степень защиты: IP 65 Рабочая температура: -10°С..40°С Порог срабатывания: настраиваемый 0...50% НКПР Габаритные размеры: 98х98х54мм (дл., выс., шир.) Масса: 500гр. |
 |

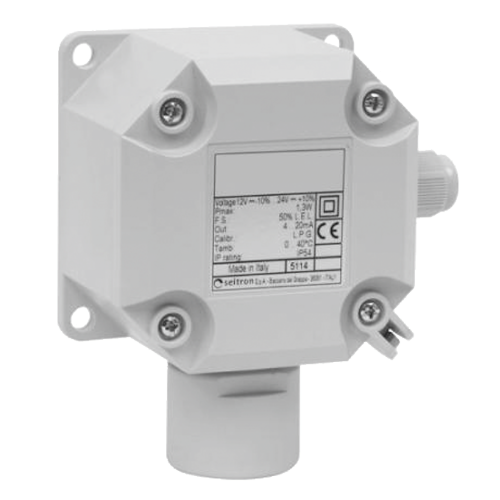

SYСN2xB00ySE Seitron (Сейтрон) датчик на CO Внешний сенсор загазованности по угарному газу (CO) Технические особенности и преимущества: токовый выходной сигнал 4...20mA;цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0…500ppm; срок службы чувствительного элемента не менее 5 лет; современный европейский дизайн. Технические характеристики:
Напряжение питания: 12..24Vdc ±10% |
Технические характеристики блока сигнализации и питания RYK01M Seitron (Сейтрон)
| Характеристики RYK01M | Значения |
|---|---|
| Напряжение питания | 230В/12 +/-10% |
| Потребляемая мощность | не более 10 ВА |
| Датчики, подключаемые к контроллеру RYK01M | с поддержкой ModBus |
|

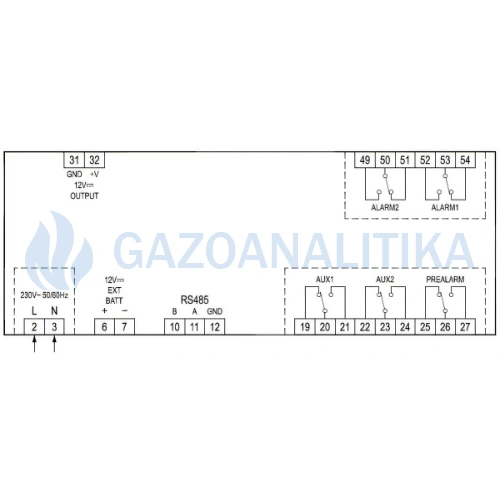

Выходы блок управления RYK01M: - реле тревоги - вспомогательное реле |
3х8(2)A @ 250В~ 2х8(2)A @ 250В~ |
|
Максимальная длина шины RS-485 (расстояние до последнего датчика) |
1000 м |
|
Тип внешних датчиков, совместно работающих с контролеером RYK01M: - природный газ (СН4), - сжиженный газ, пропан-бутан (i-C4H10) - оксид углерода (СО) |
SYMN, SGYME0V4ND SYGN SYCN |
|
Диапазон измерения: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
|
Пороги предварительной и основной тревоги настраиваемые: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
|
Обозначение сигналов: - зеленый сигнал, - желтый мигающий, - красный сигнал, - красный мигающий |
нормальная работа неисправность сенсора, неисправность линии основная тревога предварительная тревога |
| Степень защиты контроллера RYK01M | IP20 |
| Температура хранения блока индикации | от +5°С до 55°С |
| Габаритные размеры блока индикации RYK01M | 158х90х71 мм |
| Масса блока управления, не более | 0,85 кг |
| Срок службы контроллера RYK01M | не менее 10 лет |
| Условия эксплуатации блока контроля и управления RYK01M | |
| Температура окружающей среды | от 5°С до 55°С |
| Относительная влажность воздуха | от 20% до 90% (при темп. 25°С) без конденсата |
| Атмосферное давление | от 84 до 106,7 кПа |
