АВП-01, АВП-11 стационарный водородомер (анализатор водорода в жидкостях или газовых средах)

Газоанализаторы АВП-01, АВП-11 предназначены для оперативного и производственного контроля концентрации (сН2), парциального давления (рН2) водорода и температуры (Т) в жидких и газообразных средах.

Область применения водородомеров АВП-01, АВП-11:

• на предприятиях тепловой и атомной энергетики для автоматического контроля растворенного водорода в химико-технологических процессах подготовки воды;
• в системах охлаждения генераторов, в емкостях с жидкими ядерными отходами для определения "утечек" водорода;
• в 1-ом контуре охлаждения ядерных реакторов на объектах атомной энергетики для производственного контроля содержания молекулярного водорода;
• для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаровзрывобезопасных условий производства;
• в химической и нефтеперерабатывающей промышленности для производственного контроля водорода в химико-технологических процессах синтеза органических и неорганических соединений, крекинга нефти, производства аммиака, полиэтилена и т.д.;
• в научно-исследовательских учреждениях атомной промышленности;
• в автомобильной промышленности при создании экологически чистых водородных двигателей.

Для записи обозначения варианта исполнения анализатора АВП-01 после типа анализатора «АВП» цифрами «01» указывается стационарный общепромышленный вариант его исполнения. Для варианта исполнения анализатора АВП-11 после типа анализатора «АВП» цифрами «11» указывается стационарный взрывозащищенный вариант его исполнения. Буквами «А», «Б», «Г», «Т» указывается область его применения:

• «А» - атомная энергетика;
• «Б» - биотехнология (сосуды под давлением);
• «Г» - газоанализатор;
• «Т» - тепловая энергетика.

Промышленные газоанализаторы АВП-11  выпускаются во взрывозащищенном исполнении по ГОСТР30852.0, ГОСТР30852.1, ГОСТР30852.10 с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIC температурной группы Т6. Газоанализаторы АВП-11 во взрывозащищенном исполнении имеют маркировку взрывозащиты 1Exd[ib]IIСТ6 X и предназначены для применения во взрывоопасных зонах согласно ГОСТР30852.9, ГОСТР30852.13.

Управление работой взрывозащищенного газоанализатора АВП-11 осуществляется при помощи стилуса.

Выпускаемые модификации взрывозащищенных газоанализаторов АВП-11 по функциональности и техническим характеристикам полность совпадают с модификациями анализаторов общепромышленного назначения.

Варианты исполнения газоанализаторов АВП-01, АВП-11 отличаются амперометрическим сенсором (АС) и принадлежностями, входящими в комплект его поставки.

Модификации анализатора водорода АВП-01

Наименование	Описание

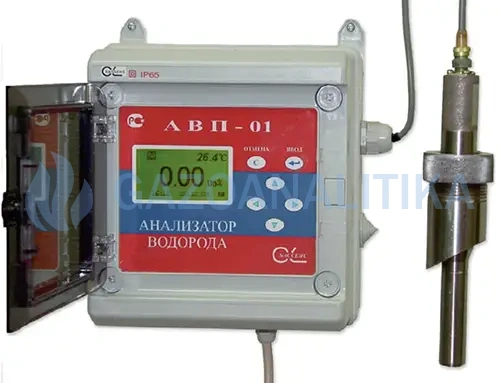

АВП-01А	Газоанализатор АВП-01А в общепромышленном исполнении в комплекте с АСрН2-06 предназначен для измерений концентрации водорода в жидких и газообразных средах при высоких давлениях, в том числе в 1-ом контуре охлаждения ядерных реакторов. Сенсоры АСрН2-06 снабжены компенсатором гидростатического давления и выполнены в корпусе из нержавеющей стали. Конструкция сенсоров АСрН2-06 выдерживает неограниченное количество циклов стерилизаций острым паром при Т=143°С и давлении 3 атм. Водородомеры АВП-01А применяются в химической и нефтеперерабатывающей промышленности, когда необходимо проводить измерения концентрации водорода при высоких давлениях. Анализаторы АВП-01А могут также использоваться в биотехнологии. Конструкции сенсоров АСрН2-06 устанавливаются в ферментеры и биореакторы отечественного и импортного производств.
АВП-01Б	Газоанализатор АВП-01Б в общепромышленном исполнении в комплекте с АСрН2-06 предназначен для измерений концентрации водорода в жидких и газообразных средах при высоких давлениях. Сенсоры АСрН2-06 снабжены компенсатором гидростатического давления и выполнены в корпусе из нержавеющей стали. Конструкция сенсоров АСрН2-06 выдерживает неограниченное количество циклов стерилизаций острым паром при Т=143°С и давлении 3 атм. Водородомеры АВП-01Б могут использоваться в биотехнологии. Конструкции сенсоров АСрН2-06 могут устанавливаться в ферментеры и биореакторы отечественного и импортного производств. Анализаторы АВП-01Б также могут применяться в химической и нефтеперерабатывающей промышленности, когда необходимо проводить измерения концентрации водорода при высоких давлениях.

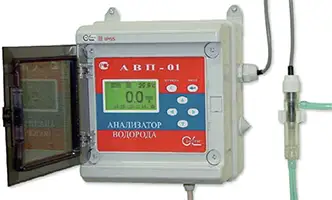

АВП-01Г	Анализатор АВП-01Г в общепромышленном исполнении в комплекте с АСрН2-03 предназначен для измерений концентрации водорода в газообразных средах. Газоанализатор АВП-01Г может комплектоваться устройством подготовки газовой пробы УПГП-01. Водородомер АВП-01Г применяется для определения "утечек" водорода в электролизных, в системах охлаждения генераторов, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаровзрывобезопасных условий производства. В химической и нефтеперерабатывающей промышленности газоанализатор АВП-01Г применяется для производственного контроля концентрации водорода в химикотехнологических процессах синтеза органических и неорганических соединений, крекинга нефти, производства аммиака, полиэтилена и т.д.
АВП-01Т	Газоанализатор АВП-01Т в общепромышленном исполнении в комплекте с АСрН2-03 или АСрН2-04 и проточной измерительной камерой ИКПЖ предназначен для измерений концентрации водорода и температуры в потоке жидкостей, в том числе в микрограммовом диапазоне концентраций. Газоанализатор АВП-01Т применяется при аналитическом контроле и управлении процессами водохимподготовки в атомной и тепловой энергетике: ТЭЦ, ГРЭС, АЭС, теплосети и котельных. АВП-01Т применяется также в химической нефтеперерабатывающей промышленности и других областях.
АВП-11А	Газоанализатор АВП-11А во взрывозащищенном исполнении в комплекте с АСрН2-06 предназначен для измерений концентрации водорода в жидких и газообразных средах при высоких давлениях, в том числе в 1-ом контуре охлаждения ядерных реакторов. Сенсоры АСрН2-06 снабжены компенсатором гидростатического давления и выполнены в корпусе из нержавеющей стали. Конструкция сенсоров АСрН2-06 выдерживает неограниченное количество циклов стерилизаций острым паром при Т=143°С и давлении 3 атм. Водородомеры АВП-11А применяются в химической и нефтеперерабатывающей промышленности, когда необходимо проводить измерения концентрации водорода при высоких давлениях. Анализаторы АВП-11А могут также использоваться в биотехнологии. Конструкции сенсоров АСрН2-06 устанавливаются в ферментеры и биореакторы отечественного и импортного производств.
АВП-11Б	Газоанализатор АВП-11Б во взрывозащищенном исполнении в комплекте с АСрН2-06 предназначен для измерений концентрации водорода в жидких и газообразных средах при высоких давлениях. Сенсоры АСрН2-06 снабжены компенсатором гидростатического давления и выполнены в корпусе из нержавеющей стали. Конструкция сенсоров АСрН2-06 выдерживает неограниченное количество циклов стерилизаций острым паром при Т=143°С и давлении 3 атм. Водородомеры АВП-11Б могут использоваться в биотехнологии. Конструкции сенсоров АСрН2-06 могут устанавливаться в ферментеры и биореакторы отечественного и импортного производств. Анализаторы АВП-11Б также могут применяться в химической и нефтеперерабатывающей промышленности, когда необходимо проводить измерения концентрации водорода при высоких давлениях.
АВП-11Г	Анализатор АВП-11Г во взрывозащищенном исполнении в комплекте с АСрН2-03 предназначен для измерений концентрации водорода в газообразных средах. Газоанализатор АВП-11Г может комплектоваться устройством подготовки газовой пробы УПГП-01. Водородомер АВП-11Г применяется для определения "утечек" водорода в электролизных, в системах охлаждения генераторов, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаровзрывобезопасных условий производства. В химической и нефтеперерабатывающей промышленности газоанализатор АВП-11Г применяется для производственного контроля концентрации водорода в химикотехнологических процессах синтеза органических и неорганических соединений, крекинга нефти, производства аммиака, полиэтилена и т.д.
АВП-11Т	Газоанализатор АВП-11Т во взрывозащищенном исполнении в комплекте с АСрН2-03 или АСрН2-04 и проточной измерительной камерой ИКПЖ предназначен для измерений концентрации водорода и температуры в потоке жидкостей, в том числе в микрограммовом диапазоне концентраций. Газоанализатор АВП-11Т применяется при аналитическом контроле и управлении процессами водохимподготовки в атомной и тепловой энергетике: ТЭЦ, ГРЭС, АЭС, теплосети и котельных. АВП-11Т применяется также в химической нефтеперерабатывающей промышленности и других областях.

Каждый из вариантов исполнения водородомера АВП-01, АВП-11 ориентирован на конкретные области народного хозяйства и конкретные задачи аналитического контроля водорода. В зависимости от области применения и задачи исследования анализатор комплектуется специально разработанным амперометрическим сенсором. Благодаря универсальности анализатора АВП-01, АВП-11 каждый сенсор совместим с измерительным устройством анализатора.

В зависимости от варианта исполнения газоанализатора АВП-01, АВП-11 и задачи исследования амперометрический сенсор может устанавливаться в измерительную камеру, стандартную склянку БПК или непосредственно «по месту», например, биореактор, ферментер, трубопровод, аэротенк и т.д.

При проведении измерений концентрации водорода в потоке жидкостей или газов, рекомендуется на линии входа анализируемой пробы установить регулятор давления (дроссель) и холодильник. Регулятор давления должен обеспечивать регулирование расхода анализируемой пробы через измерительную камеру амперометрического сенсора в диапазоне от 0,1 до 10 л/час. Холодильник должен обеспечивать охлаждение анализируемой пробы до температуры 0 - 50°С. С целью уменьшения времени транспортного запаздывания и эффектов "подсоса воздуха" рекомендуется анализатор устанавливать в непосредственной близости от пробоотборной точки. Для подвода анализируемой пробы к измерительной камере АС допускается использование трубки из ПВХ длиной не более 1 м с внутренним диаметром не менее 4 мм и толщиной стенки не менее 1 мм. При проведении измерений водорода в микрограммовой области концентрации использование трубок из силиконовой резины не допускается. Слив анализируемой пробы должен быть свободным. Для этого допускается использование трубки из ПВХ с внутренним диаметром не менее 4 мм. Для удобства подключения входной трубки к пробоотборным точкам в комплект поставки включены пластмассовые переходники.

Амперометрические сенсоры парциального давления водорода АСрН2 могут применяться для анализа как газообразных, так и жидких сред. Такие сенсоры высоко селективные к водороду и не подвержены влиянию других электрохимически активных газов, ионов, биологических молекул и окислительно-восстановительных систем, присутствующих в анализируемой среде.

Интерфейс пользователя и программное обеспечение газоанализатора АВП-01, АВП-11 реализуют выполнение следующих функций и режимов работы анализатора:

• выбор измеряемой величины: парциального давления водорода, процентного содержания или массовой концентрации;
• выбор удобной для оператора единицы измерения с возможностью последующих переходов в другие единицы;
• градуировка анализатора по нулевой точке (воздух) и по поверочной газовой смеси (ПГС) из баллона или получаемой с помощью установки градуировочной (УК-01);
• настройка стандартного токового выхода (0-5/0-20/4-20 мА) на требуемый диапазон измерения с возможностью автоматического изменения масштаба шкалы самописца в случае превышения верхнего предела измерения с одновременной аварийной сигнализацией;
• установка верхнего и нижнего пределов срабатывания сигнализации с передачей управляющих сигналов с помощью «сухих контактов»;
• возможность внесения коррекции в показания анализатора в зависимости от барометрического давления и солености;
• передача информации на контроллер или персональный компьютер (ПК) с помощью цифрового канала RS-485 (или USB/RS-232);
• протоколирование показаний анализатора во внутреннюю энергонезависимую память, возможность передачи запротоколированных данных на ПК или на дисплей анализатора в табличном виде;
• запись показаний анализатора по команде с клавиатуры в электронный блокнот с возможностью их передачи на ПК и вывода на дисплей анализатора;

Результатом аналитического контроля водорода в газах принято считать его парциальное давление (рН2) или концентрацию (сН2). Под парциальным давлением водорода в газовой смеси понимают ту часть общего давления, измеряемую обычно в мм.рт.ст. или кПа, которая приходится на молекулы водорода. Парциальное давление водорода в воздухе зависит от барометрического давления (В) и давления водяных паров, т.е. от влажности воздуха. Для измерения концентрации водорода в газах обычно используют величину «процентное содержание водорода», а в качестве единицы измерения - объемные проценты (об. %) или ppm.

Результатом аналитического контроля водорода в жидкостях принято считать его парциальное давление или концентрацию. Парциальное давление водорода в жидкости равно парциальному давлению водорода в газовой фазе, с которой жидкость находится в состоянии динамического равновесия. Для измерения концентрации водорода в жидкостях обычно используют величину массовой концентрации водорода, выраженную в мг/л, мкг/л или ppmw. В данном виде измерений газоанализатор АВП-01, АВП-11 вносит двойную температурную компенсацию, учитывающую как диффузионные свойства газопроницаемой мембраны, так и температурную зависимость коэффициента растворимости водорода в воде.

Благодаря реализованным в анализаторе алгоритмам выбора и пересчета единиц измерений, Вы можете осуществлять переход из одной единицы измерения в другую без переградуировки. Анализатор АВП-01, АВП-11 самостоятельно определит необходимость внесения тех или иных термокомпенсаций, выполнит все необходимые пересчеты, связанные с изменением измеряемой величины, единицы измерения и параметров градуировки. При этом настройка интерфейсов автоматически изменится в соответствии с выбранной Вами единицей измерения.

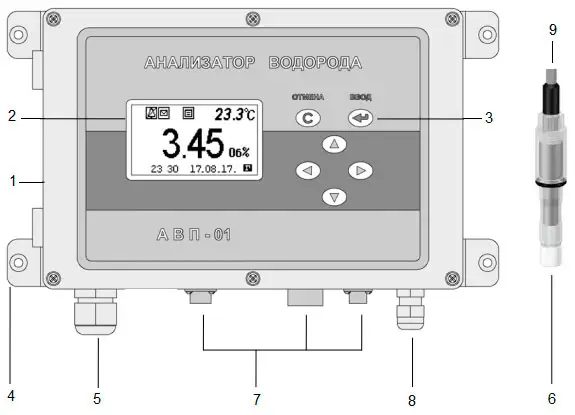

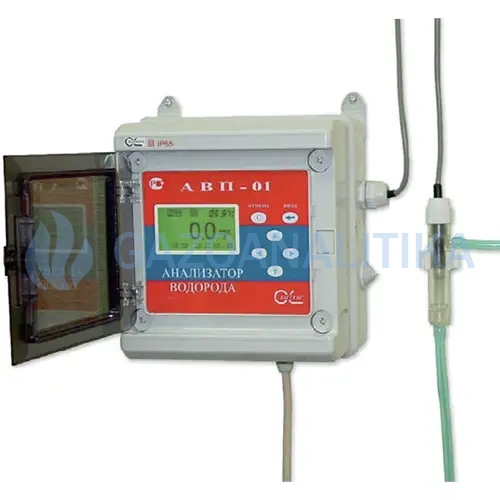

Внешний вид водородомера (анализатора водорода в жидкостях или газовых средах) АВП-01

1 - корпус, 2 - графический дисплей, 3 - клавиатура, 4 - монтажные петли, 5 - гермовводы или разъемы кабелей сенсоров, 6 - амперометрический сенсор, 7 - разъемы интерфейсов, 8 - ввод питания, 9 - кабель сенсора.

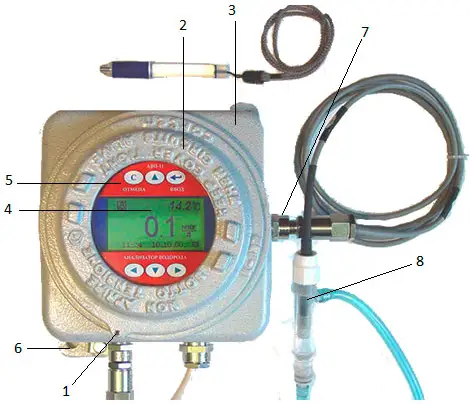

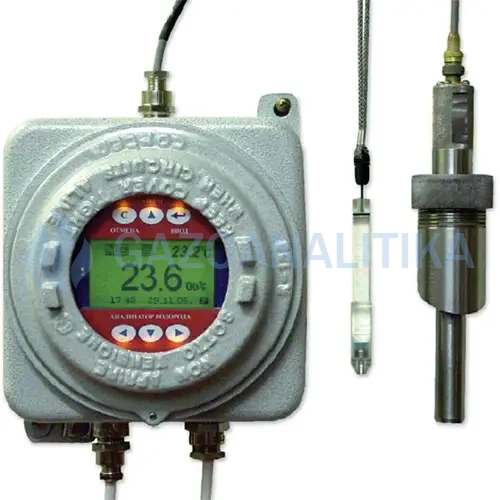

Внешний вид водородомера (анализатора водорода в жидкостях или газовых средах) АВП-11

1 - стопорный винт, 2 - верхняя крышка анализатора, 3 - корпус анализатора, 4 - графический дисплей, 5 -клавиатура, 6 - монтажные петли, 7 - гермоввод, 8 - амперометрический сенсор.
