Газосигнализатор Domino CO B10-DM 03 G/LE (Belt) стационарный предназначен для обнаружения повышенных концентраций оксида углерода (CO).
Сигнализатор Domino CO B10-DM 03 G/LE (Belt) характеризуется высокой степенью надежности и малым энергопотреблением. Ударопрочный эргономичный корпус со степенью защиты IP42 соответствует всем Европейским стандартам и позволяет устанавливать газосигнализатор на большинстве монтажных коробов. Встроенный звуковой излучатель обеспечивает звуковое давление 85 дБ, гарантируя надежное оповещение в случае превышения допустимой концентрации. Благодаря использованию микроконтроллера и цифровой обработке сигнала с датчика, газосигнализатор DOMINO CO переходит в состояние тревоги только при наличии в атмосфере повышенной концентрации контролируемого газа, гарантируя высокую избирательность к другим веществам, находящимся в воздухе.
Газоcигнализатор DOMINO CO (Belt) снабжен двумя встроенными электромагнитными реле, срабатывающими по первому и второму порогу концентрации угарного газа (CO). Такое решение позволяет подключать к газосигнализатору вентиляционные установки и внешнюю световую сигнализацию (порог 1), а также электромагнитные клапана и внешнюю звуковую сигнализацию (порог 2), независимо друг от друга. Концентрация, при которой срабатывают реле первого и второго порогов, равна 20 и 100 мг/м3 соответственно.
Область применения газосигнализатора Domino CO B10-DM 03 G/LE (Belt) - производственные помещения, котельные, административный и жилой сектор.
Применение в газосигнализаторе Domino (Домино) CO сменного сенсора позволяет продлить срок службы прибора до 15 лет и реально сэкономить затраты на обслуживание.
В соответствии с Инструкцией Госгортехнадзора России РД-12-341-00 сигнализатор Domino CO (Belt) необходимо устанавливать на высоте около 150 см от пола. Один сигнализатор загазованности устанавливается на площадь 200м2, но не менее 1-го датчика на помещение.

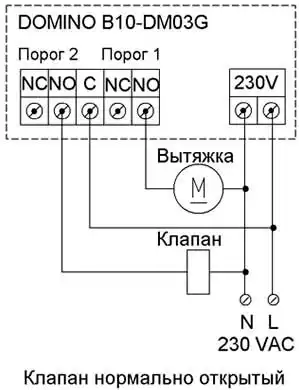

Схема подключения сигнализатора Domino CO B10-DM 03 G/LE с нормально-открытым клапаном

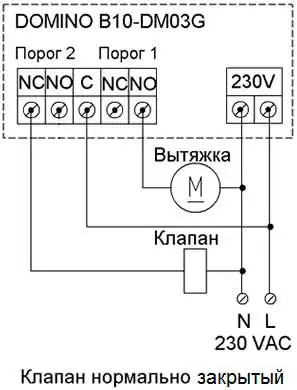

Схема подключения сигнализатора Domino CO B10-DM 03 G/LE с нормально-закрытым клапаном
Подключение выполнять медным многожильным кабелем сечением от 0,75 мм2 до 2,5 мм2 максимум.
Применение сигнализаторов DOMINO на CH4 и DOMINO CO вместе с нормально-открытым клапаном BEV-400RM
для контроля загазованности в частном доме
Для частного сектора хорошо использовать связку, которая состоит из сигнализаторов Domino B10-DM01 (на CH4) и Domino CO B10-DM03G. Вместо Domino на CH4 можно использовать сигнализаторы Scacco B10-SC01 (на CH4). Вместе с нормально-открытым клапаном BEV-420RM (-430RM, -440RM) эта связка обеспечивает надежную защиту частного дома от утечек природного газа (CH4) и образованию повышенной концентрации оксида углерода (CO). Использование нормально-открытого клапана обеспечивает подачу газа потребителям при отсутствии напряжения в сети, что не маловажно в отопительный период.
Технические характеристики сигнализатора Domino CO B10-DM 03
| Характеристики сигнализатора Domino СО (Belt) | Значения |
|---|---|
| Тип сенсора | электрохимический |
|
Пороги срабатывания сигнализации: - порог 1 - порог 2 |
20 мг/м3 100 мг/м3 |
|
Предел допускаемой абсолютной погрешности срабатывания сигнализации: - для уровня срабатывания сигнализации порог1 - для уровня срабатывания сигнализации порог2 |
± 5 мг/м3 ± 25 мг/м3 |
| Питание сигнализатора |
230 В 50 Гц для B10-DM 03G
от аккумулятора для B10-DM 03LE |
| Потребляемая мощность |
3,5 ВА 2,0 ВА (в режиме ожидания) |
|
Индикация сигнализатора |
звуковая, световая |
| Выходные сигналы Domino СО (Belt) |
2 электромагнитных реле, герметичные 250 V AC 5A (NO-C-NC) |
|
Время срабатывания сигнализатора, не более: - порог 1 - порог 2 |
30 с 90 с |
|
Время прогрева, не более |
30 с |
|
Световая сигнализация сигнализатора Domino CO: - зеленый светодиод - желтый светодиод - красный светодиод - голубой |
питание ошибка тревога окончание срока службы сенсора |
| Уровень звуковой тревоги | 85 дБ |
|
Состояние сигнализации: - порог 1 - порог 2 |
мигает индикатор тревоги, прерывистый звуковой сигнал включен индикатор тревоги, постоянный звуковой сигнал |
| Степень защиты корпуса сигнализатора | IP42 |
| Взрывозащита | не предусмотрена |
| Габаритные размеры | 160х92х42 мм |
| Масса сигнализатора Domino CO | 0,35 кг |
| Гарантийный срок эксплуатации | 24 мес |
| Межповерочный интервал |
12 мес (и после замены сенсора) |
|
Срок службы: - сенсор - газосигнализатор |
5 лет 15 лет |
| Условия эксплуатации сигнализатора Domino CO B10-DM 03 G/LE (Belt) | |
| Температура окружающей среды | от -5°С до +40°С |
| Относительная влажность воздуха | от 30 до 90% (при 25°С) |
Комплект поставки сигнализатора Domino CO B10-DM 03 G/LE:
| Наименование | Внешний вид |
|---|---|
| 1. Сигнализатор Domino CO (Belt) |
|
| 2. Дюбель - 2 шт. | |
| 3. Шуруп - 2 шт. | |
| 4. Служебная наклейка | |
| 5. Коробка упаковочная |
 |
| 6. Руководство по эксплуатации | |
| 7. Методика поверки |
|
