Газосигнализатор Domino B10-DM стационарный предназначен для обнаружения повышенных концентраций метана CH4 (Domino B10-DM 01) и сжиженного нефтяного газа (Domino B10-DM 02).
Сигнализатор Domino B10-DM (Домино) является прибором нового поколения, построенным на современной схемотехнической базе с применением микропроцессорной техники.
Использование в газосигнализаторе Domino B10-DM встроенного микроконтроллера и цифровая обработка сигнала от сменного модуля позволили существенно увеличить эффективность газосигнализатора по выявлению интерферирующих газов, являющихся причиной ложного срабатывания, и гарантировать повышенную точность измерений. Данная схемотехника сигнализатора характеризуется повышенной степенью надежности и снижением энергопотребления в режиме ожидания до 2,2 ВА. Индикатор окончания срока службы сменного модуля своевременно оповестит о необходимости очередной замены, а использование внутреннего защитного кожуха позволит выполнить замену быстро и безопасно.
Ударопрочный эргономичный корпус со степенью защиты IP42 соответствует всем Европейским стандартам и позволяет устанавливать газосигнализатор Domino B10-DM на большинстве монтажных коробов. Встроенный звуковой излучатель обеспечивает звуковое давление 85 дБ, гарантируя надежное оповещение в случае утечки газа. В газосигнализаторе Domino B10-DM установлено встроенное электромагнитное реле, позволяющее подключать к прибору внешнее исполнительнее устройство (электромагнитные клапаны, звуковую и световую сигнализацию и т.д.). С одним электромагнитным клапаном может использоваться несколько газосигнализаторов Domino.
Область применения сигнализатора Domino B10-DM (Belt) - производственные помещения, котельные, автостоянки и гаражи (открытого и закрытого типа), административный и жилой сектор, а также другие объекты, где необходим постоянный контроль горючих газов.
Применение в газосигнализаторе Domino B10-DM (Belt) сменного сенсора позволяет продлить срок службы прибора до 15 лет и реально сэкономить затраты на обслуживание.
Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м2 для горючих газов (метан, сжиженный газ), но не менее 1-го датчика на помещение. Сигнализаторы Domino устанавливаются в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания.

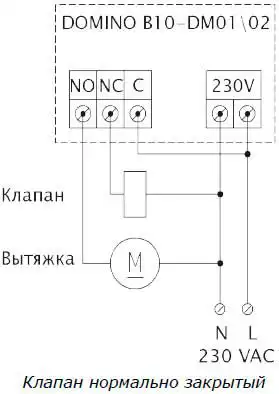

Схема подключения сигнализатора Domino B10-DM Belt
с нормально-закрытым клапаном

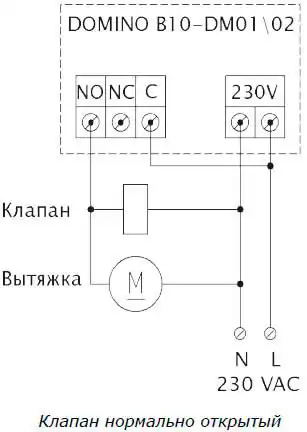

Схема подключения сигнализатора Domino B10-DM Belt
с нормально-открытым клапаном
Подключение выполнять медным многожильным кабелем сечением от 0,75 мм2 до 2,5 мм2 максимум.

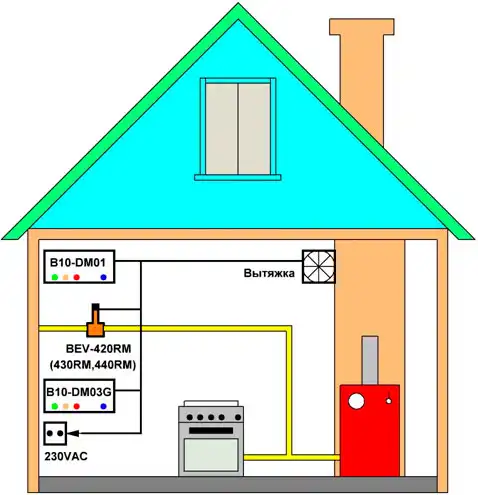

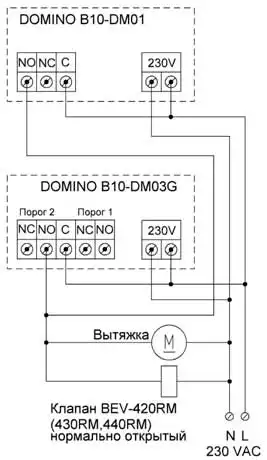

Применение сигнализаторов DOMINO CH4 и DOMINO CO вместе с нормально-открытым клапаном BEV-400RM
для контроля загазованности в частном доме
Для частного сектора хорошо использовать связку, которая состоит из сигнализаторов Domino B10-DM01 (на CH4) и Domino CO B10-DM03G. Вместо Domino на CH4 можно использовать сигнализаторы Scacco B10-SC01 (Belt) (на CH4). Вместе с нормально-открытым клапаном BEV-420RM (-430RM, -440RM) Belt эта связка обеспечивает надежную защиту частного дома от утечек природного газа (CH4) и образованию повышенной концентрации оксида углерода (CO). Использование нормально-открытого клапана обеспечивает подачу газа потребителям при отсутствии напряжения в сети, что не маловажно в отопительный период.
Технические характеристики сигнализатора Domino B10-DM Belt
| Характеристики сигнализатора Domino B10-DM (Belt) | Значения |
|---|---|
| Тип сенсора | каталитический |
| Напряжение питания сигнализатора | 230 В 50 Гц |
| Потребляемая мощность | 2,2 ВА (ожидание) |
| Индикация сигнализатора | звуковая, световая |
| Выходные сигналы Domino |
1 электромагнитное реле, герметичное 250 Vac 5A (NO-C-NC) |
| Время прогрева сигнализатора Domino, не более | 30 с |
| Время срабатывания сигнализатора, не более | 15 с |
|
Световая сигнализация сигнализатора Domino B10-DM: - зеленый светодиод - желтый светодиод - красный светодиод - голубой |
питание ошибка тревога окончание срока службы сенсора |
| Уровень звуковой тревоги сигнализатора | 85 дБ |
| Порог срабатывания | 10 %НКПР |
| Степень защиты корпуса сигнализатора Domino | IP42 |
| Взрывозащита | не предусмотрена |
| Габаритные размеры сигнализатора | 160х92х42 мм |
| Масса сигнализатора Domino B10-DM | 0,35 кг |
| Гарантийный срок эксплуатации сигнализатора | 24 мес |
|
Срок службы: - сенсор - газосигнализатор |
5 лет 15 лет |
| Условия эксплуатации сигнализатора Domino B10-DM | |
| Температура окружающей среды | от -15°С до +50°С |
| Относительная влажность воздуха | от 30 до 90% |
Комплект поставки сигнализатора Domino B10-DM01 (Belt):
| Наименование | Внешний вид |
|---|---|
| 1. Сигнализатор Domino B10-DM 01 (Belt) на метан или Domino B10-DM 02 (Belt) на сжиженный нефтяной газ |
|
| 2. Дюбель - 2 шт. | |
| 3. Шуруп - 2 шт. | |
| 4. Служебная наклейка | |
| 5. Коробка упаковочная |
 |
| 6. Руководство по эксплуатации | |
| 7. Методика поверки |
