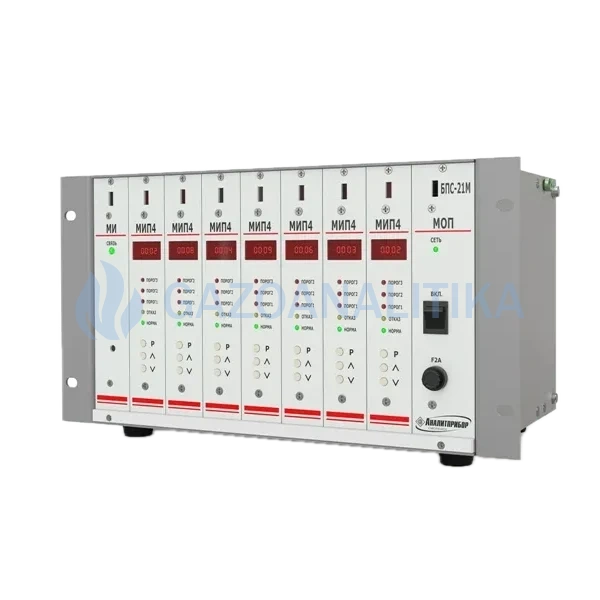

БПС-21М блок питания и сигнализации от 2 до 12 каналов

Блок питания и сигнализации БПС-21М предназначен для:
- питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 - СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 ;
- измерения входных токовых сигналов от датчиков по каждому каналу;
- выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.

Область применения блока питания и сигнализации БПС-21М: обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.
Блоки БПС-21М являются стационарными автоматическими приборами.
Режим работы БПС-21М - непрерывный.
Рабочее положение блоков - вертикальное.

Модификации блока питания и сигнализации БПС-21М

Примечание – в наименовании БПС-21М - N

Блоки БПС-21М-2ВБ, -2ВЛ, -2ВЦ, -4ВБ, -4ВЛ, -4ВЦ, -7ВБ, -7ВЛ, -7ВЦ, -8ВБ, -8ВЛ, -8ВЦ, -11ВБ , -11ВЛ, -11ВЦ, -12ВБ, -12ВЛ, -12ВЦ выполняют следующие функции:

• выдачу непрерывной световой индикации зеленого цвета «СЕТЬ», свидетельствующую о подаче напряжения питания переменного тока на блоки с одновременным переключением "сухих" контактов реле СТАТУС;
• выдачу искробезопасного напряжения питания постоянного тока для питания датчиков;
• измерение входных токовых сигналов 4 - 20 мА от датчиков по каждому каналу;
• выдачу выходных гальванически развязанных токовых сигналов 4 - 20 мА, соответствующих входным токовым сигналам по каждому каналу;
• цифровую индикацию измеренного значения входного токового сигнала, в миллиамперах, или пересчитанного в показания соответствующего датчика согласно установленному диапазону измерений по каждому каналу (кроме БПС-21М-2ВБ, -4ВБ, -7ВБ, -8ВБ, -11ВБ, -12ВБ);
• выдачу непрерывной световой сигнализации зеленого цвета «НОРМА»;
• выдачу световой сигнализации красного цвета «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» с одновременным переключением групп "сухих" контактов реле ПОРОГ 1, ПОРОГ 2, ПОРОГ 3 при повышении/понижении измеренного значения входного токового сигнала относительно установленных пороговых значений по каждому каналу;
• выдачу непрерывной световой сигнализации желтого цвета «ОТКАЗ» с одновременным переключением групп "сухих" контактов реле ОТКАЗ при величине входного токового сигнала менее 3 мА по каждому каналу;
• выдачу звуковой сигнализации при срабатывании сигнализаций «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» или «ОТКАЗ» по любому из каналов (только для БПС-21М-7ВБ, -7ВЛ, -7ВЦ, -11ВБ, -11ВЛ, -11ВЦ);
• связь с внешним устройством (в дальнейшем ВУ) по цифровому каналу с интерфейсом RS485 (только для БПС-21М-7ВБ, -7ВЛ, -7ВЦ, -11ВБ, -11ВЛ, -11ВЦ). Скорость обмена 9600 бод, логический протокол MODBUS RTU.

Блоки БПС-21М-2Б, 2Ц, -4Б, 4Ц, -7Б, 7Ц, -8Б, 8Ц, -11Б, 11Ц, -12Б, 12Ц выполняют следующие функции:

• выдачу непрерывной световой сигнализации зеленого цвета «СЕТЬ», свидетельствующей о подаче напряжения питания переменного тока на блоки с одновременным переключением "сухих" контактов реле СТАТУС;
• выдачу напряжения питания постоянного тока для питания датчиков без предъявления требований к взрывозащите;
• измерение входных токовых сигналов 4 - 20 мА от датчиков по каждому каналу;
• выдачу выходных гальванически развязанных токовых сигналов 4 - 20 мА, соответствующих входным токовым сигналам по каждому каналу;
• цифровую индикацию измеренного значения входного токового сигнала в миллиамперах или пересчитанного в показания соответствующего датчика согласно выбранному диапазону измерений по каждому каналу (кроме БПС-21М-2Б, -4Б, -7Б, -8Б,-11Б, -12Б);
• выдачу непрерывной световой сигнализации зеленого цвета «НОРМА»;
• выдачу световой сигнализации красного цвета «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» с одновременным переключением групп "сухих" контактов реле ПОРОГ1, ПОРОГ2, ПОРОГ3 при повышении (понижении) измеренного значения входного токового сигнала относительно установленных пороговых значений по каждому каналу;
• выдачу непрерывной световой сигнализации желтого цвета «ОТКАЗ» с одновременным переключением групп "сухих" контактов реле ОТКАЗ при величине входного токового сигнала менее 3 мА по каждому каналу;
• выдачу звуковой сигнализации при срабатывании сигнализаций «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» или «ОТКАЗ» по любому из каналов (только для БПС-21М-7Б, 7Ц, -11Б, -11Ц);
• связь с внешним устройством (в дальнейшем ВУ) по цифровому каналу с интерфейсом RS485 (только для БПС-21М-7Б, 7Ц, -11Б, -11Ц). Скорость обмена 9600 бод, логический протокол MODBUS RTU.

Совместная работа блоков питания и сигнализации БПС-21М с различными датчиками
