БПС-21М-М блок питания и сигнализации 64-канальный

Блок питания и сигнализации БПС-21М-М предназначен для:
- питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 - СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, ДАФ-М-06ТРХ/-08ТРХ, анализаторов активности ионов потенциометрических АП430-02;
- измерения входных токовых сигналов от датчиков по каждому каналу;
- выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.

Область применения блока питания и сигнализации БПС-21М-М - обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.
Блоки БПС-21М-М являются стационарными автоматическими приборами.
Режим работы БПС-21М-М - непрерывный.
Рабочее положение блоков - вертикальное.

Совместная работа блоков питания и сигнализации БПС-21М с различными датчиками

Блоки БПС-21М-М выполняют следующие функции:

• индикацию включения - непрерывную зеленую световую «СЕТЬ», свидетельствующую о подаче на блок напряжения питания переменного тока с одновременным переключением "сухих" контактов реле СТАТУС;
• выдачу напряжения питания постоянного тока для питания датчиков;
• связь с датчиками, включенными в шлейф по цифровому каналу RS-485;
• связь с внешними устройствами по цифровым каналам связи RS-485 и Ethernet;
• выдачу сигнализации «ОТКАЗ» - непрерывной световой желтого цвета при поступлении от любого из датчиков, включенных в шлейф, сигнала об отказе, а также при обрыве линии питания датчиков с одновременным выводом сообщения на индикаторе о причине срабатывания сигнализации;
• выдачу сигнализации «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» - непрерывной световой красного цвета при срабатывании соответствующей сигнализации на любом из датчиков, включенных в шлейф, с одновременным выводом сообщения на индикаторе о номере сработавшего датчика;
• выдачу звуковой сигнализации при срабатывании сигнализации «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» или «ОТКАЗ»;
• выдачу сигнала во внешнюю цепь - 8 групп "сухих" переключающихся контактов реле (РЕЛЕ 1 … РЕЛЕ 8), программно назначаемых на переключение при срабатывании сигнализации «ПОРОГ 1» или «ПОРОГ 2» или «ПОРОГ 3» или «ОТКАЗ» по любому датчику или группе датчиков;
• индикацию измеренных значений каждого датчика в шлейфе;
• архивирование в режиме реального времени результатов измерений и состояния каждого датчика в шлейфе (при подключении 64 датчиков и интервале между записями 3 мин время заполнения архива - 24 ч).

Устройство блока питания и сигнализации БПС-21М-М

Конструктивно блок питания и сигнализации БПС-21М-М состоит из каркаса с кросс-платой и установленными в нем модулем основного питания (МОП) и модулем индикации, связи и управления (МИСУ).

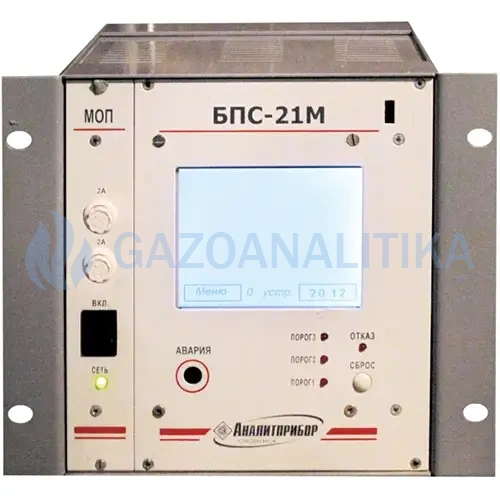

На передней панели МОП расположены:
- переключатель питания ВКЛ;
- индикатор единичный включения блока СЕТЬ;
- гнезда предохранителей, включенных в цепь питания переменного тока F3,15А.

На передней панели МИСУ расположены:
- жидкокристаллический индикатор с сенсорной панелью;
- индикаторы единичные ПОРОГ 1, ПОРОГ 2, ПОРОГ 3, ОТКАЗ;
- звуковой излучатель;
- кнопка квитирования звуковой сигнализации СБРОС.

На задней панели блока, под откидывающейся крышкой, расположены:
- клеммная колодка Х1 (СЕТЬ) для подключения к блоку напряжения питания переменного тока;
- клеммная колодка Х2 (СТАТУС) для подключения внешних цепей к контактам реле СТАТУС;
- клеммные колодки Х5…Х8, Х10…Х13 (РЕЛЕ 1 … РЕЛЕ 8) для подключения внешних цепей к контактам реле РЕЛЕ 1 … РЕЛЕ 8;
- клеммные колодки Х14, Х16 для подключения линии питания датчиков;
- клеммные колодки Х15, Х17 для подключения канала связи RS-485 с датчиками;
- клеммная колодка Х9 для подключения ВУ по цифровому каналу связи RS-485;
- разъем «Ethernet » для подключения ВУ по цифровому каналу связи Ethernet.
Примечание - Максимальный диаметр проводов, подключаемых к клеммным колодкам Х1-Х17, 2 мм.

МОП обеспечивает преобразование напряжения питания переменного тока в гальванически развязанные напряжения питания постоянного тока для питания шлейфа и МИСУ.

МИСУ обеспечивает отображение информации на индикаторе, обмен информацией с датчиками и ВУ, выдачу световой и звуковой сигнализации, управления реле «РЕЛЕ 1» .. «РЕЛЕ 8», архивирование данных.

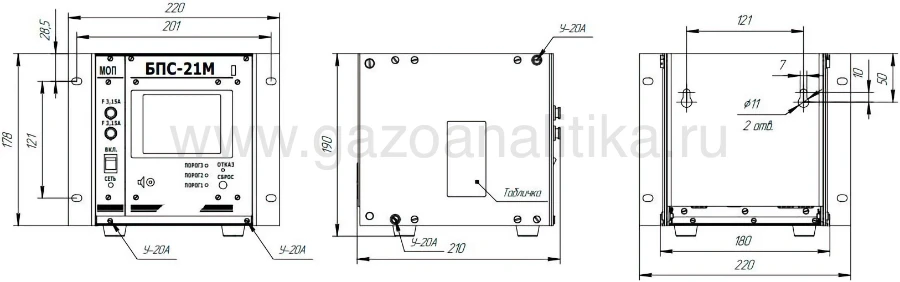

Внешний вид блока питания и сигнализации БПС-21М-М
