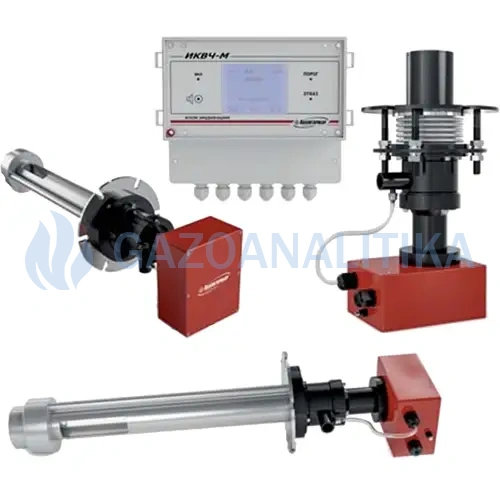

Пылемер ИКВЧ-М - стационарный измеритель концентрации взвешенных частиц.
Пылемер ИКВЧ-М предназначен для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред (D).
Область применения пылемера ИКВЧ-М: экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб предприятий теплоэнергетики, металлургической, химической, пищевой, строительной и других отраслей промышленности.
Принцип работы ИКВЧ-М - регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей массовой концентрации пыли по результатам предварительной градуировки гравиметрическим методом.
Тип измерителей ИКВЧ-М – стационарные, автоматические приборы непрерывного действия.
Конструктивно измерители ИКВЧ-М представляют собой многоблочные приборы.
Модификации пылемера ИКВЧ-М
| Обозначение пылемера ИКВЧ-М | ИБЯЛ.416143.006 | ИБЯЛ.416143.006-01 | ИБЯЛ.416143.006-02 | ||||
|---|---|---|---|---|---|---|---|
| Наименование модели пылемера | ИКВЧ-М-Д | ИКВЧ-М-ДЗ | ИКВЧ-М-Н | ||||
| Диапазон изм. массовой концентрации пыли (МКП), мг/м3 | 0 - 100 | 100 - 3000 | 0 - 200 | 200 - 10000 | 0 - 50 | 50 - 200 | |
| Пределы основной погрешности | приведен., % | ± 20 | - | ± 20 | - | ± 20 | - |
| относит., % | - | ± 20 | - | ± 20 | - | ± 20 | |
| Диапазон изм. оптич. плотности пылегазовых сред (D), Б | 0 - 0,7 | 0,7 - 2,0 | 0 - 0,4 | 0,4 - 2,0 | 4,0 - 2,7 | 2,7 - 2,0 | |
| Пределы основной погрешности | приведен., % | ± 2 | - | ± 2 | - | ± 2 | - |
| относит., % | - | ± 2 | - | ± 2 | - | ± 2 | |
| Состав измерителя | моноблок оптич. канала (МОК) | + | + | + | |||
| рефлектор | + | - | - | ||||
| зонд* | - | + | - | ||||
| блок индикации (БИ) | + | + | + | ||||
* - длина погружаемой части зонда выбирается потребителем при заказе - 500 или 1250 мм. Допускается изготовление зонда иной длины в диапазоне от 500 до 1250 мм, что должно оговариваться при заказе.
Измерители ИКВЧ-М имеют сигнализацию ПОРОГ, срабатывающую при достижении МКП или D установленного порогового значения. Пороговое значение срабатывания сигнализации устанавливается во всем диапазоне измерений.
При выпуске из производства в измерителях ИКВЧ-М установлены пороговые значения срабатывания сигнализации, равные 50 % от верхней границы диапазона измерений D (МКП).
Измерители пыли ИКВЧ-М обеспечивают выполнение следующих функций:
- индикацию измеренного значения массовой концентрации пыли (МКП) или оптической плотности пылегазовых сред (D);
- выдачу выходного сигнала постоянного тока 4-20 мА, пропорционального значению одной из величин: МКП или D;
- индикацию номера версии и цифрового идентификатора ПО;
- обмен данными с ПК или иными ВУ по цифровым каналам связи. Протокол обмена по каналам RS-485 и Ethernet - MODBUS RTU. Скорость обмена по интерфейсу RS-485 от 1200 до 57600 бод;
- замыкание/размыкание нормально разомкнутых «сухих» контактов реле СТАТУС при включении/выключении измерителя;
- включение световой индикации зеленого цвета «СЕТЬ», свидетельствующей о подаче электропитания;
- замыкание/размыкание нормально разомкнутых «сухих» контактов реле ДИАПАЗОН в зависимости от выбранного диапазона измерений;
- выдачу сигнализации ОТКАЗ, свидетельствующей о неисправности измерителей или повреждении линии связи БИ с МОК;
- выдачу сигнализации ПОРОГ, свидетельствующей о том, что содержание МКП или D в контролируемой среде достигло порога срабатывания сигнализации;
- замыкание нормально разомкнутых «сухих» контактов реле при срабатывании сигнализаций ПОРОГ и ОТКАЗ.
- выдачу на ВУ информации об измеренном значении МКП и D;
- выдачу на ВУ информации об установленном значении порога и его срабатывании;
- выдачу на ВУ информации о возможных неисправностях;
- прием от ВУ команд на установку значений порога сигнализации;
- выдачу на ВУ информации о наличии и отсутствии обдува чистым воздухом оптических элементов измерителя.
Блок индикации пылемера ИКВЧ-М имеют канал связи с ВУ, обеспечивающий:
Устройство пылемера ИКВЧ-М

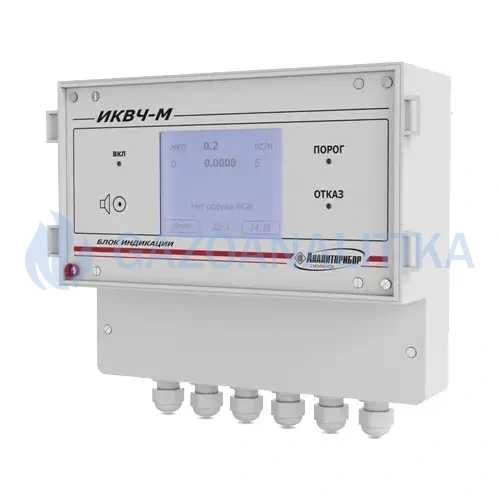

МОК (моноблок оптического канала), рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. БИ (блок индикации) располагается в операторской и связывается с МОК четырехпроводным кабелем электропитания и связи.

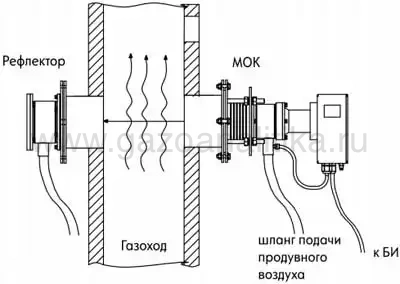

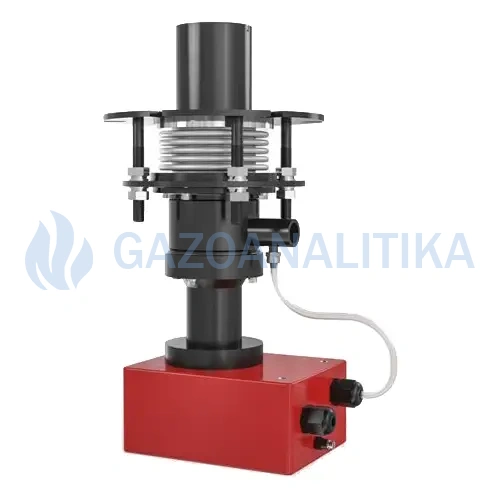

Внешний вид измерителя ИКВЧ-М-Д

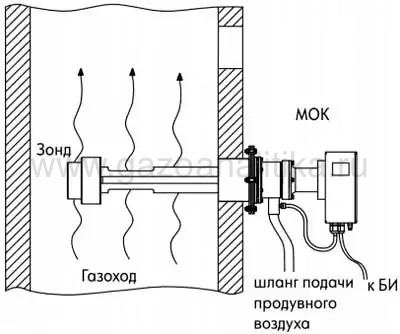

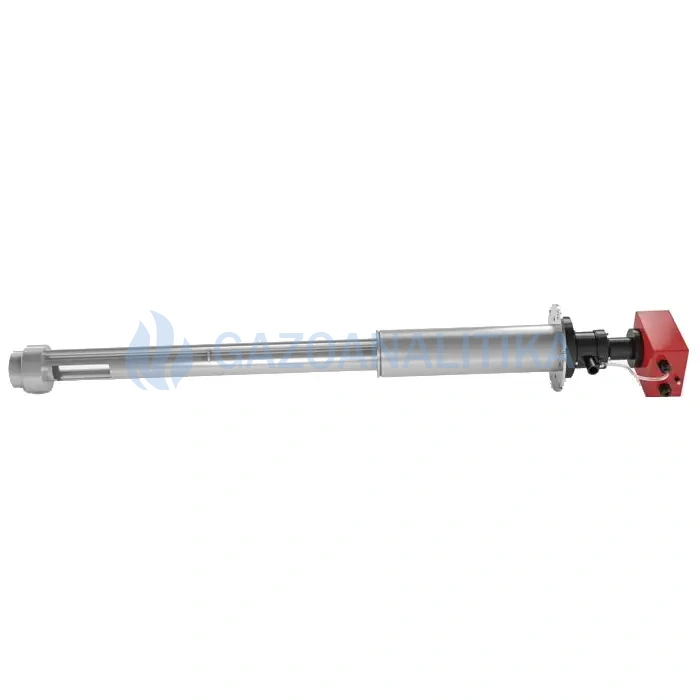

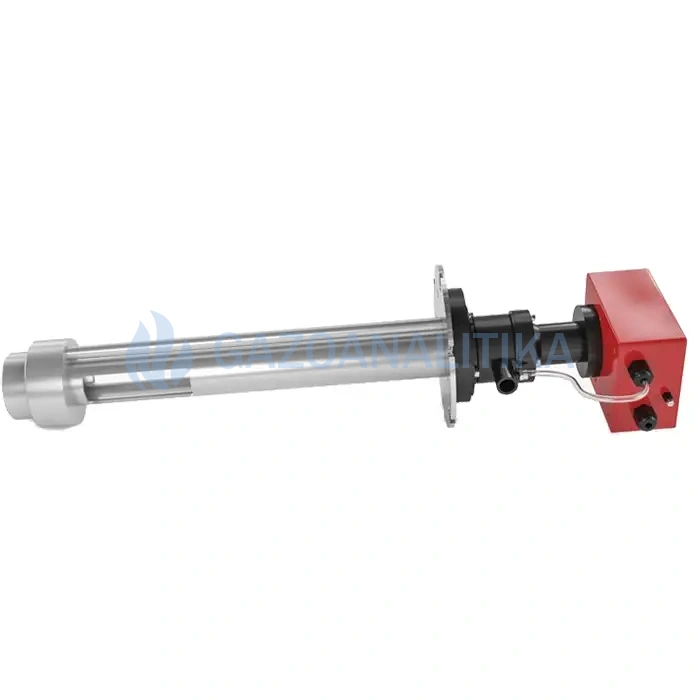

Внешний вид измерителя ИКВЧ-М-ДЗ

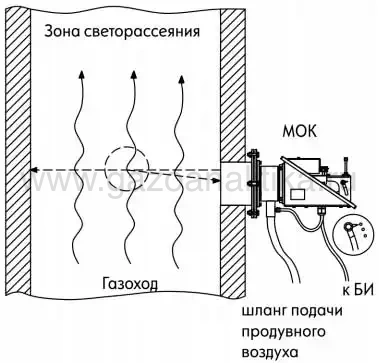

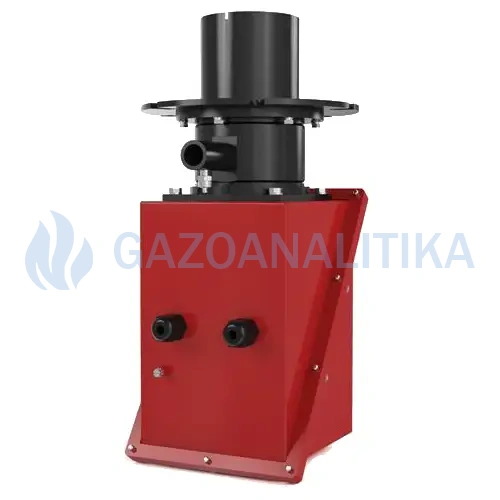

Внешний вид пылемера ИКВЧ-М-Н
Максимальная ДЛИНА ЛИНИИ СВЯЗИ между МОК и БИ - 400 м. Связь осуществляется по четырехпроводной линии.
Марка кабеля - КАЭфП 2х2х0,64 ТУ 16.К99-024-2005, МКЭШВ 2х2х0,75 ТУ16.К13-023-96, КИПЭВ 4х2х0,6 ТУ16.К99-008-2001. Допускается использовать иные экранированные кабели парной скрутки круглого сечения с медными жилами в ПВХ и резиновой изоляции. Наружный диаметр кабеля должен быть не более 8 мм.
Технические характеристики пылемера ИКВЧ-М
| Характеристики | Значения |
|---|---|
|
Степень пылевлагозащиты: - моноблок оптического канала (МОК) - блок индикации (БИ) |
IP65 IP20 |
|
Максимальное расстояние, между: - МОК и БИ - МОК и рефлектором |
400 м 10 м |
|
Диапазон температуры анализируемой среды в газоходе (дымовой трубе): - для ИКВЧ-М-Д, ИКВЧ-М-Н - для ИКВЧ-М-ДЗ |
от -40 до +600 °С от -40 до +300 °С |
| Диапазон скоростей газового потока в газоходе (дымовой трубе) | от 0 до 40 м/с |
| Расход воздуха для обдува оптических поверхностей измерителей на входе МОК и рефлектора, обеспечиваемый компрессором, или от магистрали сжатого воздуха | (0,01-0,1) м3/мин |
|
Напряжение питания пылемера: - блок индикации (БИ) - МОК |
от 187 до 253 В и частотой (50 ± 1) Гц от БИ или от источника постоянного тока напряжением от 18 до 32 В |
|
Потребляемая мощность, не более: - БИ - МОК |
30 ВА 5 Вт |
| Индикация пылемера | цифровая, световая, звуковая |
| Выходные сигналы |
токовый выход 4-20 мА "сухие" контакты реле RS-485 Ethernet |
| Время установления показаний Т0.9 при изменении D, не более | 30 с |
| Время прогрева ИКВЧ-М, не более | 30 мин |
|
Габаритные размеры: - блок индикации (БИ) - МОК для ИКВЧ-М-Д - рефлектор для ИКВЧ-М-Д - МОК для ИКВЧ-М-ДЗ - МОК для ИКВЧ-М-Н |
250х120х220 мм 400х200х240 мм 170х200х200 мм 280х200х240 мм 410х200х210 мм |
|
Масса: - блок индикации (БИ) - МОК для ИКВЧ-М-Д - рефлектор для ИКВЧ-М-Д - МОК для ИКВЧ-М-ДЗ - МОК для ИКВЧ-М-Н |
2,0 кг 7,0 кг 5,0 кг 25,0 кг 10,0 кг |
| Интервал времени работы пылемера ИКВЧ-М без корректировки показаний | 1 год |
| Средняя наработка на отказ измерителей, с учетом технического обслуживания, в условиях эксплуатации | 30000 ч |
| Средний полный срок службы измерителей пыли ИКВЧ-М в условиях эксплуатации, указанных в руководстве по эксплуатации | 10 лет |
| Условия эксплуатации | |
|
Температура окружающего воздуха: - МОК, рефлектор - БИ |
от -40°С до +60°С от +1°С до +50°С |
| Атмосферное давление | от 66 до 106,7 кПа (от 495 до 800 мм рт. ст.) |
|
Относительная влажность: - МОК, рефлектор - БИ |
до 98% при температуре 25°С до 80% при температуре 35°С, и более низких температурах, без конденсации влаги |
- измеритель (пылемер) ИКВЧ-М,
- комплект ЗИП,
- эксплуатационная документация.
- набор мер оптических для проведения корректировки показаний измерителя по шкале D: ИБЯЛ.203561.012 (для ИКВЧ-М-Д), ИБЯЛ.203561.013 (для ИКВЧ-М-ДЗ), ИБЯЛ.203561.014 (для ИКВЧ-М-Н),
- стенд для настройки и проверки оптических параметров ИБЯЛ.418419.018,
- плату питания ИБЯЛ.687243.658, входит в БИ (для ремонтных работ),
- модуль излучателя ИБЯЛ.687241.117, входит в датчик оптический МОК (для ремонтных работ),
- модуль цифрового фотоприемника ИБЯЛ.687241.116, входит в датчик оптический МОК (для ремонтных работ).
Комплект поставки пылемера ИКВЧ-М:
Перечень запасных частей, инструмента, принадлежностей для пылемера ИКВЧ-М, входящих в комплект ЗИП
| Обозначение | Наименование | Количество | Применение |
|---|---|---|---|
| ИБЯЛ.431214.413 | Диск с ПО | 1 шт. | Подготовка измерителя к работе, поверка |
| ИБЯЛ.711142.027 | Фланец | * | При монтаже МОК на трубе газохода |
| ИБЯЛ.754154.033 | Прокладка | * | При монтаже МОК на трубе газохода |
| Стилус | 1 шт. | Управление системой меню сенсорного экрана | |
| Болт М10-6gх30.48.019 ГОСТ 7798-70 | * | При монтаже МОК на трубе газохода | |
| Гайка М10-6Н.5.019 ГОСТ 5915-70 | * | При монтаже МОК на трубе газохода | |
| Шайба 10.65Г.019 ГОСТ 6402-70 | * | При монтаже МОК на трубе газохода | |
| Шайба А10.01.08кп.019 ГОСТ 10450-78 | * | При монтаже МОК на трубе газохода | |
| Преобразователь интерфейсов USB-RS485 АЦДР.426469.032 | 1 шт. | Подключение измерителя к ПК, подготовка к работе, поверка | |
| Вилка ТР-8Р-8С | 2 шт. | Подключение измерителя к ВУ по линии связи Ethernet | |
| Кабель связи Ethernet с ПК-UTP 4P СAT.5е | 1,5 м | Подключение измерителя к ВУ по линии связи Ethernet | |
| ИБЯЛ.754175.075 | Кольцо | 2 шт. | Техническое обслуживание МОК (блока оптического) ИКВЧ-М-Д, ИКВЧ-М-ДЗ |
| ИБЯЛ.754175.078 | Кольцо | 2 шт. | Техническое обслуживание рефлектора ИКВЧ-М-Д |
| Вставка плавкая Н520-3A | 10 шт. | Техническое обслуживание БИ |
* - количество определено ведомостью ЗИП согласно исполнению.
Дополнительно, по специальному заказу к пылемеру ИКВЧ-М поставляются:
Стенд ИБЯЛ.418419.018, набор мер поставляются в специализированные центры для настройки и проверки оптических параметров измерителей после ремонта.
Модификация
