Калибратор предназначен для воспроизведения единицы относительной влажности в паровоздушных смесях при калибровке и поверке средств измерений влажности и применяется в качестве рабочего эталона 2-го разряда согласно ГОСТ 8.547-09.
Калибратор влажности может использоваться как средство градуировки шкал по относительной влажности гигрометров, как средство калибровки при периодическом контроле показаний гигрометров, а также при поверке средств измерения влажности газов, в стационарных и выездных условиях.
Варианты исполнения

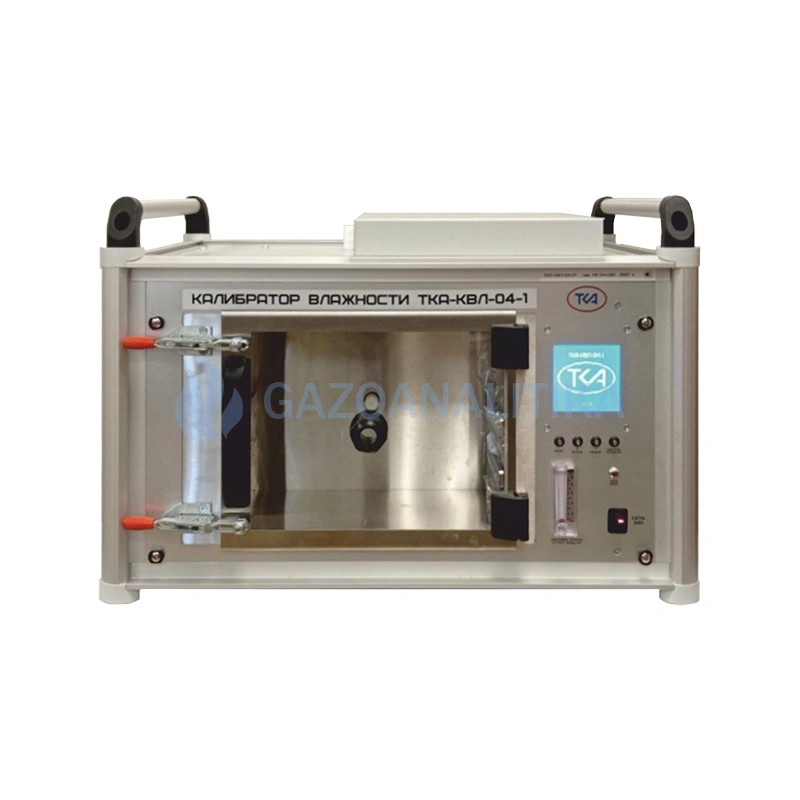

- ТКА-КВЛ-04-1, с встроенным генератором влажности;

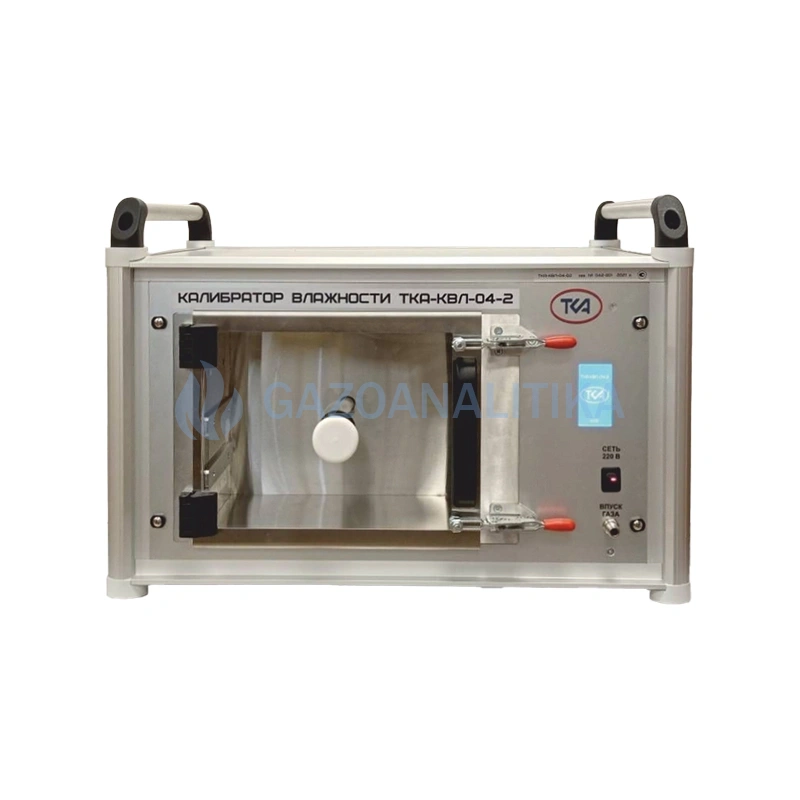

- ТКА-КВЛ-04-2, с внешним источником влажности (рекомендуется использовать генератор влажного газа ТКА-ГВЛ-01).
Устройство и принцип работы
Принцип действия калибраторов влажности ТКА-КВЛ-04-1 (с встроенным генератором влажности) основан на методе смешения потоков сухого и влажного воздуха при генерации паровоздушного потока с определенной относительной влажностью. Задание требуемой относительной влажности в смесительной камере, предназначенной для гомогенизации производимой паровоздушной смеси, осуществляется путем регулирования расхода каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры.
Принцип действия калибраторов влажности ТКА-КВЛ-04-2 основан на поддержании поступившей в рабочую камеру от внешнего источника паровоздушной смеси с определенной относительной влажностью. В рабочей камере калибратора установлен термогигрометр влажности и температуры.
Конструктивно прибор представляет собой моноблок с ручками для переноски, в котором расположены генератор влажного газа, прямоугольная рабочая камера объёмом 8,3 литра, органы управления. Рабочая камера имеет прозрачную фронтальную дверцу, в которой по центру расположен порт, предназначенный для установки зонда образцового термогигрометра. В задней части рабочей камеры расположен контрольный датчик встроенного термогигрометра, его информационный дисплей находится на лицевой панели калибратора.
Программное обеспечение
Калибратор функционирует под управлением встроенного ПО, осуществляющего функции сбора, обработки, хранения, отображения результатов измерений на дисплее и передачу данных посредством USB-кабеля на ПК.
Достоинства
- возможность проведения температурно-влажностных исследований приборов в широких диапазонах температуры и относительной влажности;
- автономность и компактность;
- связь с ПК;
- длительный срок эксплуатации;
- поддержка производителя.
| Диапазон воспроизведения относительной влажности | от 5 до 95 % |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности | ± 2,0 % отн. вл. |
| с эталонным гигрометром в комплектности | ± 1,0 % отн. вл. |
| Дискретность задания уровней относительной влажности | 1 % |
| Питание калибратора от однофазной сети переменного тока | 220 В 50 Гц |
| Потребляемая мощность, не более | 30 Вт |
| Объём рабочей камеры | 8,3 л |
| Внутренние габариты рабочей камеры (В х Ш х Г) | 200 х 260 х 161 мм |
| Габаритные размеры калибратора (В х Ш х Г), не более | 360 х 570 х 440 мм |
| Масса, не более | 15 кг |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от +19 до +25 °С |
| Относительная влажность, не более | 80 % |
| Атмосферное давление | от 80 до 110 кПа |
- Калибратор влажности ТКА-КВЛ-04
- Руководство по эксплуатации и паспорт
- Гигрометр Hygropalm HP23 (по заказу)
- Кабель питания
- Кабель связи с ПК
- Полка для размещения приборов
- Осушительный патрон для силикагеля *
- Силикагель марки КСГМ в упаковке *
- Шприц 60 мл с удлинительной трубкой *
- Трубка для слива воды из системы *
- Воздушный шланг с адаптерами для подключения к внешней газовой магистрали (генератору влажности) **
- Заглушка для входного порта
- Электронный носитель с ПО
- Транспортная упаковка
* поставляется для модификации ТКА-КВЛ-04-1
** поставляется для модификации ТКА-КВЛ-04-2
