Прибор предназначен для измерения энергетической освещённости в спектральных диапазонах:
- УФ-С (200 - 280) нм;
- УФ-В (280 - 315) нм;
- УФ-А (315 - 400) нм.
ТКА-ПКМ (12) предназначен для кратковременных измерений до 5 минут. При длительных временных измерениях возможна быстрая деградация датчика. При серийных измерениях по 5 минут рекомендуемая пауза между измерениями не менее 30 минут.
Для сфер деятельности, когда требуется измерять высокие значения облучённости продолжительное время разработан
уф-радиометр ТКА-ПКМ (13).
Сфера применения прибора - санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; специальная оценка условий труда; оценка технического состояния источников уф-излучения (бактерицидные лампы, лампы солярия и др.).
Варианты исполнения
| Наименование | УФ-С (200 - 280) нм | УФ-В (280 - 315) нм | УФ-А (315 - 400) нм |
|---|---|---|---|
| ТКА-ПКМ (12) | • | • | • |
| ТКА-ПКМ (12/C) | • | ||
| ТКА-ПКМ (12/B) | • | ||
| ТКА-ПКМ (12/А) | • | ||
| ТКА-ПКМ (12/А,В) | • | • |
Устройство и принцип работы

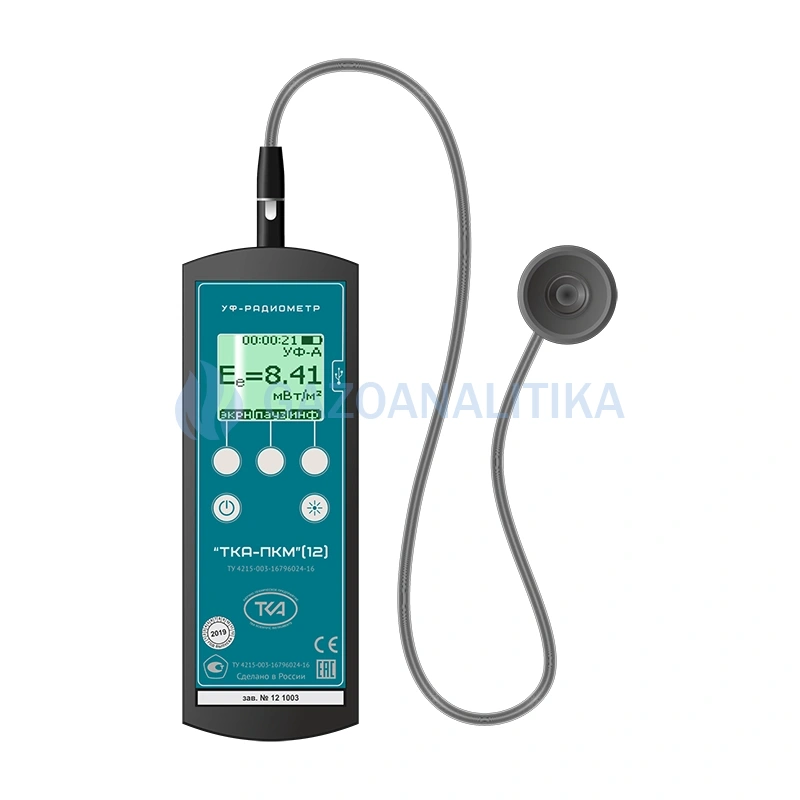

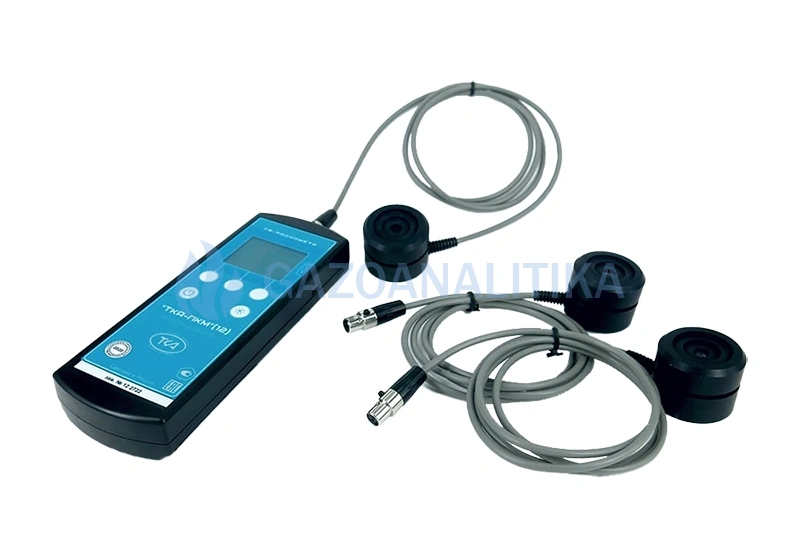

Прибор выпускается в компактном портативном исполнении. Конструктивно прибор состоит из четырех функциональных блоков: трех сменных измерительных головок (ИГ) и блока обработки информации (БОИ). Измерительные головки подключаются к БОИ гибким многожильным кабелем.
На лицевой стороне БОИ расположены: дисплей и органы управления: кнопки ВКЛ./ВЫКЛ., ПОДСВЕТКА и три функциональные кнопки.

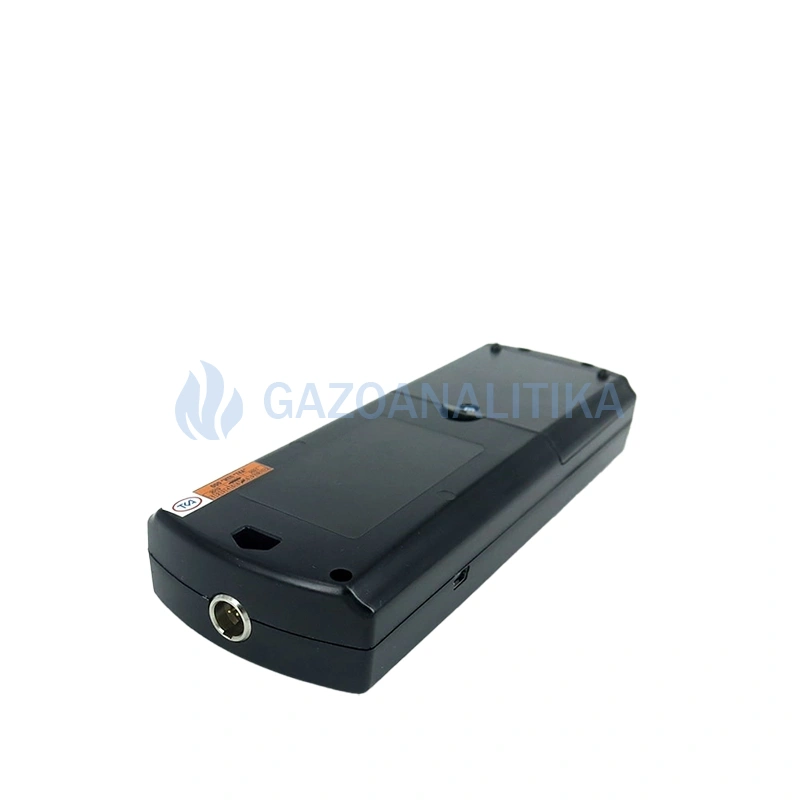

На обратной стороне БОИ расположена крышка батарейного отсека.
Фотоприёмные устройства (ФПУ) с корригирующими фильтрами, формирующими спектральные характеристики, располагаются в измерительных головках.
Принцип работы прибора заключается в преобразовании фотоприёмными устройствами оптического излучения в электрический сигнал с последующей цифровой индикацией числовых значений энергетической освещённости.

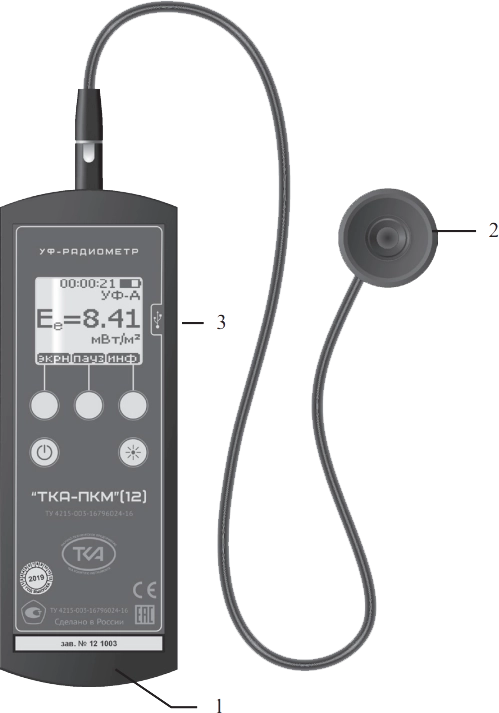

Внешний вид
1 – Блок обработки информации
2 – Измерительная головка
3 – Технологический разъем
Программное обеспечение
ТКА Анализатор ВПО v1.0 - ПО для проведения поверкиДостоинства
- использование одного прибора для измерения излучения в трёх спектральных диапазонах;
- простота использования, компактность и удобство в эксплуатации.
Технические характеристики
| Диапазон измерений энергетической освещённости в спектральном диапазоне УФ-С (200 - 280 нм) | от 1,0 до 20 000 мВт/м² |
| Диапазон измерений энергетической освещённости в спектральном диапазоне УФ-А (315 - 400) нм или УФ-В (280 - 315) нм | от 10 до 60 000 мВт/м² |
| Пределы допускаемой основной относительной погрешности измерений энергетической освещённости | ± 10,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до +15°С и от +25°С до +60°С | ± 3,0 % |
| Диапазон показаний энергетической экспозиции | от 0,001 до 5 000 Дж/м2 |
Прочие характеристики
|
Габаритные размеры: - блок обработки информации (не более) - измерительная голова (не более) |
205 х 65 х 28 мм Ø40 х 30 мм |
| Масса прибора (не более) |
0,54 кг - ТКА-ПКМ (12), 0,36 кг - ТКА-ПКМ (12/A, 12/B, 12/C, 12/A,B) |
| Напряжение питания постоянным током | 1,8 - 3,4 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры |
ГРСИ РФ ГРСИ РБ ГРСИ РК Минпромторг РФ |
Условия эксплуатации
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Диапазон атмосферного давления | от 80 до 110 кПа |

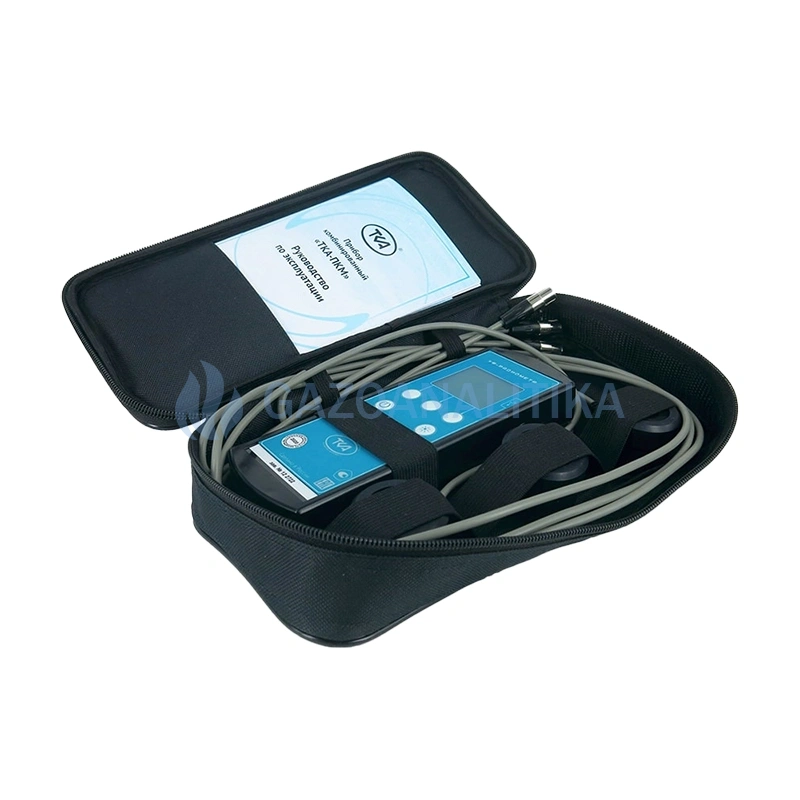

- Прибор комбинированный ТКА-ПКМ (12)
- Батарея типоразмер АА 1,5 В – 4 шт
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
