Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры белых источников света в международной колориметрической системе МКО 1931 г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.
Прибор применяется для измерения цветовых характеристик, освещенности и яркости сигнальных огней, световых табло, рекламных экранов, киноэкранов, светофоров и т.д.
Варианты исполнения
| Наименование | С оптоэлектронным блоком "Яркость" | С оптоэлектронным блоком "Освещённость" |
|---|---|---|
| ТКА-ВД | • | • |
| ТКА-ВД/01 | • | |
| ТКА-ВД/02 | • |
Устройство и принцип работы
Принцип действия прибора основан на измерении спектральной плотности энергетической яркости источника оптического излучения в видимой области с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства.
Конструктивно прибор состоит из трех функциональных блоков: двух оптоэлектронных блоков с гибкими многожильными кабелями и блока обработки сигнала (в двухмодульном исполнении межблочный разъем может отсутствовать).
На блоке обработки сигнала расположены следующие органы управления и индикации:
- цифровой индикатор (дисплей);
- кнопка управления питанием "Вкл/Выкл";
- кнопки управления "HOLD", "MODE";
- разъем USB-B;
- разъем типа DB-15F (для подключения оптоэлектронного блока) (опция);
- разъем DC для зарядного устройства аккумуляторной батареи.
Разъем "USB" предназначен для подключения прибора по интерфейсу RS-232C к виртуальному COM-порту компьютера или иного контроллера.
Разъем "DC IN" предназначен для подключения сетевого адаптера к прибору для зарядки аккумуляторной батареи, установленной в батарейный отсек.
На задней стенке блока обработки сигнала расположена крышка батарейного отсека.
На нижней стороне оптоэлектронного блока расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе. С помощью штатива можно добиться большего удобства и точности измерений.

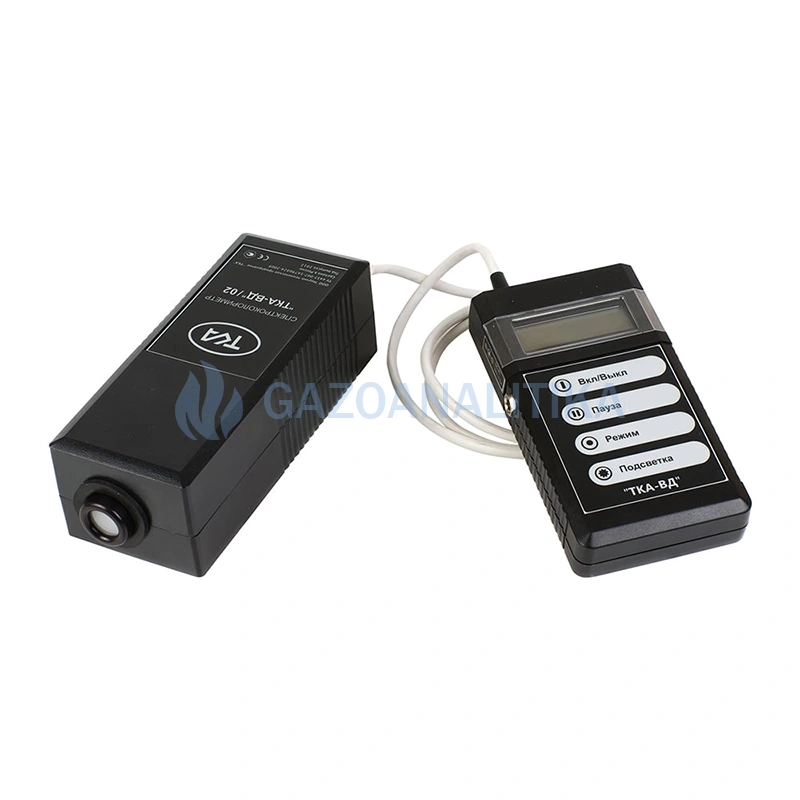

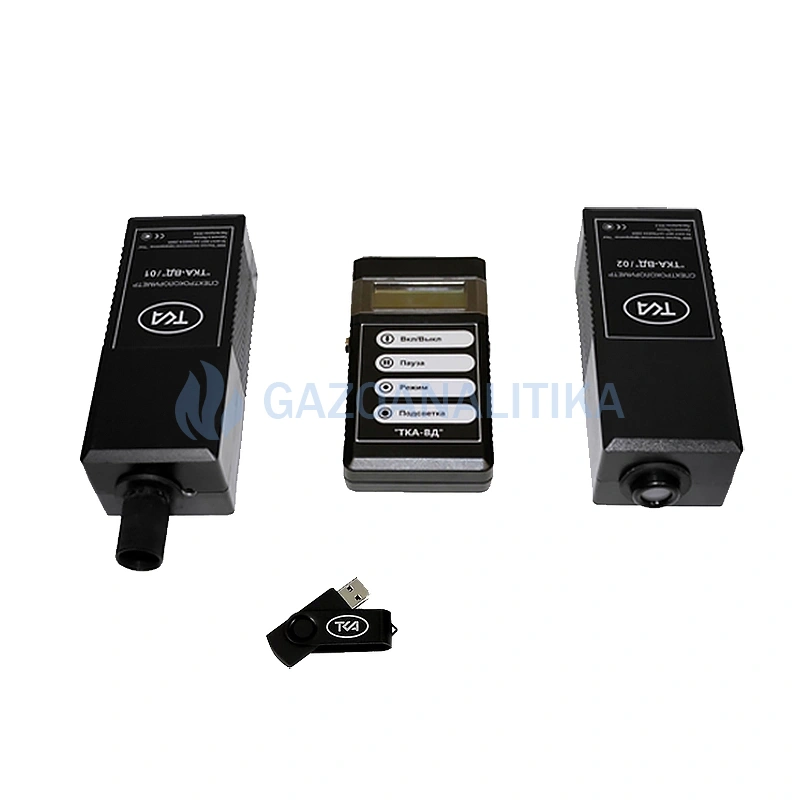

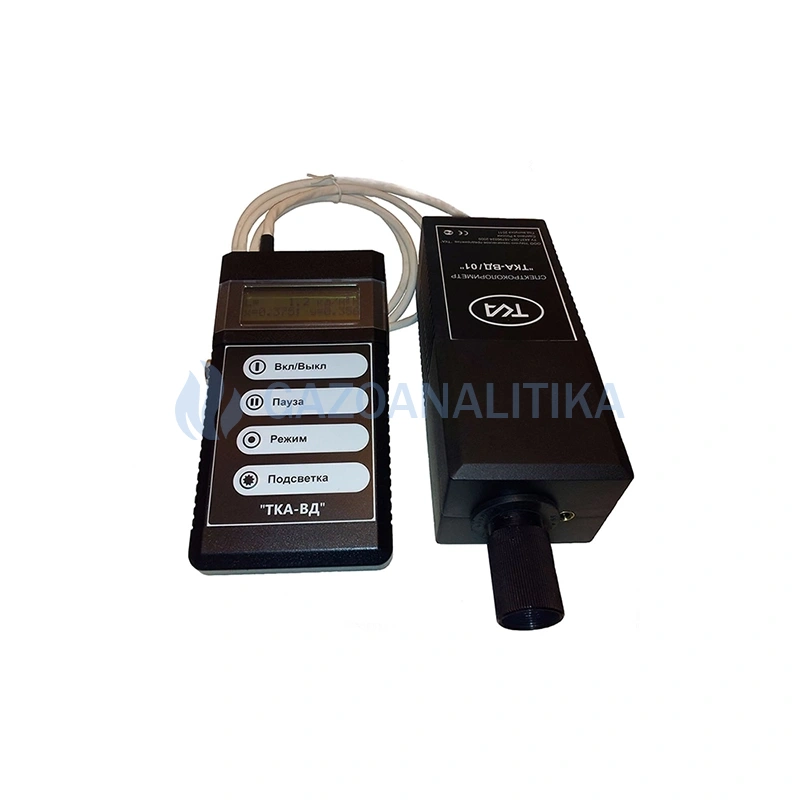

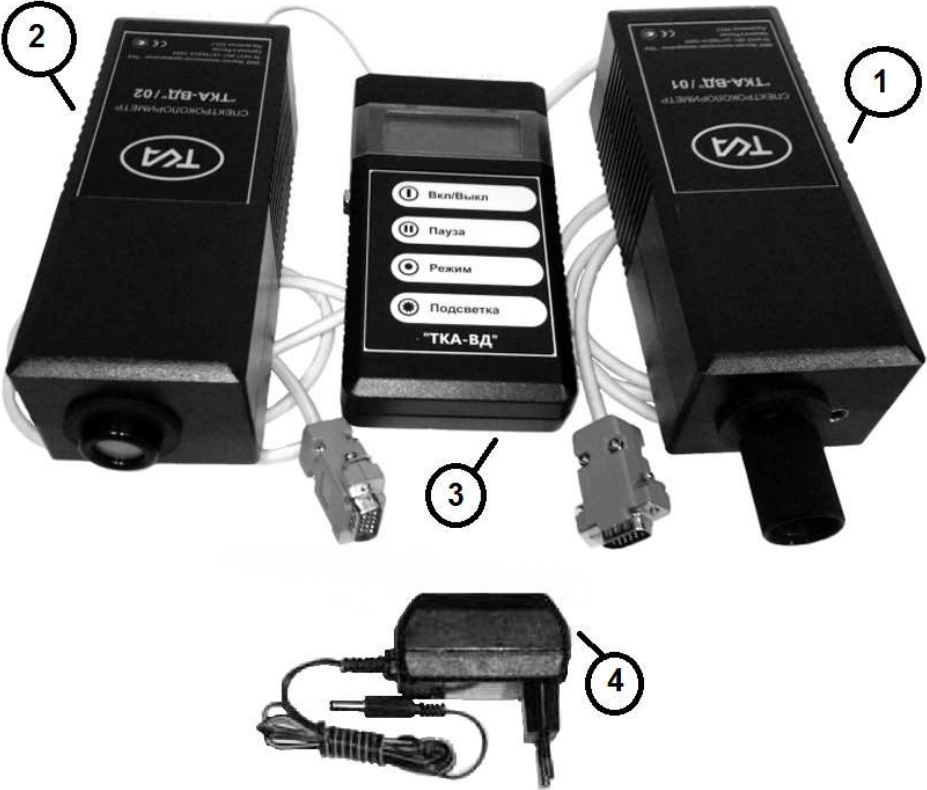

Внешний вид
2 – Оптоэлектронный блок - 02
3 – Блок обработки сигнала
4 – Сетевой блок питания
Программное обеспечение

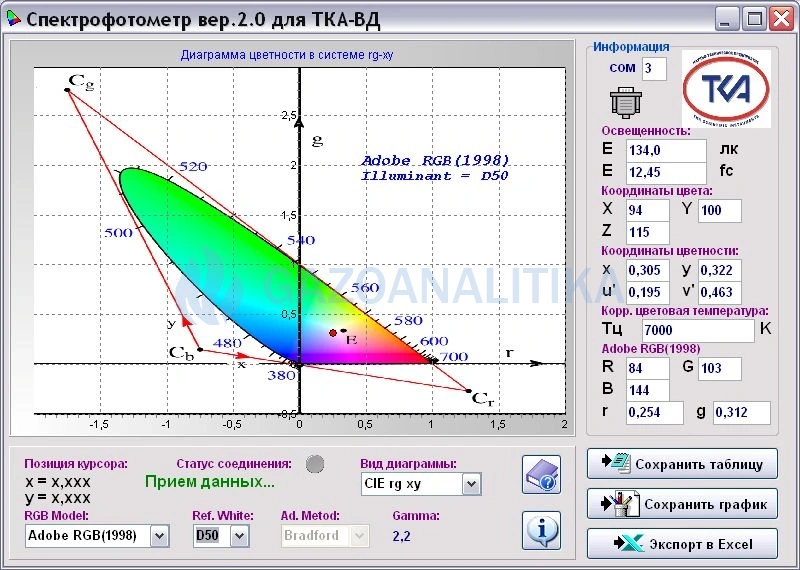

- ПО Спектрофотометр вер.3.0 для ТКА-ВД;
- Драйвера виртуального COM-порта;
- Инструкция по установке USB драйвера.

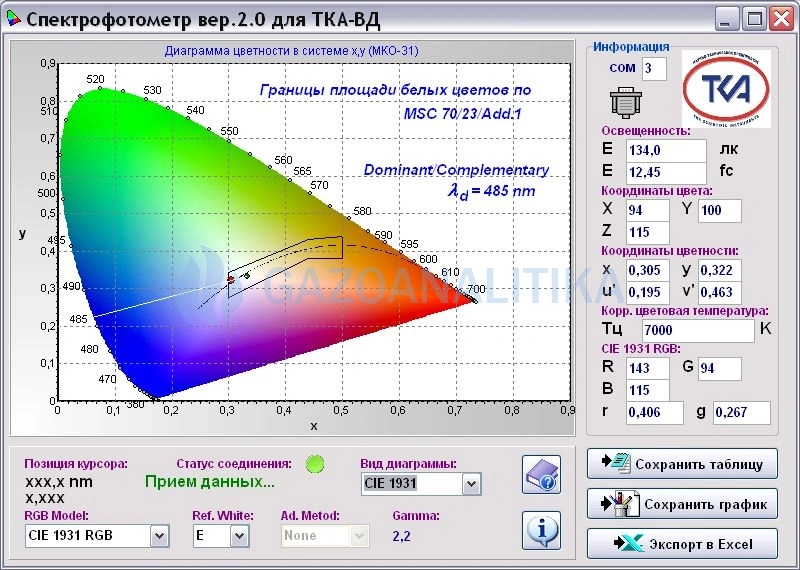

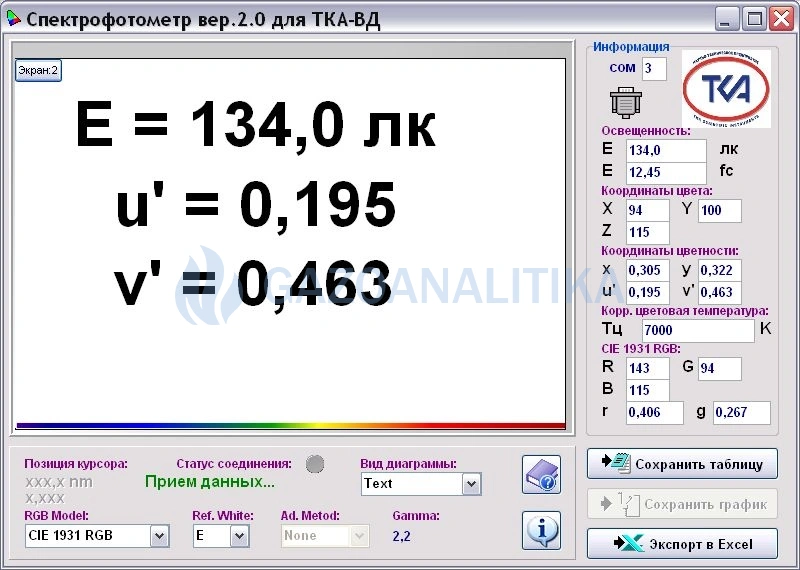

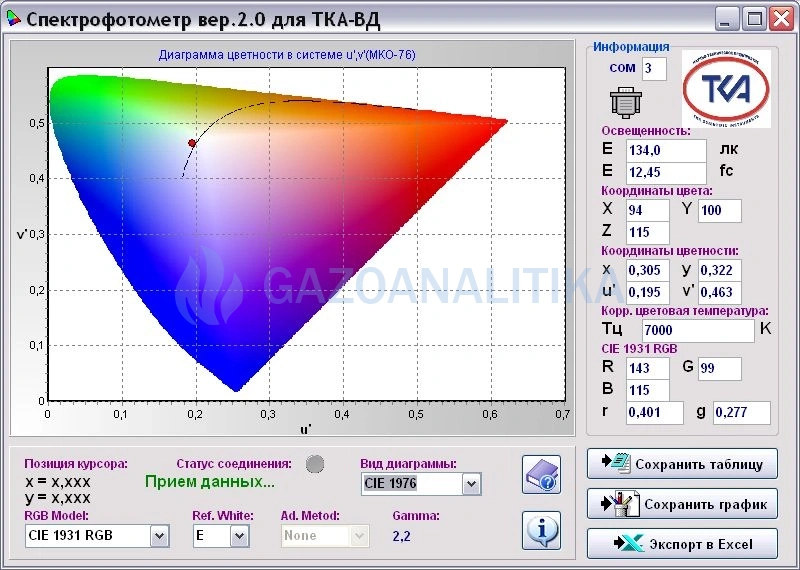

Возможности программы "Спектрофотометр для ТКА-ВД":

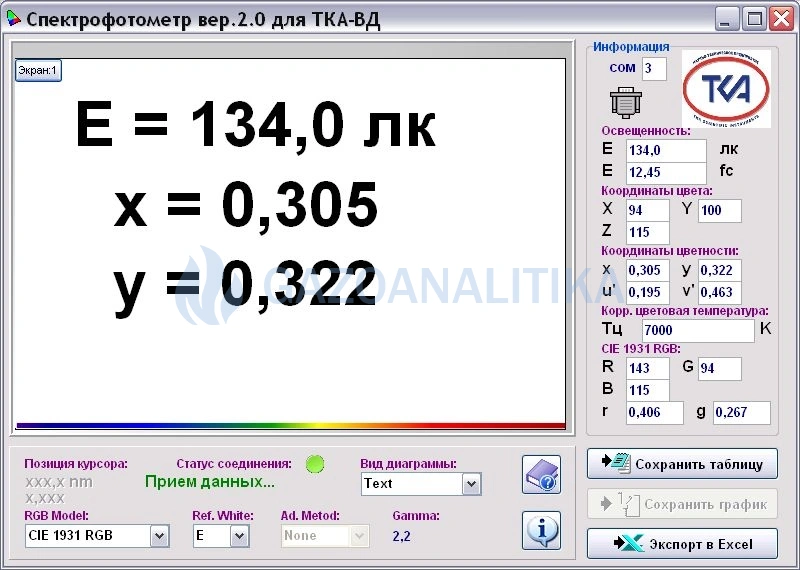

- чтение и отображение значений в реальном времени;
- экспорт данных в MS Excel и файлы TXT, BMP;
- автосканирование подключения прибора к ПК;
- контроль ошибок получения данных.
Достоинства
- прямых отечественных аналогов нет;
- определения значений в режиме реального времени;
- собственная программа для связи с ПК;
- простота и удобство в эксплуатации, малое энергопотребление;
- фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Технические характеристики
| Диапазон измерений освещённости | от 10 до 20 000 лк |
| Диапазон измерений яркости | от 10 до 20 000 кд/м² |
| Пределы допускаемой основной относительной погрешности измерения освещённости и яркости | ± 10,0 % |
| Диапазоны измерения координат цветности самосветящихся объектов |
x = 0,004 – 0,734 y = 0,005 – 0,834 |
|
Пределы допустимой абсолютной погрешности измерения координат цветности x, y: – источников со сплошным спектром – других источников |
± 0,005 ± 0,02 |
| Оптический диапазон (для справки) | от 390 до 760 нм |
| Диапазон показаний коррелированной цветовой температуры белых источников света | от 1600 до 16 000 К |
Прочие характеристики
|
Габаритные размеры: - блок обработки информации (не более) - оптоэлектронный блок 01 (не более) - оптоэлектронный блок 02 (не более) |
165 х 85 х 35 мм 240 х 70 х 70 мм 200 х 70 х 70 мм |
| Резьбовой разъём для крепления на штативе ОЭБ | 1/4″ |
| Жидкокристаллический дисплей | двухстрочный 16 знаковый ЖКИ со светодиодной подсветкой |
| Масса прибора (не более) |
2,5 кг (с 2 оптоэлектр. блоками), 1,5 кг (с 1 оптоэлектр. блоком) |
| Элемент питания – батарея типоразмера "Крона" | 9,0 В |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Прибор внесен в реестры | ГРСИ РФ |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +40 °С |
| Относительная влажность воздуха | 65 ± 15 % |
| Диапазон атмосферного давления | от 86 до 107 кПа |
- Спектроколориметр ТКА-ВД
- Аккумуляторная батарея типоразмера "Крона" 9,0 В (6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением (USB-накопитель)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
Модификация
